Testbericht: So lassen sich mit dem Kestrel Heads-Up-Display für die 5er-Serie die wichtigsten ballistischen Daten fürs Long Range-Schießen direkt am Gewehr ablesen

Wer sich ernsthaft mit dem Schießen auf große Entfernungen wie etwa den Wettbewerben der Precision Rifle Series (PRS), auseinandersetzt, benötigt mehr als nur die Entfernung zum Ziel. Umgebungsdaten sind bei der Berechnung einer ballistischen Lösung ebenso wichtig, unabhängig davon, ob sie von Windmessern, Barometern, Thermometern oder integrierten Systemen wie den Wettermessgeräten von Nielsen-Kellerman stammen. Das Flaggschiff des Unternehmens, das professionelle Modell Kestrel 5700 Elite mit integriertem Applied-Ballistics-Rechner, hat sich in diesem Segment zu einer Art Referenzstandard entwickelt und sogar eine eigene NATO-Versorgungsnummer (National Stock Number, kurz NSN) erhalten. Geräte wie die aus der Kestrel-5000-Baureihe haben dazu beigetragen, das Longe Range-Schießen und Extreme Long Range-Schießen grundlegend zu verändern.

Bis vor wenigen Jahren standen für den Schuss auf große Distanzen ausschließlich gedruckte oder handgeschriebene DOPE-Karten  zur Verfügung. Das Akronym DOPE steht dabei für „Data On Previous Engagements“). Diese Karten enthielten die bei verschiedenen Entfernungen und unter unterschiedlichen Umgebungsbedingungen zuvor ermittelten ballistischen Daten des Gewehrs. Die wurden in der Regel mit Klebeband am Gewehr befestigt, oder lagen als einlaminierte Karten nahe der Waffe griffbereit. Heute kann der Schütze dagegen auf eine nahezu nahtlose Integration von Gewehr und Laborierung, Laser-Entfernungsmesser, Wettermessgerät und Ballistikrechner zurückgreifen. Aber auch bei dieser digitalisierten Variante müssen die notwendigen Daten nach wie vor irgendwie abgelesen werden. Entweder steht ein Spotter zur Verfügung, der die Messungen, Beobachtungen und Berechnungen übernimmt, bevor er dem Schützen die Korrektur mitteilt, oder der Schütze muss seine Anschlagsposition verlassen und den gesamten Vorgang allein durchführen. In beiden Fällen geht Zeit verloren und die Aufmerksamkeit wird vom Ziel abgelenkt.

Ballistikrechner sind mittlerweile in binokulare und monokulare Laser-Entfernungsmesser, Smartphone-Apps, Smartwatches und sogar Zielfernrohre integriert. Das Wettermessgerät Kestrel 5700 Elite von Nielsen-Kellerman mit Applied Ballistics verfügt über eine drahtlose Bluetooth-Anbindung, sodass es mit verschiedenen Geräten kommunizieren kann, darunter die besagten Laser-Entfernungsmesser, Smartphones, Computer und so weiter. Darunter aber auch das Kestrel Heads-Up-Display HUD) für Messgeräte der 5er-Serie, um das es in diesem Beitrag geht.

Das Kestrel HUD für die Wettermessgeräte der Serie 5 aus im Detail und aus der praktischen Perspektive betrachtet:

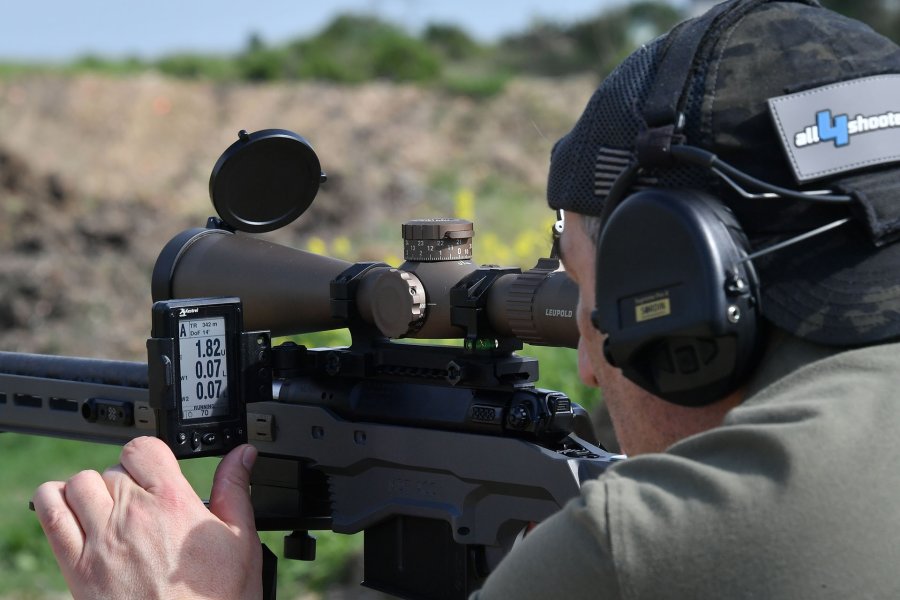

Und genau bei der Frage des Ablesens kommt das Kestrel Heads-Up-Display ins Spiel. Das HUD ist eine Option zur Anzeige von ballistischen Daten, die von der Applied Ballistics App oder über die Hornady Ballistic App 4DOF berechnet wurden, die auch in der Firmware einer speziellen 5700-Geräte-Version verfügbar ist.

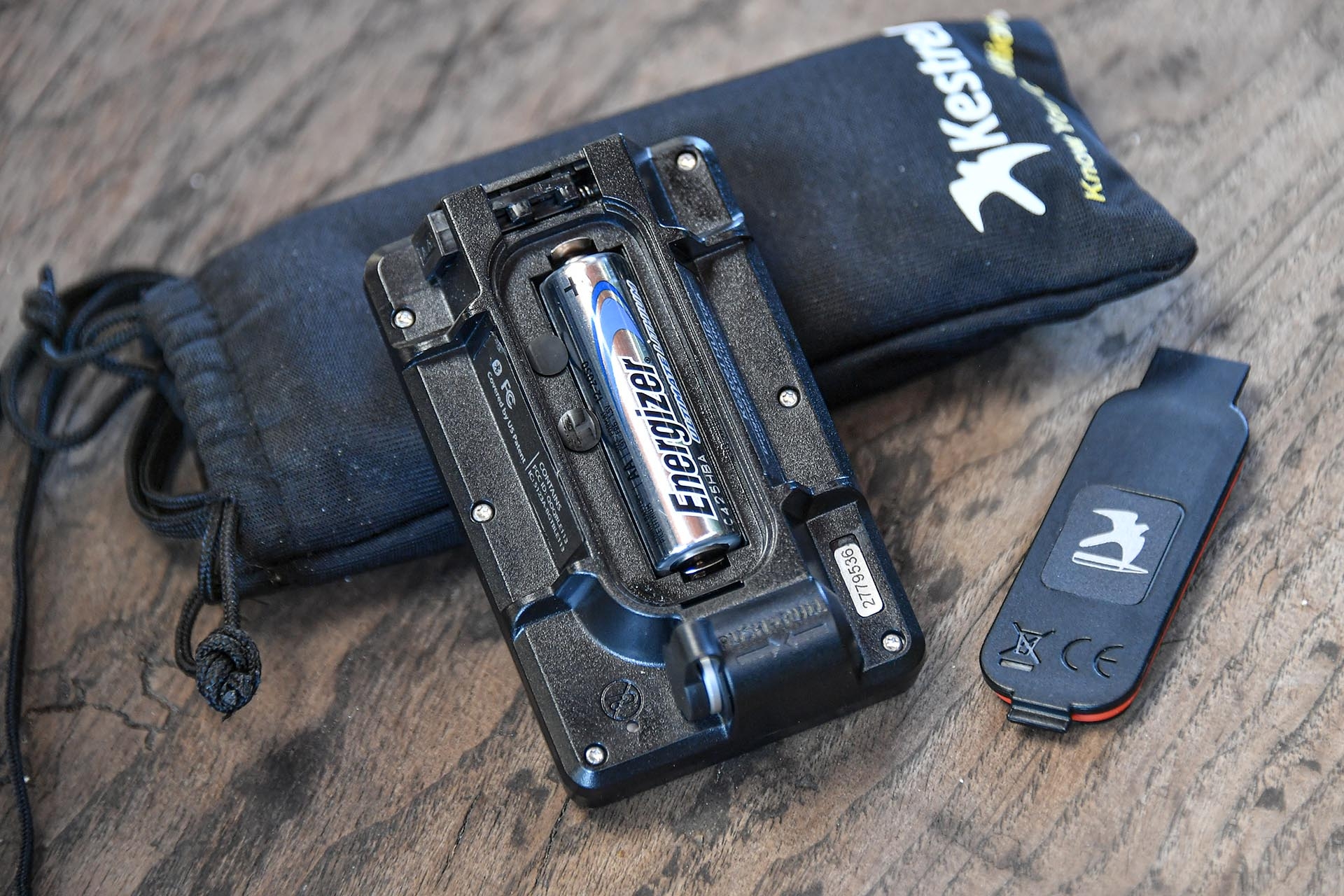

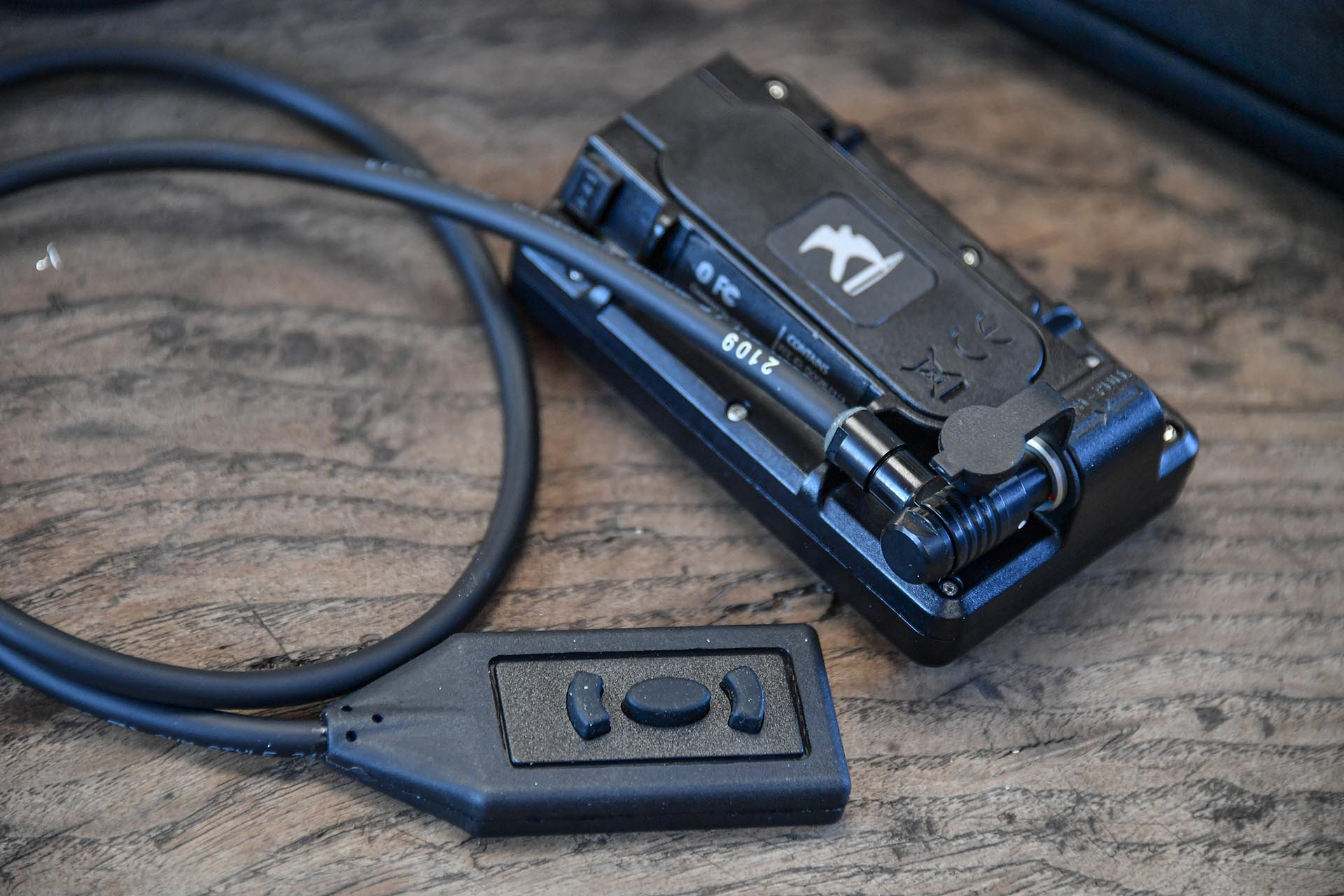

Auf den ersten Blick erinnert das HUD ein wenig an einen alten PDA. Das Gehäuse besteht aus stabilem Kunststoff und entspricht der Schutzklasse IP67. Der nicht-berührungsempfindliche 2,5-Zoll-Monochrom-LCD-Bildschirm bietet einen hohen Kontrast, ist auch bei direkter Sonneneinstrahlung gut ablesbar und verfügt über eine gedämpfte Hintergrundbeleuchtung – wahlweise in Weiß oder Rot – für den Einsatz bei Nacht. Unterhalb des Bildschirms befindet sich eine Reihe von Bedientasten, während ein Anschluss den Einsatz einer kabelgebundenen Fernbedienung ermöglicht, die im Lieferumfang unseres Testgeräte-Kits enthalten war, aber nicht zur Basisausstattung gehört. Die 1,5-Volt-Stromversorgung erfolgt über eine einzelne AA-Batterie, vorzugsweise eine Lithium-Batterie, die eine Betriebsdauer von etwa 80 Stunden gewährleistet, sofern die Hintergrundbeleuchtung nicht verwendet wird, die eine zusätzlichen Energiebedarf hat. Das HUD kann sich außerdem nach einem programmierbaren Intervall von 15 bis 60 Minuten automatisch ausschalten, wenn keine Taste gedrückt wird. Die Fernbedienung mit drei Tasten wird über einen wasserdichten LEMO-Stecker von sehr hoher Qualität angeschlossen, der nach militärischen Standards gefertigt ist. Dies erklärt auch zum Teil den höheren Preis, wenn sie separat erworben wird.

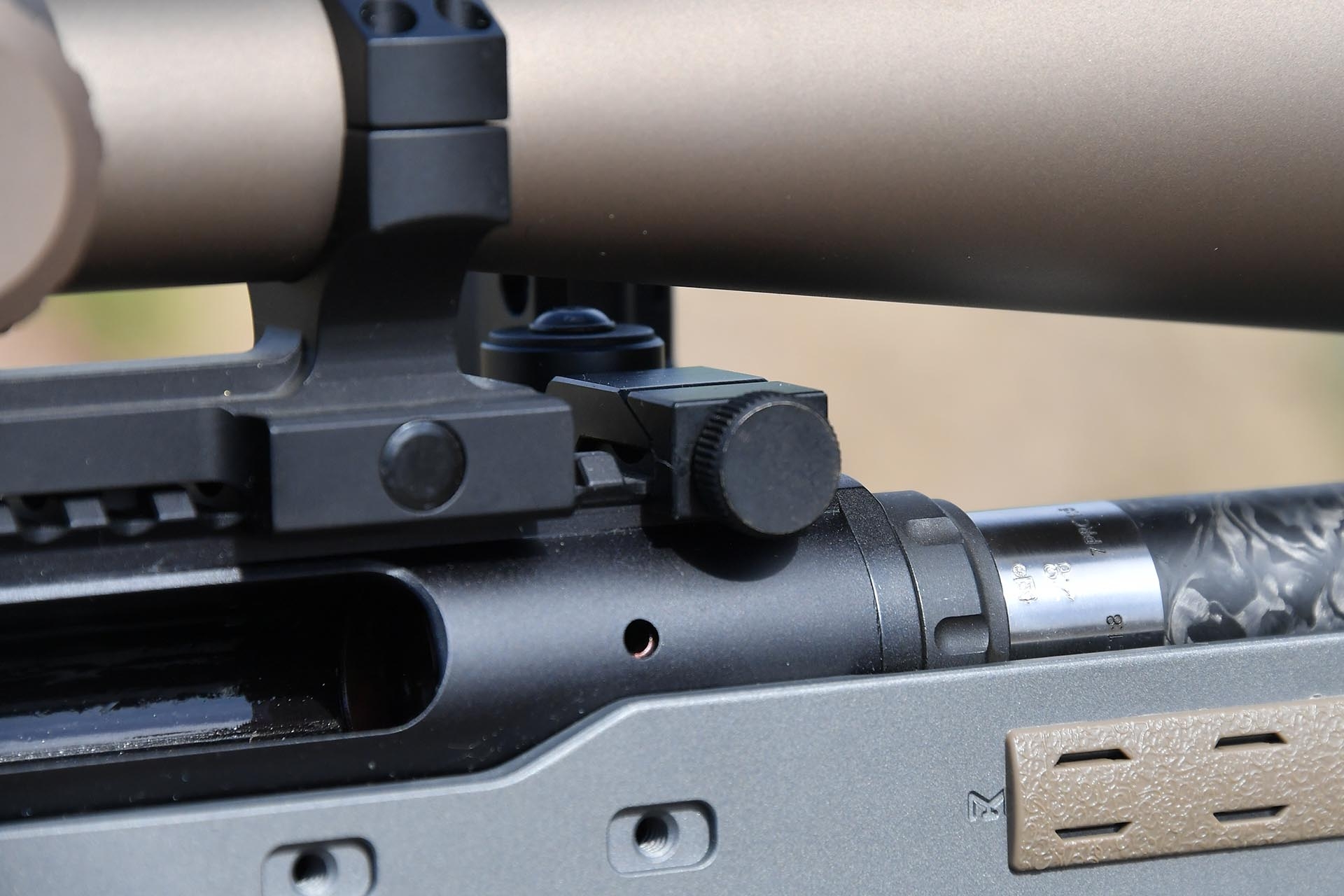

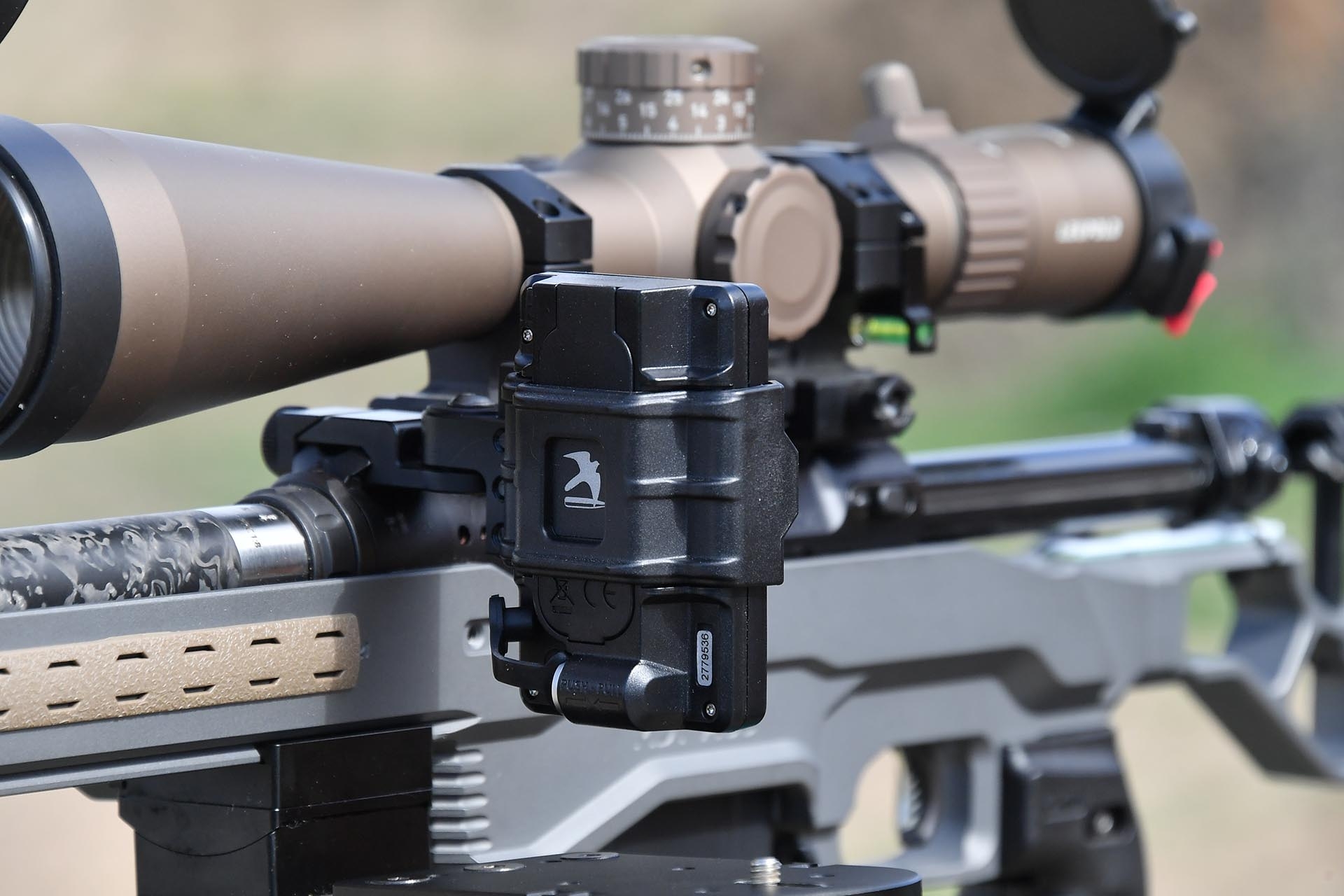

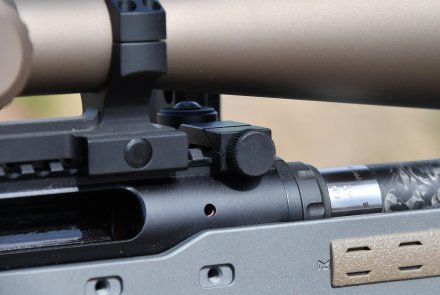

Neben dem HUD und der Fernbedienung enthält unser Paket eine klappbare Seitenhalterung aus 6061-Aluminium, die mit der Picatinny-Schiene des Gewehrs kompatibel ist. Dadurch wird das HUD neben der Hauptoptik angebracht und kann bei Nichtgebrauch mit dem Bildschirm nach vorne an die Seite des Gewehrs geklappt werden. Unserer Meinung nach besteht ein Manko darin, dass der Befestigungswinkel nicht vertikal verstellt werden kann, was bedeutet, dass die Sichtbarkeit des Bildschirms in manchen Schusspositionen oder bei bestimmten Gewehrkonfigurationen leicht eingeschränkt ist.

Das HUD verbindet sich in unserem Test drahtlos per Bluetooth über die hauseigene LiNK-App von Nielsen-Kellermann mit den Messgeräten der Kestrel 5700-Serie und zeigt die vom Messgerät berechneten ballistischen Werte in Echtzeit an. Das System funktioniert über Entfernungen von bis zu 30 Metern (100 ft), wodurch das Kestrel-Messgerät dann auch in der optimalen Position für genaue Umgebungsmessungen bleiben kann, insbesondere hinsichtlich Windgeschwindigkeit und -richtung.

Die verfügbaren Funktionen sind umfangreich. Das HUD kann Echtzeit-Schussberechnungen für bis zu zehn verschiedene Ziele in einer Stage anzeigen, entweder einzeln oder alle zehn zusammen. Es kann außerdem eine vollständige DOPE-Karte anzeigen, die vom Ballistikmessgerät Kestrel 5700 heruntergeladen wurde. Die Informationen können zur besseren Lesbarkeit im Großschriftmodus angezeigt werden.

Wenn Zielparameter wie Entfernung und Neigung nicht im Voraus bekannt sind und ein Spotter zur Verfügung steht, kann dieser die Schussdaten messen und über die genannten Apps aktualisieren, woraufhin das HUD die neuen Werte sofort anzeigt.

Die Schussberechnungen werden ständig in Echtzeit anhand der vom Kestrel 5700 gemessenen Wetterdaten aktualisiert und anschließend auf dem HUD angezeigt. Ändert sich beispielsweise plötzlich die Windrichtung, passt sich die auf dem Bildschirm angezeigte ballistische Berechnung ebenfalls in Echtzeit an. Bei Longe Range-Wettkämpfen, insbesondere wenn die Zielentfernungen für eine Stage im Voraus bekannt sind, kann der Schütze die Stage-Berechnung vorab programmieren und im Wettkampf einen Bildschirm-Timer starten, um sich die für die jeweilige Stage zur Verfügung stehende Zeit besser einzuteilen.

Was man vor dem Kauf unbedingt beachten sollte, ist die Tatsache, dass das Kestrel-HUD ein proprietäres Anzeigesystem ist. Ohne ein Kestrel 5700 Elite-, X- oder WEX-Messgerät mit ballistischer Berechnungsfunktion ist das UHD für sich genommen nutzlos. In dieser Hinsicht ähnelt es eher einem PC-Monitor ohne Computer.

In den Vereinigten Staaten liegt der offiziell von Nielsen-Kellermann angegebene Listenpreis bei 469 US-Dollar für das HUD allein und bei 519 US-Dollar für das UHD inklusive Fernbedienung. Das ist absolut gesehen nicht gerade günstig, doch angesichts der sehr speziellen Funktion des Geräts und der zusätzlichen Funktionen wie dem Stage-Timer ist der Preis mit Blick auf den angedachten Verwendungszweck dann doch fair bemessen. Das HUD für Messgeräte der 5er-Serie ist auch als Teil des „Kestrel 5700 Elite Long Range Shooter Kit“ erhältlich, das in einem wasserdichten Koffer mit Stativ und Windfahnenhalterung für das Messgerät geliefert wird. Mit einem Preis von 1.240 US-Dollar handelt es sich um ein komplettes Paket für den Long Range-Schützen, das das Kestrel Wettermessgerät und  das HUD-System enthält.

Technische Daten: Kestrel HUD für die 5er-Messgeräte-Reihe mit integriertem Ballistikrechner von Nielsen-Kellermann

Mehr zum Kestrel Heads-Up-Display für die Modelle 5er-Reihe und die dazu nötigen Wettermessgeräte finden Sie auch auf der englischsprachigen Kestrel-Webseite von Hersteller Nielsen-Kellermann.
