MINOX-Ideenwettbewerb: Jagdreise nach Namibia zu gewinnen

Designen Sie ein neues Absehen für das MINOX ZP5 5-25x56 und schicken Sie Ihren Entwurf samt Erläuterungen per E-Mail unter dem Betreff "Minox-Ideenwettbewerb" an visier@visier.de oder per Post an die Redaktion VISIER, Stichwort: Minox-Ideenwettbewerb, Wipsch 1, 56130 Bad Ems.

Auf der Lodge Girib Ost, die in einem der schönsten und artenreichsten Gebiete in der Nähe von Windhoek liegt, werden Sie von deutschsprachigen Jagdführern begleitet und jagen auf kapitale Warzenkeiler, Oryx und Springböcke. Drei Trophäenträger sowie der Hin- und Rückflug mit Condor vom Startflughafen Frankfurt/Main sind im Gewinn enthalten. Dieser Hauptpreis und zwanzig weitere Sachpreise in Form von MINOX-Fan-Artikeln werden unter allen Einsendungen verlost.

Die Teilnahmebedingungen zum MINOX-Ideenwettbewerb


Einsendeschluss ist der 30. September 2016. Entscheidend ist das Eingangsdatum der E-Mail, bei Briefsendungen das des Poststempels. Die Teilnehmer müssen mindestens 18 Jahre alt sein. Der Hauptgewinn und die weiteren Sachpreise werden unter allen Teilnehmern ausgelost. Eine Barauszahlung der Gewinne respektive ihres Gegenwertes ist nicht möglich. Der Rechtsweg ist in jedem Fall ausgeschlossen. Die Gewinner werden schriftlich benachrichtigt.

Der Teilnehmer erklärt sich mit seiner Teilnahme am Ideenwettbewerb mit der Veröffentlichung seines Namens in den Print- und Online-Medien des Verlages einverstanden. Überdies erklärt sich der Teilnehmer mit der Speicherung seiner Daten und weiteren Verwendung zu Produktinformationszwecken durch die MINOX GmbH und die VS Medien GmbH einverstanden. Mitarbeiter von MINOX, all4shooters.com und VS Medien, auch Autoren und deren Angehörige, sind von der Teilnahme ausgeschlossen.

Wettbewerb von MINOX
Wanted: Ein neues Absehen für das Minox ZP5 5 - 25 x 56 Long-Range-Zielfernrohr.

MINOX Absehen Ideenwettbewerb - das Zielfernrohr ZP5 5-25x56

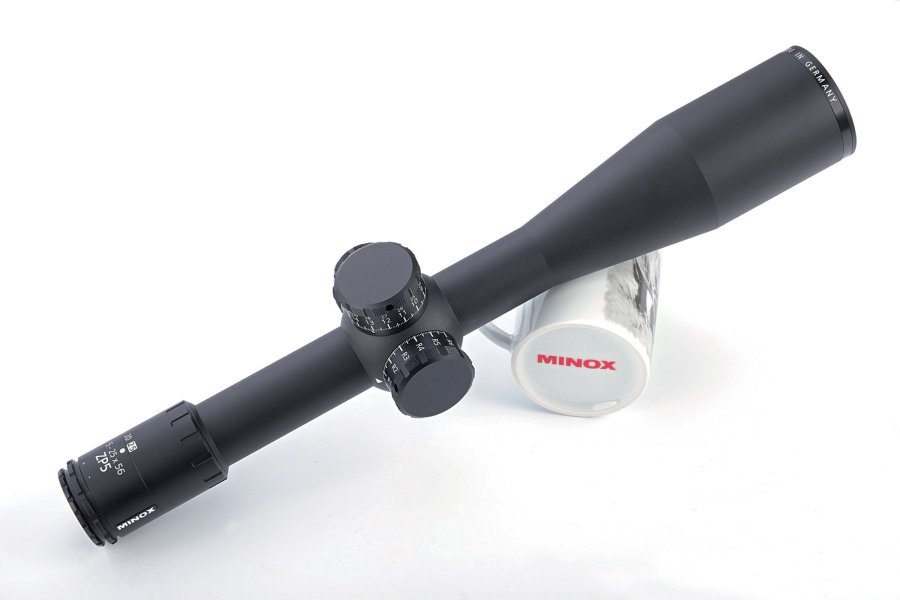

Beim ZP5 5-25x56 handelt es sich um ein Long-Range-Zielfernrohr mit Absehen in der ersten Bildebene und einer Absehenbeleuchtung für den Dämmerungseinsatz. Das Zielfernrohr hat einen fünffachen Zoombereich. Das Seefeld beträgt 1,6 Meter auf 100 Meter bei 25-facher Vergrößerung und 7,6 Meter auf 100 Meter bei fünffacher Vergrößerung.

Zielfernrohr ZP5 von MINOX
Niedrigste Vergrößerungswahl des ZP5 5-25x56 mit Absehen MR5. Da das Absehen mitvergrößert oder -verkleinert wird, bleiben die Deckmaße auf dem Ziel und die Abstände der Skalenstriche in Relation zum Ziel immer gleich.

Erste Bildebene bedeutet, dass die Deckmaße des Absehens auf dem Ziel bei jeder Vergrößerung gleich sind, da das Absehen hier entsprechend mitvergrößert wird. Das ist besonders bei hochvergrößernden Zielfernrohren wichtig, weil diese nicht immer mit der höchsten Vergrößerungseinstellung geschossen werden.

Mit einer solchen Optik ist also eine Scheibenbeobachtung bei 25-facher Vergrößerung genauso gut möglich wie ein präzises Schießen etwa bei 15-facher Vergrößerung, wobei die Maße des Absehens auf dem Ziel immer passen. Gleichzeitig erscheint ein Absehen in der ersten Bildebene aber auch bei kleiner Vergrößerung feiner, da es ja beim Zoomen zusammen mit dem Ziel größer und kleiner wird.

MINOX ZP5 mit Absehen
Höchste Vergrößerungswahl des ZP5 5-25x56 mit Absehen MR5. Die feinen Linien werden erst bei entsprechender Vergrößerung sichtbar.

Dieser technischen Herausforderung kann man etwa mit einem besonders feinen zentralen Punkt oder Kreuz begegnen. Solch eine feine Zielmarke in der Mitte des Absehens kann dann von einer gröberen und daher auch bei niedriger Vergrößerung sichtbaren Struktur umgeben sein. Wählt man diese Struktur zu fein, ist sie bei kleiner Vergrößerung eventuell nicht mehr sichtbar. Diesen Effekt kann man sich zunutze machen: Sehr feine Skalenstriche "verschwinden" bei einer kleineren Vergrößerung quasi aus dem Bild und werden erst bei entsprechend großer Vergrößerung sicht- und nutzbar.

Solche Absehen können daher mehr Funktionen bieten als lediglich eine zentrale Zielmarke. Zu diesen Funktionen zählen etwa unterschiedliche Haltepunkte für verschiedene Entfernungen oder eine eher neutrale Einteilung, basierend etwa auf Milliradiant MIL oder Winkelminuten = Minute of Angle MOA.

MINOX ZP5 5-25x56 Zielfernrohr mit Dämmerungsbeleuchtung

Das ZP5 besitzt, wie bereits erwähnt, eine Dämmerungsbeleuchtung. Auch bei der Frage, welche Struktur des Absehens beleuchtet sein soll, gibt es unterschiedliche Herangehensweisen. Hier kann etwa nur ein Punkt oder ein Kreuz im Zentrum beleuchtet sein oder ein größerer Bereich der Strichplatte.

Die Beleuchtung kommt zum Zuge, wenn das Umgebungslicht so niedrig ist, dass die wesentlichen Absehendetails nicht mehr sauber erkannt werden können. Sie besteht aus geätzten Vertiefungen, die mit sehr fein gemahlenem Titan-Dioxid gefüllt werden. Dieses Pigment reflektiert das rote Licht einer LED, so dass die Struktur beleuchtet erscheint. Der beleuchtbare und der unbeleuchtete Teil der Struktur werden in zwei separaten Arbeitsschritten aufgebracht.

MINOX ZP5
Diese Grafik gibt die Deckmaße und Linienbreiten des in der ersten Bildebene angeordneten MR5-Absehens wieder, das auch beim MINOX ZP5 5-25x56 eingesetzt wird.

Die minimalen Strichstärken des Absehens werden durch die kleinste realisierbare Strichbreite auf dem Glas des Absehens begrenzt. Diese sind für die beleuchtbare Struktur beim 5-25x56 rund drei Millimeter Breite auf 100 Meter. Die unbeleuchtete Chromstruktur kann mit zirka einem Millimeter Strichbreite auf 100 Meter noch feiner ausgeführt werden. Es ist also heute keinesfalls mehr so, dass Absehen in der ersten Bildebene viel vom Ziel verdecken. Vielmehr sind die Deckmaße zu einer Frage des intelligenten Absehendesigns geworden.

Ihr persönliches MINOX ZP5 Absehen-Design

Abgesehen von den Rahmenbedingungen, die die technische Machbarkeit setzt, brauchen Sie sich bei Ihrem Absehen-Design an keine besonderen Vorgaben zu halten. Hier sind Sie vollkommen frei, ganz gleich, ob es ein einfacher, aufs Wesentliche beschränkter Aufbau oder einer mit vielen Funktionen, abhängig von Einsatzzweck und persönlichen Vorlieben, mit oder ohne Marken zum Entfernungsschätzen werden soll.

Allerdings sollte sich die angestrebte Verwendung auch am Einsatzbereich der ZP-Zielfernrohre orientieren. So erscheint etwa ein reines Benchrest-Absehen mit nur einem feinen Fadenkreuz oder nur einem Dot (Punkt) als Zielmarke in einem derartigen Glas nicht gerade sinnvoll zu sein.
