Холдинг «Швабе»: представляем коллиматорный прицел TargetRing

Franco Palamaro

В этом году прицел был впервые показан на выставке в IWA, где его запечатлел наш вездесущий Франко.

Коллиматорные прицелы, служащие альтернативой механическим прицельным приспособлениям и предназначенные для стрельбы на ближние дистанции, шаг за шагом «осваивают» самые различные виды стрелкового оружия.

Вслед за пехотным оружием ближнего боя (штурмовыми винтовками, пистолет-пулеметами, тактическими ружьями), коллиматоры стали устанавливать на короткоствольное оружие, на охотничьи карабины и ружья, а также в качестве резервного и вспомогательного прицала на снайперские винтовки.

Хотя изобретен этот вид прицела, называемый также рефлекторным или прицелом «красная точка», более века лет назад, в 1901 году ирландским астрономом и оптиком Говардом Граббом, долгое время он использовался только в авиации и зенитной артиллерии. Но, благодаря прогрессу в области минитюаризации электроники и источников питания, в последние годы стало возможной установка коллиматорных прицелов на ручное стрелковое оружие.

Коллиматорный прицел, по сравнению с другими видами прицелов, дает возможность стрелку прицеливаться обеими глазами, обеспечивая объемное зрение и хороший обзор. Прицеливаться из коллиматора проще, поскольку нет необходимости совмещать цель, мушку и целик, а глаз одновременно фокусируется на изображении цели и прицельной марки. А за счет светящейся прицельной марки можно более эффективно прицеливаться в сумерках и при плохой видимости.

Фото: ВОМЗ

От своего шведского собрата российский прицел отличается скругленными краями корпуса, уменьшающими риск зацепиться за посторонний предмет или аммуницию.

Прицел TargetRing разработан коллективом специального конструкторского бюро ОГК АО «Вологодский оптико-механический завод» под руководством В.E. Рогулиной, победителя всероссийского конкурса «Инженер года-2017» в номинации и «Оптика, оптико-механические, оптико-электронные системы».

В качестве прообраза прицела был взят шведский Redring, разработанный П-О Оестергеном, опытнейшим стрелком и охотником,  возглавлявшим в течение 25 лет собственную элитную охотничью школу.

Его Redring -  первый в мире специализированный коллиматорный прицел для гладкоствольных ружей. Тем не менее, TargetRing, несмотря на конструктивную схожесть, не является точной копией Redring. У российского аналога есть ряд конструктивных и дизайнерских отличий, кроме того вологодцам пришлось самим разрабатывать и осваивать технологию производства прицела.

Pilad TargetRing относится к коллиматорным прицелам открытого типа, обеспечивающим отличный обзор и отсутствие параллакса. Он смонтирован в прочном корпусе и способен выдерживать ударные нагрузки - 800 g длительностью 0,5...1 мс с 400-кратным повторениям (соответствует 400 выстрелам из охотничьего карабина калибра 30-06). Температурный диапазон эксплуатации простирается от -40 °С до +50 °С.

Линза у Pilad TargetRing изготовлена из боросиликатного крона (кронгласа), бесцветного оптического стекла марки K8 – аналога универсального стекла BK7 знаменитой немецкой фирмы Schott AG, широко применяемого для изготовления призм и линз оптических приборов.

Необычным у прицела является прицельная сетка с прицельной маркой в виде красного кольца, разделенного на четыре части. Диаметр кольца составляет 75 см на дистанции 35 м, что примерно соответствует размеру дробового снопа на данной дистанции — то есть марка специально разработана для стрельбы из гладкоствольных ружей. Она является отличным индикатором, показывающим, когда следует производить выстрел, а когда нет.

Все управление прицелом осуществляется при помощи двух кнопок, расположенных на правой стороне корпуса. С их помощью прицел включается и выключается, а также выбираются режимы регулировки яркости. Их два: ручной и автоматический, причем в авторежиме можно установить варианта работы подсветки:

• минимальный с самым низким энергопотреблением для длительного применения;
• динамический, сбалансированный универсальный режим;
• мощный, с повышенной яркостью при ослабленном восприятия красного цвета или для практической стрельбы.


Настройка яркости дает возможность использовать TargetRing в различных условиях освещения, от сумерек до яркого солнечного дня, причем последняя установка яркости запоминается в памяти прицела. Батарейный отсек прицела находится справа, так что для смены элемента питания (обычная мини-батарейка ААА,  у шведа более редкая AAAA) не нужно снимать прицел с оружия.

YuriMaksimov

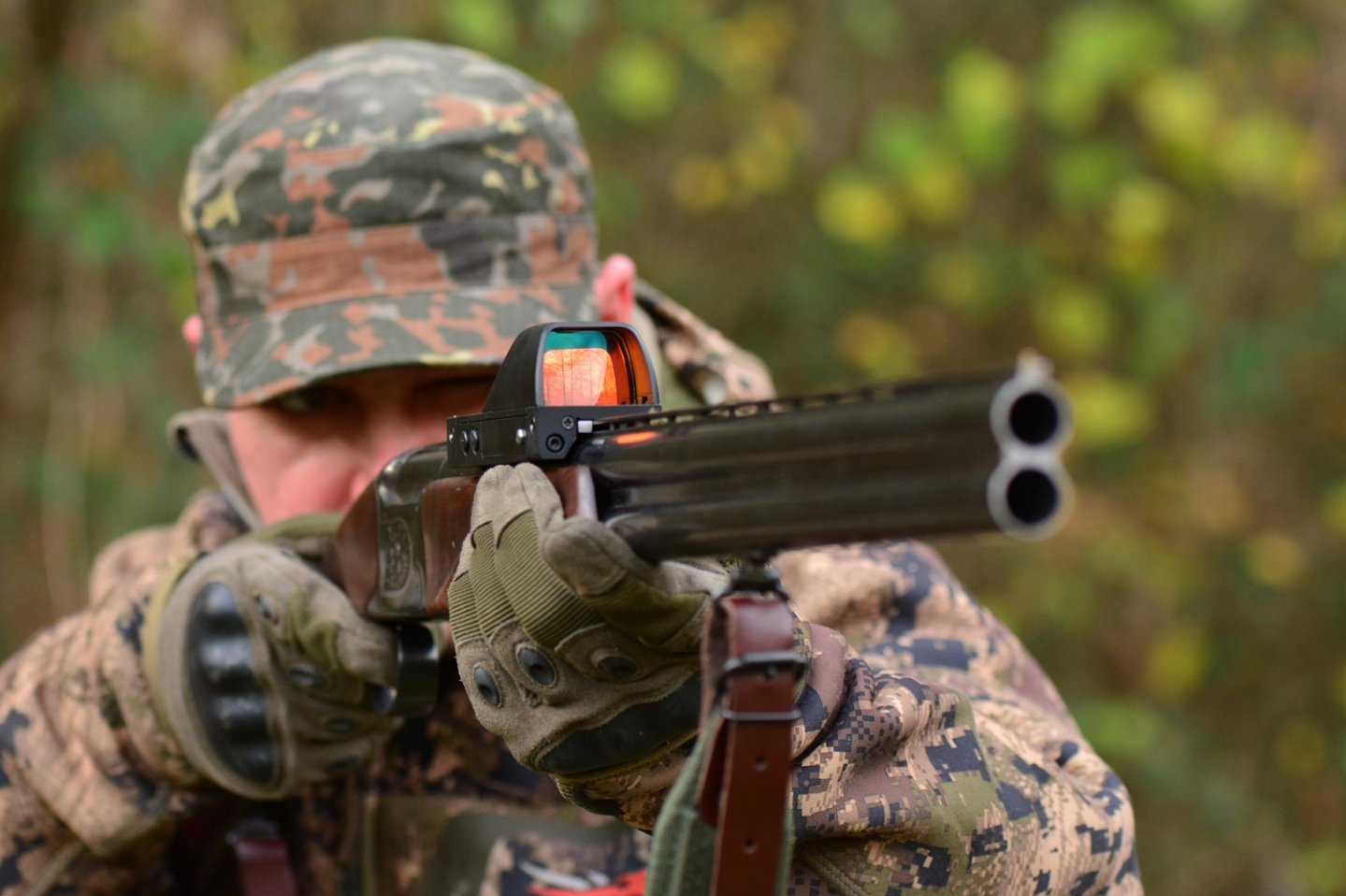

Прицел установлен на самозарядном дробовом ружье.

Может показаться необычным, но TargetRing не требует пристрелки после установки. Это достигается особой конструкцией прицела, обеспечивающей параллельность оптической оси и прицельной планки ружья.

Набор из четырех вкладышей и двух прижимов, комбинация которых дает возможность ставить прицел на ружья с различной шириной прицельной планки, от 5 до 11,5 мм. Монтаж довольно прост, важно лишь обеспечить плотное прилегание обеих опор к прицельной планки и ставить прицел на удалении не менее 70 мм от глаза стрелка, чтобы не получить травмы при отдаче оружия.

Комплектность: прицел, руководство по эксплуатации, отвертка, 2 ключа, набор вкладышей и прижимов, элемент питания, упаковка.

Достоинства

• эстетичный и обтекаемый дизайн корпуса
• линза из оптического стекла c просветлением (у первой модели Redring линза была из пластика)
• автоматическая и ручная подстройка яркости
• три автоматических режима работы подстветки
• низкая посадка прицела на монтажную планку оружия
• высокая прочность, защищенность от пыли, грязи и водяных брызг
• не требует пристрелки при условии правильного монтажа
• возможность установки на планки различной ширины
• использует распространенный элемент питания
• смена батареи не требует отделения прицела
• невысокая цена


Недостатки

• неравномерное свечение прицельной марки
• невысокий срок службы батарей (70 ч при среднем уровне яркости в нормальных условиях)


Технические данные
