Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF

Что такое совершенство? Спросите разных людей, и каждый даст свой ответ. Мы же считаем, что совершенство продукта — это когда люди стремятся сделать его максимально хорошо, лучше, чем требуется по техническим характеристикам; создают новые идеи, новые технологии, поднимая качество и мастерство над существующими стандартами и используя смелые инновации.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF

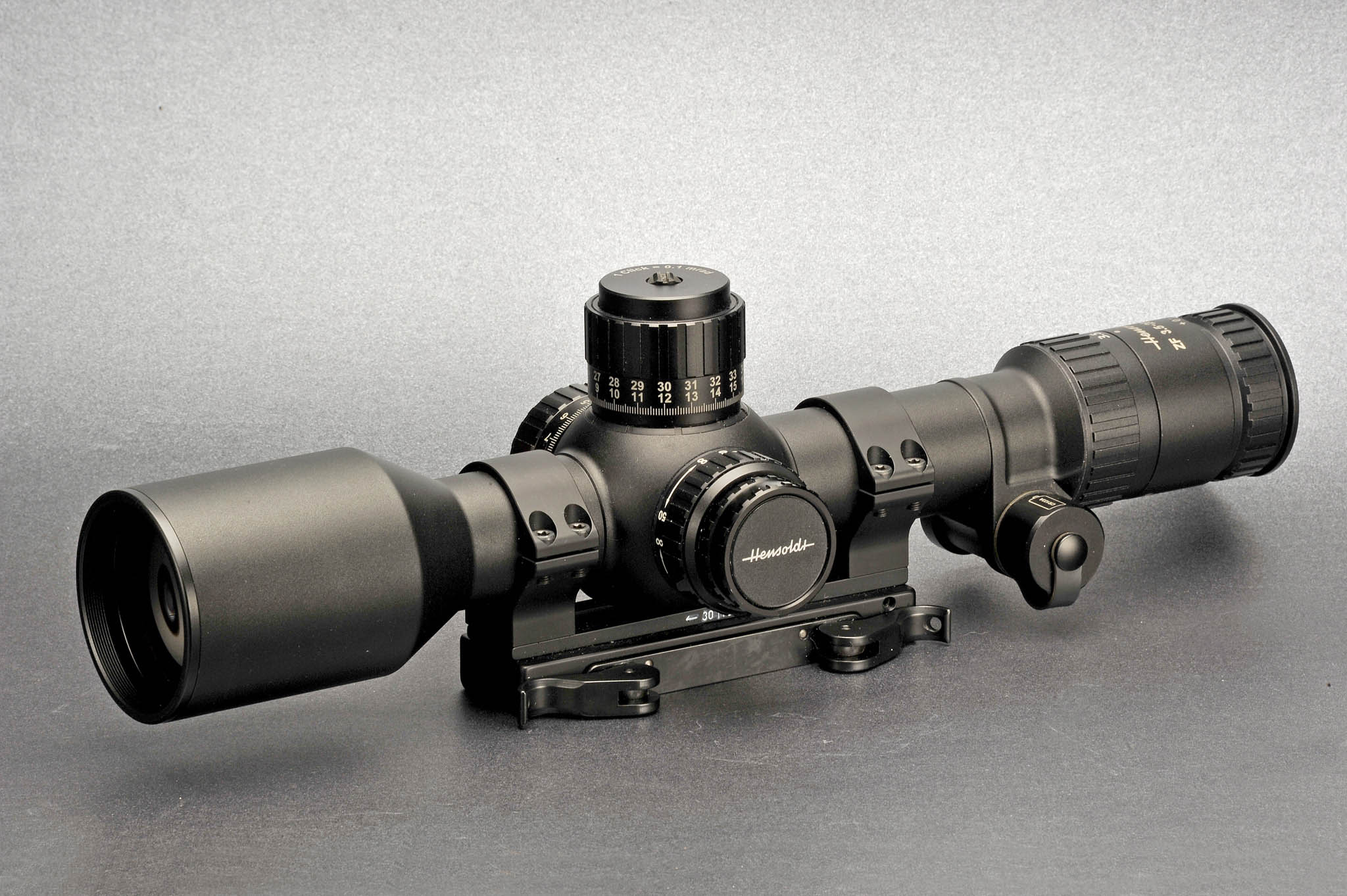

Винтовочный оптический прицел Hensoldt ZF 3.5 - 26 x 56mm FF с переменным увеличением, матовый черный

«Совершенство создается, когда вы прилагаете больше усердия, чем кажется разумным, рискуете больше, чем кажется допустимым, мечтаете больше, чем кажется практичным, и ожидаете больше, чем кажется возможным» (Ронни Олдхэм). Так, по нашему скромному мнению, можно определить Cовершенство. И точно так мы можем охарактеризовать профессиональный и военный винтовочный оптический прицел Hensoldt’s ZF 3.5-26x56 мм с переменным увеличением для стрельбы на дальние дистанции.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Hensoldt также представлен винтовочным оптическим прицелом ZF 3.5 - 26 x 56 мм FF матового желтовато-коричневого цвета

Мы получили образец этой модели непосредственно от Hensoldt, в настоящее время — компания «Эйрбас Дефенс» (Airbus Defense, ранее — EADS) в комплекте с наклонным креплением IEA Picatinny на 30 угловых минут. Производитель отмечает, что винтовочный оптический прицел ZF 3.5-26x56 мм разработан с учетом потребностей снайперов для стрельбы на дальние дистанции с усовершенствованием всех аспектов и достижением наилучшего результата по всем параметрам.

Это оптическое устройство отличается одним из лучших показателей кратности масштабирования среди существующих военных винтовочных оптических прицелов с непревзойденными оптическими характеристиками; прицел достаточно короток (370 мм), чтобы его можно было легко установить практически на любую винтовку, даже вместе с приборами ночного видения (такими как Hensoldt NSV-1000 или тепловым IRV 900), а барабан ввода вертикальных поправок обладает потрясающим диапазоном настройки 400 см/100 м.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Линза большого диаметра с фокусирующим кольцом быстрой регулировки диоптрий обеспечивает отличное качество изображения
Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Передний объектив диаметром 56 мм цилиндрической формы для крепления аксессуаров с резьбой для бленд и антиотражающих устройств

Кроме того, весь прицел укреплен в соответствии со стандартами DIN ISO 9022 (соляной туман) и MIL STD 810 G; прицел обработан путем анодирования с нанесением жесткого покрытия III типа, что превосходит требования военных нормативов 8625 F. Модель представлена в матовом черном и желтовато-коричневом цвете. Также можно заказать любые дополнительные аксессуары, фирменные крепления, специальные фильтры для защиты от лазерного излучения 1064 нм, желтые и поляризационные фильтры, наглазники, бленды и антиотражающие устройства.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Три барабана, вид с позиции стрелка. Все отметки хорошо видны; обратите внимание на двойные отметки миллирадиан на барабане ввода вертикальных поправок для двойного оборота

Однако при таких технических характеристиках устройство имеет некоторые недостатки: винтовочный оптический прицел ZF 3.5-26x56 мм не очень компактен, будучи 95 мм длиной и 85 мм высотой, а также он очень тяжел, весом 1,3 кг без элементов крепления. Диаметр трубы также нестандартный — 36 мм.

Прицел Hensoldt ZF 3.5-26x56 мм поставляется в простой белой картонной коробке в комплекте с инструкцией, набором для ухода с профессиональным нейлоновым подсумком, крышками для объектива и креплением IEA KH-S с адаптером наклона 30 угловых минут и кольцами диаметром 36 мм, закрепленным и отцентрированным изготовителем.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Винтовочный оптический прицел Hensoldt ZF 3.5 - 26 x 56 мм FF с переменным увеличением, центральная часть, вид справа. Обратите внимание на мелкие деления шкал барабанов ввода вертикальных и горизонтальных поправок; деления расположены очень близко друг к другу. Это недостаток для поразительного числа 180 кликов барабана за оборот

В случае с прицелом такого уровня нет смысла говорить о качестве внешнего вида или дизайна. Единственные критерии — механические и оптические характеристики и эргономика; при условии, что заявленные характеристики соответствуют действительности, помимо пары эмоциональных комментариев, высказанных нами, когда мы доставали очень большой Hensoldt ZF 3.5-26x56 мм из коробки (типа «ну и тяжелая штука» и «его можно использовать вместо дубинки»).

Однако, размер и вес стоит упомянуть, так как от них зависят и эргономические характеристики, и использование оружия в целом. Hensoldt ZF 3.5-26x56 мм обладает приличной шириной и высотой, и может сделать небольшое портативное оружие грузным и громоздким; в то же время, при установке на дальнобойные снайперские винтовки для поражения материальных объектов и винтовки большого калибра это может быть не так существенно.

Мы использовали его как подзорную трубу для испытания его оптических свойств с креплением на тестовую опору при всех погодных условиях, включая прямой солнечный свет, ливень, раннее туманное утро, ночь и так далее. Принимая во внимание выдающуюся кратность масштабирования этого прицела — 7,4x — и не менее выдающееся поле зрения при крайних показателях увеличения, оптические характеристики Hensoldt ZF 3.5-26x56 мм  — действительно «передовые». Мы редко встречали такие впечатляющие оптические прицелы: превосходные четкость и контраст, отклонения отсутствуют, потрясающее разрешение.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Барабан ввода вертикальных поправок: обратите внимание на патентные данные компании «Ю-Эс Оптикс» (US Optics). Цена деления – 0,1 миллирадиан, система тактильного ощущения клика через каждый 1 миллирадиан

И, в то же время, становятся очевидными более тонкие оптические свойства, такие как устойчивость линзы по отношению к бленде оптического прицела. Линза большого диаметра (оборудованная фокусирующим кольцом быстрой регулировки диоптрий с настройкой от -2,5 до +2) позволяет полностью видеть поле изображения при всех настройках увеличения без раздражающего «эффекта туннеля» при низком увеличении и с комфортным, широким и устойчивым обзором при высоком увеличении. Легкие движения глаза стрелка не вызывают затенения поля зрения в линзе даже при 26x. При этом удаление выходного зрачка не изменяется значительно при крайних показателях увеличения: по документации он составляет 90 мм, фактически — варьируется от 95 до 85 мм от низкого увеличения к высокому, менее 10 мм, и обеспечивает точную и постоянную позицию стрельбы при любом увеличении. По словам производителя, оптическая схема использует «Усовершенствованную оптическую систему» («Усовершенствованная оптическая система» Карла Цейса со стеклом «Шотт») и содержит большое количество элементов фторидного стекла.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Нижняя часть крепления IEA KH-S; обратите внимание на возможность предварительной горизонтальной регулировки прицела для компенсации отклонений рельсовых направляющих, установленных на винтовке
Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Фрагмент рычага для быстрого развертывания крепления IEA KH-S с адаптером наклона 30 угловых минут и кольцами диаметром 36 мм, установленными и отцентрированными изготовителем

В прицеле Hensoldt ZF 3.5-26x56 мм используется стандартная прицельная сетка MRAD Hash Reticle, известная своей «прозрачностью» и тонким дизайном, что отличает большинство сеток Hensoldt. Она очень простая и чистая, без излишеств, в отличие от «навороченных» сеток, используемых в большинстве тактических прицелов. Это стандартная прицельная сетка 1 мил, каждая величина покрытия составляет 0,5 мил, а в мушках типа «ограничительная рамка» достигается более точная величина покрытия 0,2 мил. Прицельная сетка расположена на передней фокальной плоскости; это означает, что она становится практически невидимой при минимальном увеличении.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Линза с диском для увеличения (очень тугим, трудно поворачивать в перчатках или в условиях скользкой поверхности) и отсек для батареи
Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Отсек для батареи с открытой прикрепленной крышкой и двумя батареями CR123A. В прицеле Hensoldt ZF 3.5-26x56 мм используется только одна батарея

Подсветка полностью решает проблему; яркость достаточна, чтобы прицельная сетка была видна даже при полном дневном освещении, хотя видимый размер прицельной сетки с лазерной маркировкой при 3,5x делает определение дальности невозможным. По заказу предлагаются прицельные сетки другого дизайна, хотя для продажи гражданским лицам они могут быть недоступны.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Чтобы разблокировать барабаны для обнуления достаточно использовать ободок корпуса винтовки до .338 калиберного снаряда Lapua Magnum

Используется батарея с литиевым элементом 3V, CR123A, размещенная горизонтально под линзой. Для включения подсветки прицельной сетки нужно вытянуть меньшую коаксиальную ручку на барабане регулировки параллакса, поворотом этой ручки настраивается яркость; приятная особенность  — после установки настройки сохраняются при выключении и повторном включении подсветки.

Скажем пару слов о ручке регулировки параллакса, снабженной отличным тормозным механизмом: для предотвращения нарушения настроек параллакса, для вращения ручки требуется гораздо большее усилие, чем усилие, необходимое для настройки яркости. На ручке регулировки параллакса нет отметок дистанции, только отметка параметров настройки от 50 до бесконечности, повторяемая по диаметру ручки.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Мы провели испытание прицела Hensoldt ZF 3.5-26x56 мм FF в сравнении с другими популярными прицелами, такими как собственный прицел Hensoldt 4-16x56 FF-LT

Для боевого испытания на полигоне мы устанавливали Hensoldt ZF 3.5-26x56 мм на ряд винтовок разного калибра от 7,62x51 мм до .338 Lapua Magnum и испытали его в разных условиях и на разных дистанциях. Мы использовали известные и популярные прицелы, такие как собственный прицел Hensoldt 4-16x56 FF-LT и другие, для сравнения оптических, механических качеств и надежности. Во всех испытаниях использовалось оригинальное крепление Picatinny IEA KH-S с адаптером наклона 30 угловых минут. Нужно отметить, что прицел имеет ограниченное пространство для крепления на трубе, всего 40 мм в передней части, что может ограничить возможности крепления на встроенной рельсовой направляющей винтовки на прицеле для удаления выходного зрачка.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Прицел Hensoldt ZF 3.5-26x56 мм FF с переменным увеличением, установленный на военную снайперскую винтовку Sako TRG 22 с разделением на калибры 7,62x51 мм/.308 Winchester

Барабаны очень широки в диаметре, и их очень легко буквально схватить рукой и совершать манипуляции с ними даже в зимних перчатках. Барабан ввода вертикальных поправок двойного вращения по часовой стрелке Zero Stop совершает 180 кликов по 0,1 миллирадиан за оборот, всего 36 миллирадиан, что эквивалентно 126 угловых минут.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF

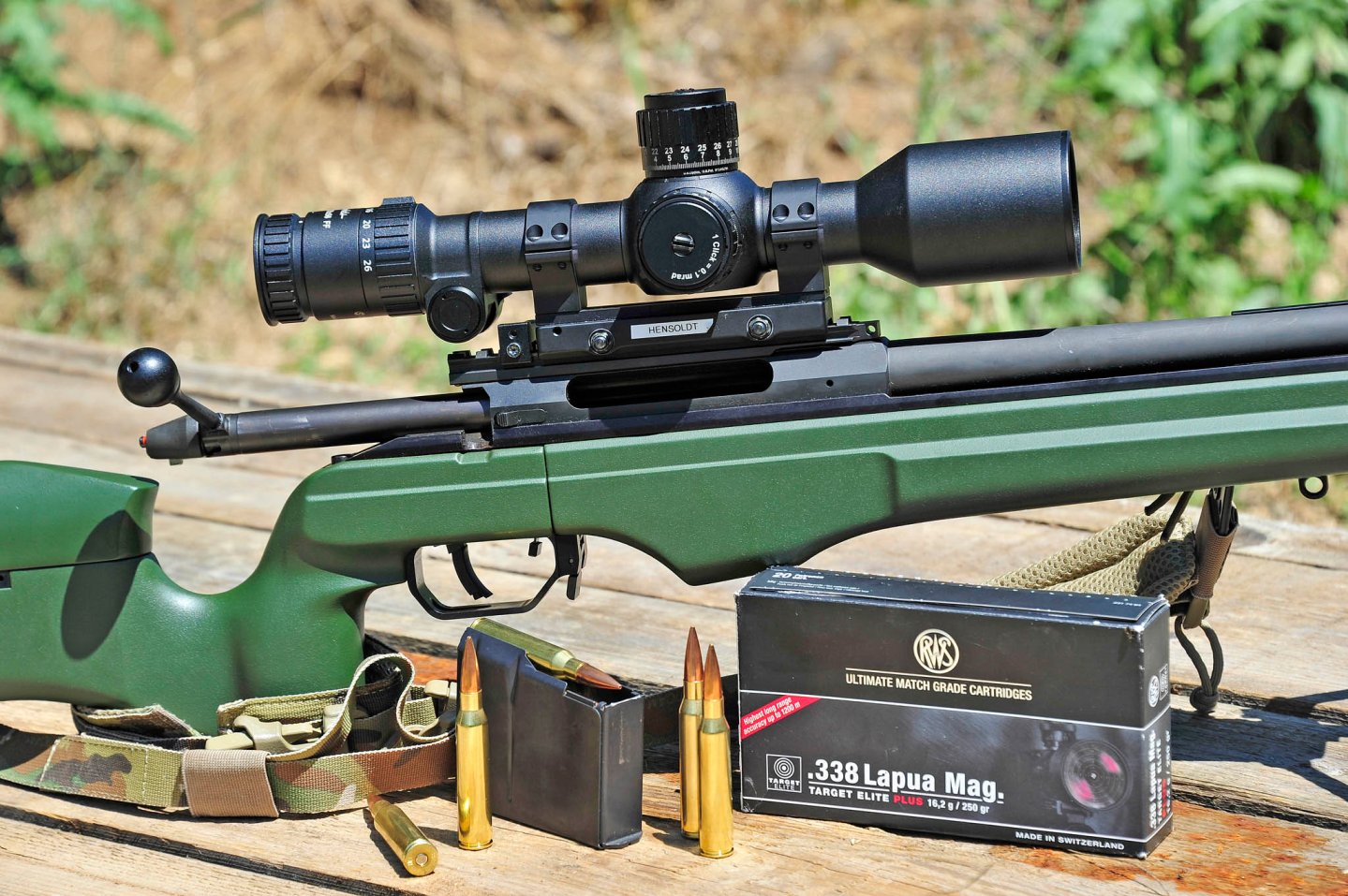

Здесь прицел установлен на TRG42 на .338 LM. Во всех испытаниях использовались высококачественные патроны компании RWS линии Target Elite Plus

Барабан ввода вертикальных поправок также может совершить пять дополнительных кликов ниже нулевой отметки до остановки вращения для компенсации разных климатических зон… таким образом, всего можно фактически сделать 365 кликов.

Двойной оборот барабана ввода вертикальных поправок предусмотрен очень умным способом: после совершения полного оборота барабана стрелок должен потянуть его вверх, после чего можно совершить еще один полный оборот. Даже один клик после отметки 18 миллирадиан фиксирует барабан в позиции «верхнего», второго оборота, что исключает возможность ошибки.

180 кликов барабана за оборот означает, что деления расположены очень близко друг к другу, что очевидно, если мы посмотрим на отметки на барабане.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Одна из винтовок, используемая для испытаний на дальних дистанциях, до 1000 м и выше: Sako TRG 22 калибром 7,62x51 мм/.308 Winchester

В то же время барабан снабжен системой тактильного ощущения клика, благодаря которой через каждые десять делений (полная отметка миллирадиана) усилие, необходимое для одного клика барабана, удваивается, обеспечивая очень ощутимую тактильную обратную связь. Поэтому фактически можно очень просто и довольно быстро отсчитать количество кликов полного мил и затем точно отсчитать количество кликов на 0,1 мил до требуемой величины, например в полной темноте, используя тактильную обратную связь и начиная с первого деления системы тактильного ощущения клика, расположенного на нулевой отметке.

Для поворота барабана требуется достаточное усилие, а для каждого клика системы тактильного ощущения требуется удвоенное усилие, не только в силу дизайна, но и в силу технических задач по превосхождению ряда очень строгих военных требований и испытаний.

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Прицел Hensoldt ZF 3.5-26x56 мм FF подчеркивает малые размеры укороченной винтовки 5.56... мы установили его сюда, просто чтобы сравнить с размером винтовки!

В результате каждый клик очень тугой, более тугой, чем у барабанов большинства альтернативных тактических прицелов, но в тоже время чрезвычайно четкий и выраженный, при этом барабан поворачивается точно на каждое деление регулировки. Барабаны прекрасно выверены, стабильность всех настроек абсолютна и находится вне наших возможностей измерения.

Используя предварительно распечатанные мишени с рассчитанной шкалой с точностью калибра, мы установили, что клики просто невероятно точны на дистанции 100 м.

Интересный факт о барабане ввода вертикальных поправок: он был разработан, запатентован и предоставлен по лицензии компании «Хензольт» (Hensoldt) компанией «Ю Эс Оптикс» (US Optics).

Мы считаем, что разработка прицела Hensoldt ZF 3.5-26x56 мм установила новый стандарт качества. Однако качество всегда стоит дорого. Буквально, в нашем случае, ценник на винтовочный прицел Hensoldt ZF 3.5-26x56 мм довольно внушителен: около 5 500 евро в Европе, розничная цена в США — 6500 долл.

В то же время, учитывая его выдающиеся характеристики, качество, а также рынок и назначение данного винтовочного прицела, для многих клиентов цена не станет препятствием…

Винтовочный оптический прицел Hensoldt ZF 3.5-26 x 56 FF
Винтовочный оптический прицел Hensoldt ZF 3.5 - 26 x 56 мм FF с переменным увеличением

Перейти по ссылке для просмотра фото галереи


За дополнительной информацией обращайтесь: www.airbusds-optronics.com


Эта статья также доступна на этих языках:
HENSOLDT ZF 3.5-26 x 56 FF
Данные таблицы

data-table-a-placeholderFranco Palamaro

€ 5.500,00
Производитель
ЛИНЕЙКА HENSOLDT / AIRBUS DS OPTRONICS GMBH -
www.airbusds.com
Модель
ZF 3.5-26 x 56 FF
Тип
Дневной винтовочный оптический прицел высокой дальности с переменным увеличением
Увеличение
3.5-26x переменное увеличение, кратность масштабирования 7.4x
Диаметр объектива
56 мм
Вынос выходного зрачка90 мм
Выходной зрачок
От 16 до 2,15 мм
Прицельная сетка
С подсветкой MRAD Hash, в передней фокальной плоскости
Барабанчики
Барабанчик ввода вертикальных поправок с двойным оборотом, цена деления 0,1 миллирадиан, 180 кликов за оборот (всего 360 кликов, 36 миллирадиан настройки), полный диапазон измерений настройки для приведения к нормальному бою: вертикаль 400 см/100 м. Азимут +/- 100 см/100 м
Диаметр трубы
36 мм
Размеры370 x 95 x 85 мм (Д x Ш x В)
Масса1,300 г
Материалы/обработка
Алюминиевые сплавы, обработанные анодированием с нанесением твердого покрытия III типа с превосходством требований военных нормативов 8625 F. Предлагается в матовом черном или желтовато-коричневом цвете
Примечания
Сертифицирован в соответствии со стандартами DIN ISO 9022 (соляной туман) и MIL STD 810 G. Используется одна батарея CR123A. Продувка азотом.
Цена
5 500 евро — ZF 3.5-26 x 56 FF (официальная цена, включая НДС)...
