La parallasse è l’apparente spostamento di un oggetto quando l'osservatore modifica il punto di vista con i propri movimenti. Esempio facile e comprensibile: osserviamo un interruttore della luce sulla parete con il pollice della mano protesa ferma di fronte a noi. Poi spostiamo la testa di lato e vediamo che la posizione dell'interruttore è cambiata in modo evidente. Se ora ci avviciniamo all'interruttore e lo tocchiamo con il pollice, la posizione del pollice di fronte all'interruttore rimane la stessa, indipendentemente dal movimento della testa.
Cosa è esattamente la parallasse in un cannocchiale?
La parallasse, in termini ottici riferiti ad un cannocchiale, è un errore di puntamento che si verifica quando l'immagine intermedia non si trova sullo stesso piano del reticolo, ma davanti o dietro di esso. Se si guarda attraverso il cannocchiale di traverso, l'errore di puntamento si verifica perché da questa posizione dell'occhio l'immagine intermedia si trova su un asse ottico diverso da quello del reticolo. Se si riesce ad osservare coassialmente al cannocchiale, l'immagine intermedia si trova sullo stesso asse del reticolo e non si verifica l’errore di parallasse - tuttavia, l'immagine non è nitida perché l'immagine intermedia non si trova sullo stesso piano del reticolo.
Raramente troviamo la correzione della parallasse nei cannocchiali con ingrandimento fisso. Significa che sono privi di parallasse?

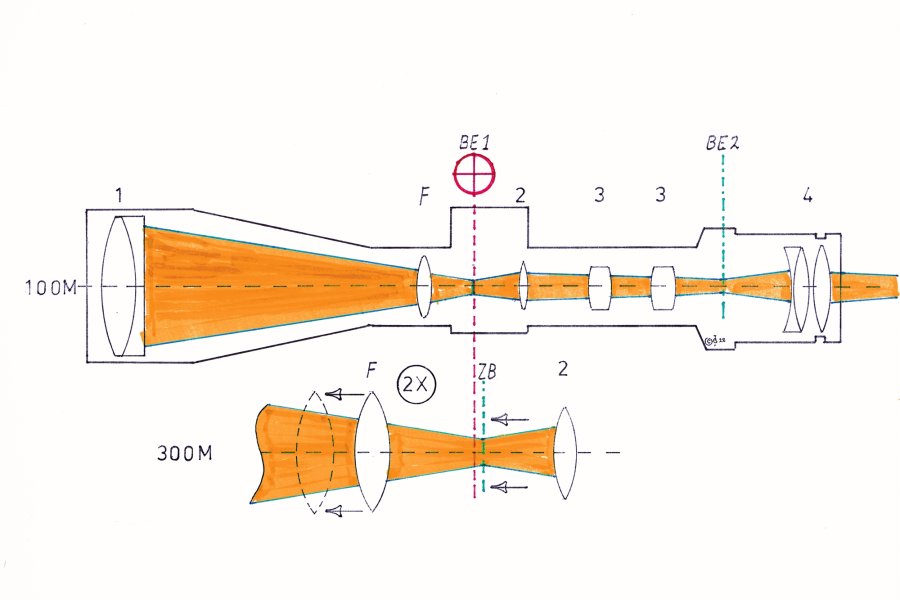

In linea di principio sì, ma solo alla distanza per la quale il produttore ha impostato l'ottica come priva di parallasse, che di solito è di 100 metri. Nella illustrazione, questa situazione è mostrata nella grafica superiore. L’elemento di messa a fuoco, tuttavia, non fa parte del cannocchiale standard. Di solito è utilizzata solo quando il cannocchiale è dotato di una "messa a fuoco laterale", generalmente al posto della terza torretta (nei cannocchiali più vecchi era una ghiera coassiale alla campana dell'obiettivo). Lo abbiamo disegnato nel nostro esempio per spiegare la funzione della compensazione della parallasse. Abbiamo montato il reticolo sul primo piano focale dell'immagine (linea rossa tratteggiata). La compensazione diottrica è quindi regolata in modo che il reticolo sia a fuoco. Qui il cannocchiale è privo di parallasse. L'immagine intermedia cade esattamente sullo stesso piano, il primo piano focale. Vediamo il bersaglio e il reticolo a fuoco. A questa distanza (100 metri) il cannocchiale è effettivamente privo di parallasse. Ciò significa che, anche se si guarda attraverso il cannocchiale con una leggera angolazione, non c'è alcuna deviazione rispetto al punto di mira. A tutte le altre distanze, più vicine o lontane, il sistema non è più privo da parallasse, né è correttamente a fuoco. Per il tiratore sportivo e il cacciatore che necessitano di poter effettuare tiri a lunga distanza e vogliono un ingrandimento maggiore, la compensazione della parallasse è fondamentale anche perché all’aumentare degli ingrandimenti la profondità di campo si riduce e l'immagine del bersaglio diventa progressivamente meno nitida. È per così dire fuori fuoco. La compensazione della parallasse quindi non solo evita gli errori di parallasse, ma consente sempre di avere un'immagine nitida. Di conseguenza, ciò significa che se la compensazione della parallasse è impostata in modo che l'immagine del bersaglio sia nitida (ricordiamolo: sempre in relazione del reticolo), anche il cannocchiale è impostato senza parallasse a questa distanza.
Prendiamo un reticolo montato sul primo piano focale. Avremmo potuto prendere anche il secondo piano focale, ma questo è sostanzialmente irrilevante per la compensazione della parallasse. Alla distanza di 100 m, i piani sia dell'immagine intermedia che del reticolo coincidono. Di conseguenza, il reticolo e l'immagine intermedia si trovano su un unico piano focale e il bersaglio è visto nitidamente. A questa distanza il cannocchiale è privo di parallasse. Nell’illustrazione qui sopra, la sezione che mostra l’elemento di messa a fuoco e il primo piano dell'immagine è ingrandita due volte. La linea rossa tratteggiata della grafica superiore è tracciata qui come riferimento del primo piano focale. Il bersaglio si trova ora a una distanza di 300 metri, il che significa che l'immagine intermedia non è mostrata nella posizione del primo piano focale, ma spostata verso l'oculare (linea verde tratteggiata). Se il tiratore guarda attraverso il cannocchiale di traverso – anche senza accorgersene -, si verifica un errore di parallasse perché ora ci sono due punti di intersezione lungo l'asse ottico, coassiale al tubo. Quando si guarda attraverso il cannocchiale con un angolo, gli assi ottici saranno diversi. Le linee tratteggiate rosse e verdi intersecano l'asse ottico in due punti diversi. Di conseguenza, anche la nitidezza ottimale non è disponibile. Se ora la lente di messa a fuoco (F) è regolata in avanti mediante il meccanismo di regolazione della compensazione della parallasse (vedere le frecce in direzione della lente tratteggiata), l'immagine intermedia (linea tratteggiata verde) si sposta in modo da trovarsi nuovamente sullo stesso piano del reticolo (linea tratteggiata rossa). Risultato: nessun errore di parallasse e un'immagine nitida.
Errore di parallasse nei nostri quattro cannocchiali in prova: Meopta, Leupold, Schmidt & Bender e Zeiss
A bassi ingrandimenti, fino a 12x, quasi non si nota la minore nitidezza dell'immagine e l'errore di parallasse è presente, ma meno influente sul tiro - dal punto di vista venatorio - di quanto spesso si creda. L'errore di parallasse dipende dalla distanza scelta e dal progetto dello schema ottico del cannocchiale.
Per il nostro test abbiamo utilizzato quattro cannocchiali. Meopta Meostar R1 1-4x22 RD, Leupold VX-3 3,5-10x50, Schmidt & Bender PM II 5-25x56 e Zeiss HT 1,5-6x42. Due cannocchiali hanno caratteristiche speciali. Il Leupold, che come lo Zeiss e il Meopta è impostato senza controllo della parallasse dalla fabbrica, è regolato in modo che la parallasse sia nulla a 150 iarde (137 metri) a differenza degli altri produttori. Questo lo rende un po' più adatto a distanze maggiori. Lo Schmidt & Bender PMII è l'unico cannocchiale della nostra serie ad avere la compensazione della parallasse con una torretta di regolazione aggiuntiva. Grazie a ciò, abbiamo potuto impostare questo cannocchiale esattamente a 100 m a scopo di confronto e di fotografare i risultati con un ingrandimento maggiore. Per il test, abbiamo montato i cannocchiali su un treppiede pesante e abbiamo determinato a 25, 50 e 200 metri la deviazione massima del punto di riferimento sul bersaglio quando si guarda attraverso il cannocchiale con un angolo. A seconda del produttore, le deviazioni variavano da 10 a 20 mm - misurate dal punto centrale quando si guardava centralmente attraverso il cannocchiale, rispetto alla massima visione obliqua. La distanza dal bersaglio gioca il ruolo principale quando il cannocchiale è impostato senza parallasse a una certa distanza (di solito 100 metri). Ma anche la costruzione del cannocchiale e l'ingrandimento scelto comportano una piccola variazione, che abbiamo elencato in una tabella. Abbiamo affermato che le differenze del punto di mira causate dall'errore di parallasse sul bersaglio si sono rivelate minime. Solo lo Zeiss HT si è discostato un po' dalla linea con un ingrandimento di 1,5x. Sebbene questo cannocchiale abbia un'ottima trasmissione della luce e fornisca un'immagine molto nitida e ad alto contrasto, l'errore di parallasse a questo ingrandimento è peggiore rispetto agli altri cannocchiali qui utilizzati. Con l'ingrandimento 6x, tutto era di nuovo al massimo.
L’osservazione con il cannocchiale nella caccia e nel tiro sportivo: gli errori di puntamento più frequenti
Il fatto è che le deviazioni di 10-20 millimetri sono così piccole che si perdono nella precisione necessaria nella pratica venatoria e non devono essere considerate ulteriormente. Diciamo pure che, nella “pratica venatoria”, va considerato che effettuare tiri di stocco con il cannocchiale a una distanza di 200 metri e oltre, dove è più facile che la posizione dell’occhio sia completamente fuori asse rispetto allo strumento, è piuttosto raro. A queste distanze, si impiega più tempo per prendere la mira e si osserva centralmente attraverso il vetro. Tuttavia, nella caccia dinamica le cose sono diverse. In questo caso, il bersaglio viene acquisito il più rapidamente possibile e si prevedono piccoli errori di mira (parallasse) dovuti alla velocità. Tuttavia, poiché il bersaglio è molto più vicino, gli errori di mira di 2-3 cm non giocano un ruolo importante. È più probabile che le mancanze siano dovute a esitazioni o a un'errata valutazione della velocità della preda. In sostanza, molto è dovuto alla mancanza di allenamento. Pertanto, anche per il tiratore sportivo, l'errore di parallasse è un problema solo a distanza ravvicinata in una gara di tiro dinamico. Se si tratta di distanze medie o addirittura lunghe, con l'aumento dell'ingrandimento la parallasse avrà un ruolo modesto come errore di mira, perché il tiratore esperto sa osservare con precisione della sua posizione al centro del cannocchiale. Tuttavia, a causa della messa a fuoco non regolata, rimane il fatto che l'immagine non arriva all'occhio in modo nitido. Per questo motivo, a partire da un ingrandimento di 12-15x, un cannocchiale da puntamento è sempre dotato di compensazione della parallasse.
Le foto mostrano chiaramente che il bersaglio è fuori fuoco sia a 50 che a 200 metri. Il nostro occhio può correggere un po' in termini di nitidezza, ma se la distanza aumenta e non si può fare a meno di un grande ingrandimento, allora un cannocchiale da puntamento impostato senza parallasse a una certa distanza non è sufficiente. A maggior ragione quando si avanza con l’età e la vista non è più come un tempo. È quindi necessaria una compensazione meccanica della parallasse come controllo aggiuntivo dell'ottica. Anche se si riesce ad allineare perfettamente l'occhio attraverso il cannocchiale in modo coassiale, e quindi non c'è errore di parallasse, ci si trova di fronte al fatto che l'immagine intermedia non si trova sullo stesso piano dell'immagine del reticolo. La conseguenza? O si vede il reticolo nitido e l'immagine del bersaglio sfocata, oppure si può regolare il cannocchiale tramite la regolazione dell'oculare diottrico in modo che l'immagine del bersaglio appaia approssimativamente nitida, ma a scapito della nitidezza del reticolo.
Test di parallasse in sintesi: cannocchiali Meopta, Zeiss, Leupold e Schmidt & Bender a confronto
| Distanza in metri: | ||||||
| Cannocchiale | Modello | *1 | *2 | 25 | 50 | 200 |
| Meopta | R1 | 1-4x22 | 1x | 15 | 20 | |
| Meopta | R1 | 1-4x22 | 4x | 10 | 10 | 20 |
| Zeiss | HT | 1.5-6x42 | 1,5x | 15 | 30 | |
| Zeiss | HT | 1.5-6x42 | 6x | 10 | 10 | 20 |
| Leupold | VX3 | 3 3.5-10x50 | 3.5x | 10 | 10 | |
| Leupold | VX3 | 3 3.5-10x50 | 10x | 10 | 10 | 20 |
| Schmidt & Bender | PMI | 5-25x56 | 5x | 13 | 15 | |
| Schmidt & Bender | PMI | 5-25x56 | 25x | 13 | 15 | 20 |
Note: Dati di parallasse a 25, 50 e 200 metri in millimetri. *1. ingrandimento e diametro dell'obiettivo *2. ingrandimento selezionato durante il test | ||||||
La nostra conclusione sui quattro cannocchiali in termini di errori di parallasse
Con i cannocchiali impostati in fabbrica per essere privi di parallasse a una certa distanza, si verifica un errore di parallasse se si guarda attraverso il cannocchiale con un angolo e si spara a una distanza diversa da quella per cui il cannocchiale è stato impostato per essere privo di parallasse. Fortunatamente, le deviazioni non sono grandi, per cui è improbabile che l'errore di parallasse sia la causa di una “padella” alle distanze di caccia più comuni. D'altra parte, il potenziale prestazionale delle armi, dei calibri e delle cartucce moderne si è sviluppato così rapidamente che è possibile colpire bersagli relativamente piccoli anche a distanze maggiori. Si apprezza quindi un cannocchiale ad alto ingrandimento dove è possibile mettere a fuoco. Per il tiratore sportivo? A partire da un ingrandimento di 10x, suggeriamo fortemente ottiche dotate di una compensazione della parallasse ben funzionante.
