Sightmark T-5 Magnifier mit "Flip to Side"-Montage – Red Dot mit 5-facher Vergrößerung

Rotpunktzielgeräte bieten dem Schützen viele Vorteile: Auf nahe Distanz ist er schneller im Ziel, zwei offene Augen sorgen auch während des Zielvorgangs für eine periphere Sicht. Doch wie alles kommt das auch immer mit kleinen Nachteilen. Im Falle des Red-Dots dann, wenn es mal weiter hinausgehen soll. Denn hier muss der Schütze ohne Vergrößerung arbeiten. Da ist, je nach Ziel und Einsatzzweck, unter Umständen schon bei 50 Metern Schluss. Diesen Nachteil können so genannten Magnifier ausgleichen. Sie werden hinter das Zielgerät montiert und vergrößern deren Zielbild. Ein Gerät das es zu einem attraktiven Preis gibt, ist das T-5 von Sightmark. Wir haben es uns in Kombination mit dem Red Dot Element Mini Solar einmal genau angehschaut. Das hatten wir schon einmal bei all4shooters.com vorgestellt, deshalb hier nur ein kurze Zusammenfassung zum Gerät:

Recap: Das Sightmark Element Mini Solar

Direkt erkennbar: Für die Energieversorgung macht sich das Sightmark Element Mini Solar die Kraft der Sonne zunutze.

Wie schon durch den Namen des Zielgeräts angedeutet, nutzt es Sonne und sogar Kunstlicht als Energieversorgung. Nicht immer ist dies ausreichend vorhanden, so dass man zusätzlich auch auf eine Knopfzelle nach dem Standard C2032 setzt. Das sorgt für sichere Betriebsbereitschaft. Diese eine Zelle soll je nach Einstellung dann zwischen 400 bis zu unglaublichen 200.000 Stunden reichen. Schaltet man das 63x41x44 mm messende und 108 Gramm wiegende Element Mini Solar aus, leuchtet es nur noch, wenn Licht auf die Fotozelle kommt. Insofern keine Bange wenn Sie Waffe und Sight aus dem Waffenschrank entnehmen, es hat sich erst durch die Exposition zum Licht selbst eingeschaltet. Die letzte der 10 Helligkeitsstufen liefert auch bei grellem Sonnenschein genug Licht um sich vom hellen Hintergrund abzusetzen. Der 3 MOA – rund 87 mm/100 m – große Punkt, erschien fast perfekt kreisrund und wies auf der 25 Meter-Bahn nahezu keine Parallaxenfehler auf. Der Hersteller gibt eine Schussfestigkeit bis zum Kaliber .338 Winchester Magnum, sowie eine Einsatztempartatur von -20 bis +60 Grad Celsius an. Der Verstellumfang in der Höhe von 120 MOA ist für ein Reflexvisier mehr als ausreichend.

Red Dot mit Vergrößerung nutzen: Der Sightmark T-5 Magnifier

Mit nur einem Handgriff klappt der Schütze den Sightmark T-5 Magnifier einfach weg. Die Montage auf der Picatinny-Schiene ist einfach

Der Sightmark T-5 Magnifier bringt eine fixe, fünffache Vergrößerung mit und kann natürlich neben dem oben erwähnten, hauseigenen Element Mini Solar auch hinter anderen Geräten von Sightmark und auch den Optiken anderer Hersteller montiert werden. Explizit nennt der Hersteller hier selbst etwa Holosights der bekannten Marken EOTech und Aimpoint.

Mit den Abmessungen (L x B x H) von rund 120 mm x 66 mm x 43 mm bringt der kompakte T-5 Magnifier von Sightmark samt Montage nur knapp 310 g auf die Waage. Der Sightmark T-5 kommt mit einer auf den 30 mm staken Tubus passenden Ringmontage mit Picatinny-Basis. Die Montage besitzt einen Stopper mittig an der Unterseite.

Die Montage des Sightmark T-5: Gut zu erkennen ist der L-förmige Sicherungsschieber.

Besonders gut gefällt der großzügig dimensionierte Hebel der Schnellspannmontage, der wiederum über eine hinreichend groß bemessenen, L-förmigen Sicherungsschieber verfügt. Der Schieber sorgt dafür, dass die Montage nicht ungewollt geöffnet wird und lässt sich auch mit Handschuhen noch gut bedienen. Die Einstellung des Klemmhebels erfolgt über eine geränderte Schraubhülse auf der gegenüberliegenden Seite der Spannachse.

Der Magnifier wird einfach hinter die Zieloptik auf die Picatinny Rail gesetzt und kann für den Einsatz der Waffe im Nahbereich blitzschnell zur Seite geklappt werden. Originär klappt man den T-5 zur rechten Seite weg. Dank der Ringmontage kann etwa der Linkschütze den Magnifier aber auch um 180 Grad gedreht auf die Selbige montieren und, dann natürlich mit dem Klemmhebel auf der gegenüberliegenden Seite auf die Picatinny-Schiene setzen. Auf der dem Hebel abgewandten Seite ist der Fuß des Ringes auf einer Kipachse im Montagesockel gelagert. Beiderseits der Kippachse sorgen jeweils zwei federbelastete Stahlkugeln für die Arretierung des vor- oder abgekippten Magnifiers. Die Kugeln greifen dazu jeweils in korrespondierende Bohrungen im Fuß. Die Federn lassen sich bei Bedarf mithilfe eines Innensechskantschlüssels fester oder loser einstellen. Bei der Testoptik war die Einstellung ab Werk bereits optimal, sodass sich der Magnifier mit wenig Kraftaufwand aus der Arretierung lösen und wieder fixieren ließ. Allerdings hinterließen die Stahlkugeln nach etlichen Malen hin und her Klappen erste kleinere Einlaufriefen im Aluminium des Fußes, was jedoch keinen Einfluss auf die zuverlässige Funktion der Mechanik hatte.

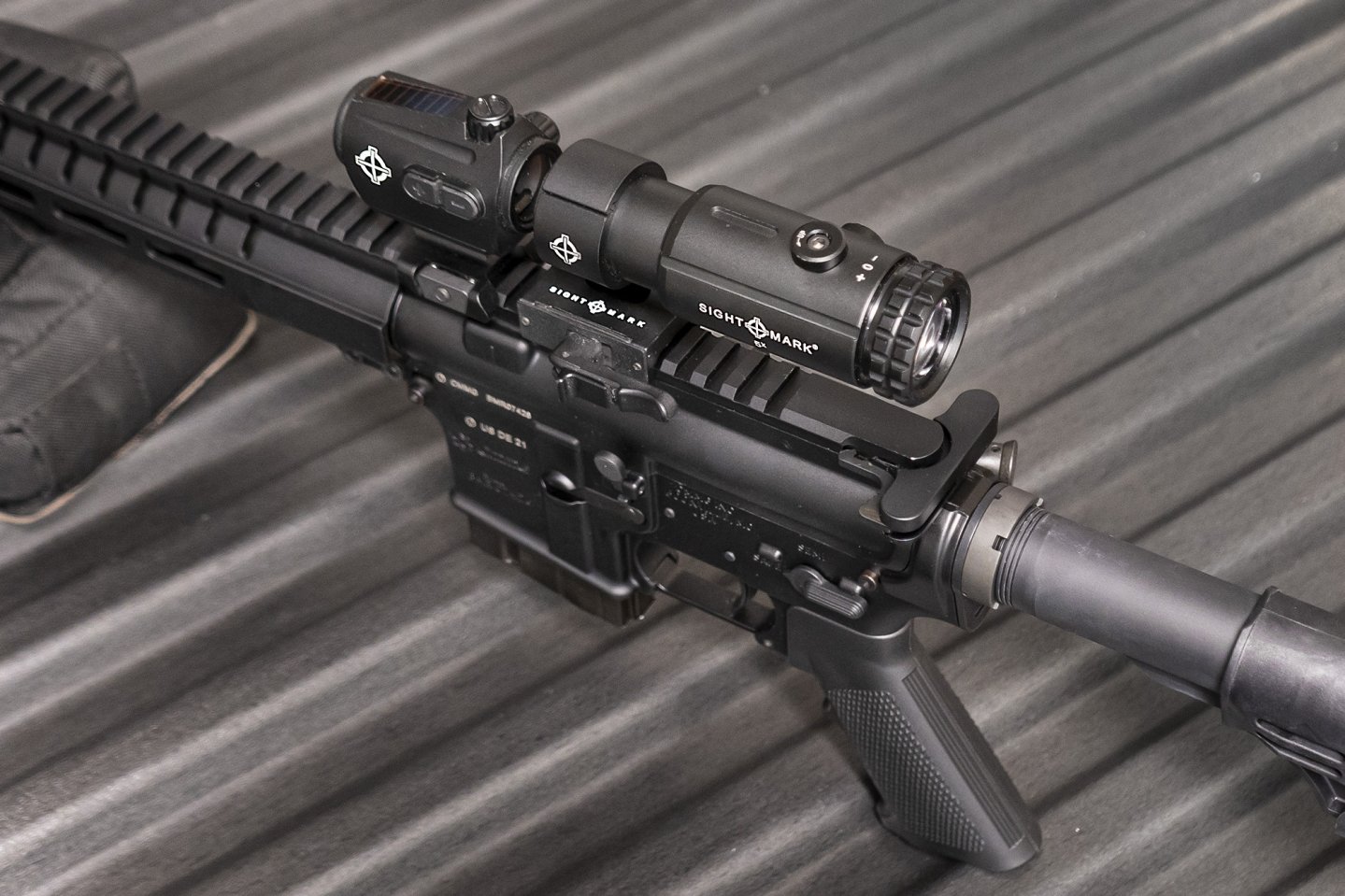

Der Sightmark T-5 Magnifier auf einer Büchse vom Typ AR-15. Oben ist die Verstellung zu sehen, an der Rückseite des Magnifiers die Dioptrieneinstellung.

Ein Innensechskantschlüssel dient auch zum genauen Ausrichten des T-5 Magnifiers, oder besser gesagt zum Zentrieren der Zielmarke der vorgeschalteten Optik im Sehfeld des Magnifiers über eine Horizontale und eine vertikale Justierschraube. Eine möglichst exakte Zentrierung ist hier wichtig um Parallaxefehler beim Zielen auszuschließen.

Last, but not least verfügt der T-5 auch noch über eine Dioptrienverstellung von – 3 bis + 3 dpt am Okular. Die Linsen des Sightmark T-5 sind reflexmindernd vergütet und liefern ein für den angedachten Zweck absolut brauchbares und hinreichend scharfes Bild. Sighmarkt garantiert eine Schussfestigkeit des T-5 Magnifiers bis hin zum Kaliber .308 Winchester. Damit empfiehlt sich diese Zusatzoptik nicht zuletzt auch für alle reinrassigen AR-10 und AR-15-Gewehre.

Der Sightmark T-5 Magnifier: Technische Daten und Preis

Unser Fazit zum Sightmark T-5 Magnifier

Der Sightmark T-5 kommt für eine unverbindliche Preisempfehlung von 178,99 Euro zum Kunden. Dafür bekommt er eine sehr brauchbare Optik zu Ergänzung seines Red Dots. Der Magnifier bringt alle wichtigen Features mit. Das Preis-/ Leistungsverhältnis ist sehr fair bemessen. Der Kunde muss mit einem kleinen, technisch nicht relevanten Schönheitsfehler in Bezug auf die Einlaufriefen leben. Wer das allerdings verkraften kann, bekommt mit dem Sightmark T-5 Magnifier viel Vergrößerung für wenig Geld. Wer etwas weniger benötigt, für den bietet Sightmark mit dem T-3 auch ein Modell mit 3-facher Vergrößerung für eine UVP von 149,99 Euro.

Wie oben beschrieben ist zudem der Kunde in der Wahl des Red Dots weitgehend frei. Die Kombination mit dem solarbetriebenen Element Mini Solar konnte uns in der Praxis überzeugen. Das kommt für eine UVP von 360,- Euro. Beide Optiken bekommt der Kunde also zusammen für 538,99 Euro und hat damit Distanzen vom absoluten Nahbereich bis hin zu etwa 300 Metern abgedeckt.

Mehr Informationen zum Sightmark T-5 und weiteren Produkten finden Sie auf den Seiten des Herstellers.
