Sabatti Saphire Carbon в версиях Tactical и Varmint

Углеродистое волокно - материал известный относительно недавно: он был впервые произведён в 1950 году и доведён до технологического совершенства к 1958. Первоначальная стоимость была экстремально высокой около 10 миллионов долларов за фунт. Конечно со временем она снизилась. Первое промышленное производство углеродистого волокна стартовало в 1969 году, но лишь в 1976 было впервые получено волокно с адекватными характеристиками и ценой. Отдельно взятое фиброволокно имеет диаметр в 5-8 микронов, около одной десятой толщины человеческого волоса.

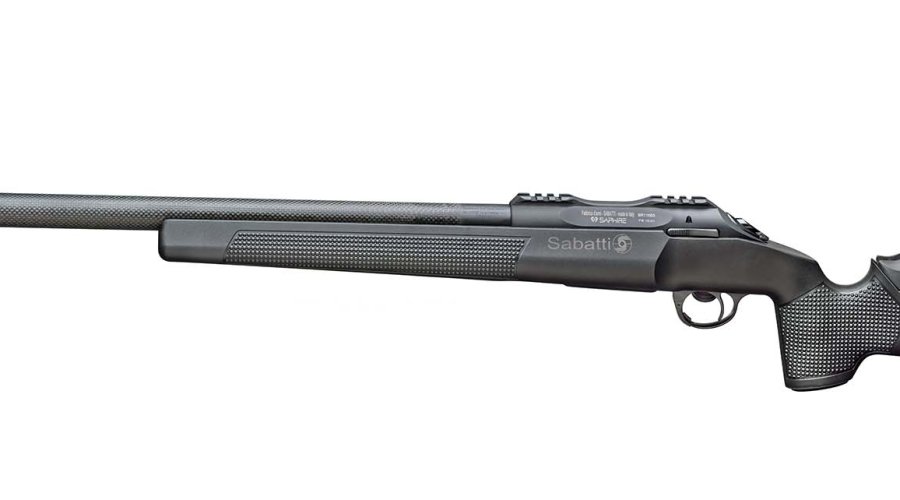

Sabatti Saphire Carbon версия Tactical, вид слева.
Sabatti Saphire Carbon версии Tactical, вид слева.

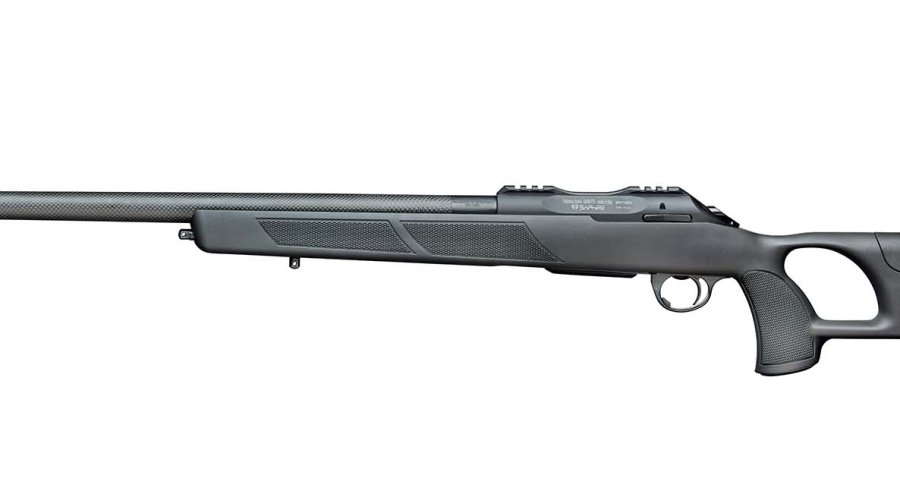

Sabatti Saphire Carbon версия Varmint, вид слева
Sabatti Saphire Carbon версия Varmint, вид слева.

Волокна карбона водоустойчивы и имеют среднюю механическую прочность около 500 кг на мм2 в сравнении со средними 600 кг у стали марки C40 , но с другой стороны его плотность 1.75 кг на кубический дециметр в сравнении с 7.87 кг у той же стали C40 , этот материал  и был использован для изготовления стволов. Стало ясным, что приходит время для производства высокопрочных и износостойких стволов для точной стрельбы на дальние дистанции с применением композитных материалов, состоящих в основании из стального сплава ( обычно это 38NCD4  или его вариации в составе с Ni-Cr-Mo сплавами), размещённого внутри высокопрочного легкого карбонового цилиндра. Это как раз то, что уже делается некоторыми производителями, в том числе и Sabatti в случае со стволами для винтовок серии Saphire Carbon

Это охотничья винтовка (говоря о версии Varmint) или, если угодно, охотничья и спортивная винтовка (в случае с версией Tactical) несущей ствол, изготовленный методом холодной ковки с мультирадиальной сверловкой (разработки Sabatti, дающей множество преимуществ) и диаметром 16 мм на срезе ствола. Стальная часть ствола покрывается затем многими слоями карбона до толщины 28 мм (Tactical) или с постепенно уменьшающимся до 22 мм к срезу ствола (Varmint).

Стволы Sabatti Saphire Carbon, версий Tactical или Varmint
Стволы имеют один диаметр на уровне патронника, но у версии Varmint они тоньше на срезе ствола.

Инженерное  решение

Легкость стволов особенно важна для горных охотников, а прочность для практикующих высокоточную стрельбу. Затвор также должен быть лёгким, отсюда следует множество проблем, сходящихся в итоге к одной: разница материалов. Затвор по факту изготовлен из лёгкого сплава – в данном случае из Ergal 55,  Al-Zn-Mg-Cu сплава часто используемого для деталей, испытывающих высокие нагрузки, дополнительно анодированного и обладающего высокой прочностью более чем 500-510 Н/мм2. С другой стороны рукоятка затвора выполнена из стали. Два материала с разной твердостью: безусловно, более твёрдый при соприкосновении неизбежно повредит более мягкий, что недопустимо. .

Логотип Sabatti на винтовке версии Tactical.
Логотип и фирменный знак компании отчетливо видны на версии Tactical.

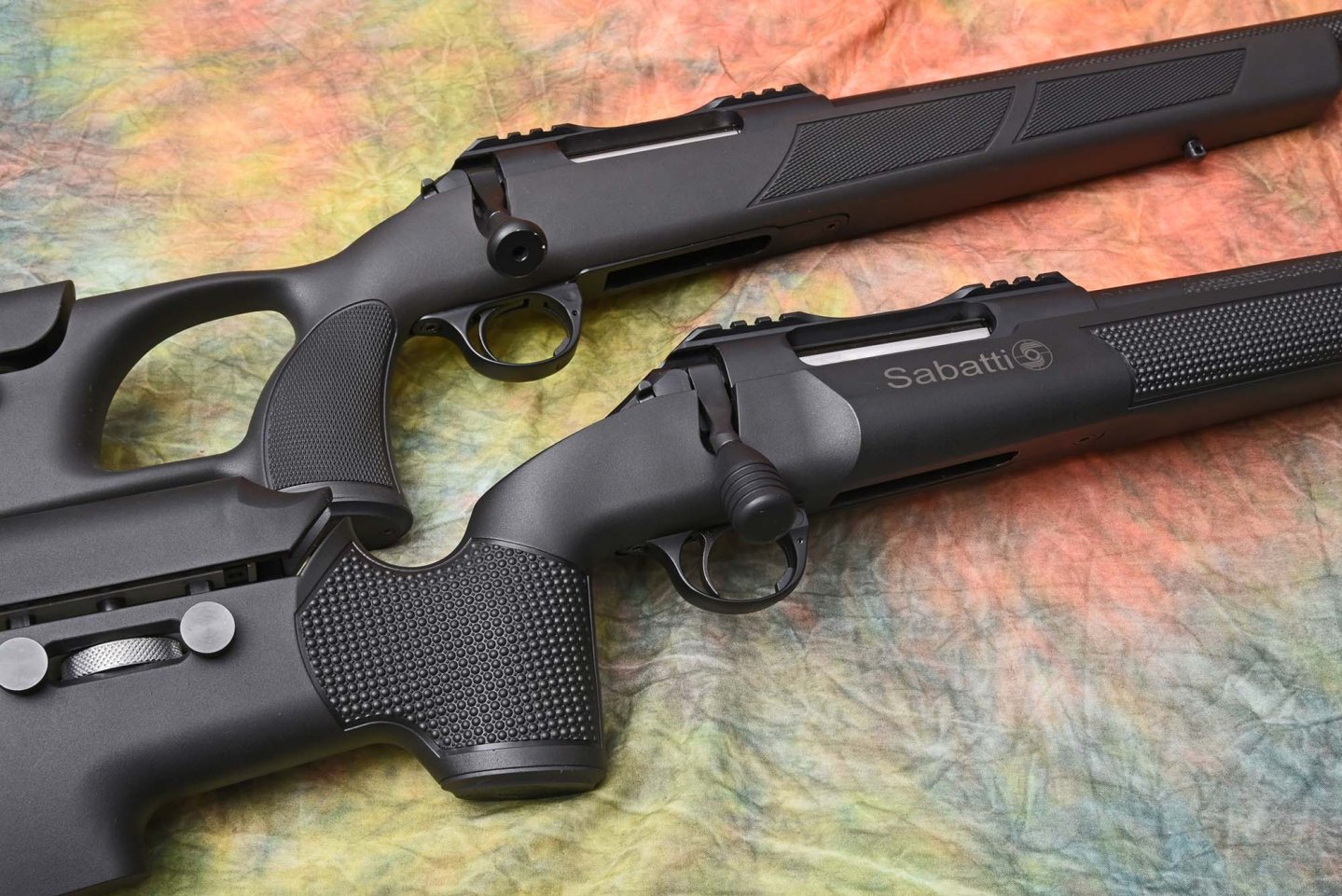

Sabatti Saphire Carbon, версии Tactical и Varmint.
Положение «огонь» чётко обозначено красной точкой.

Кроме того, остаётся проблема экстракции гильз . Иные компании, идут по пути извлечения гильз за счёт перемещения зацепов при закрывании и открывании затвора. Это работает, но в случае с длинными боеприпасами, особенно бутылочной формы, возникает проблема дополнительного усилия. Как следствие: дополнительный износ стволов, их перегрев и потеря точности. Современные материалы, примиряемые производителем призваны избежать эту проблему, посмотрим.

Sabatti Saphire Carbon, версии Tactical и Varmint.

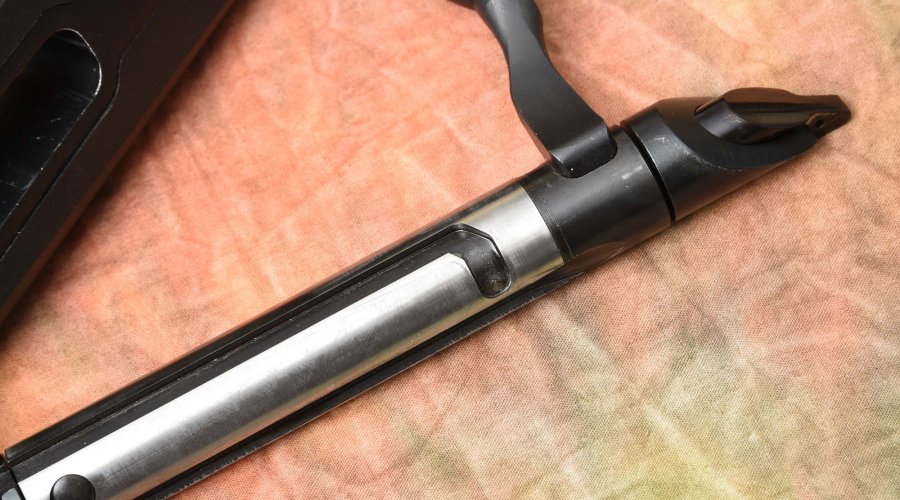

Затвор извлечён.

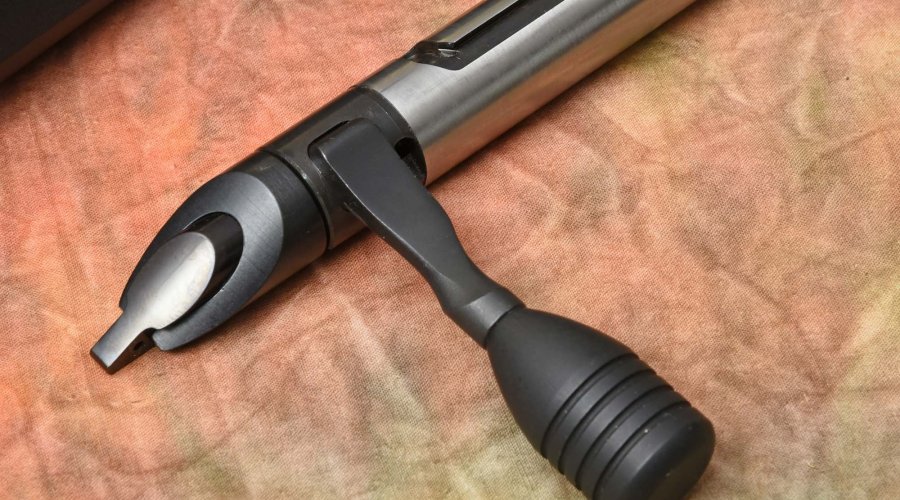

Затвор винтовки Sabatti Saphire Carbon
Боек не вращается на своём месте, повышая надежность УСМ.
Sabatti Saphire Carbon, версии Tactical и Varmint

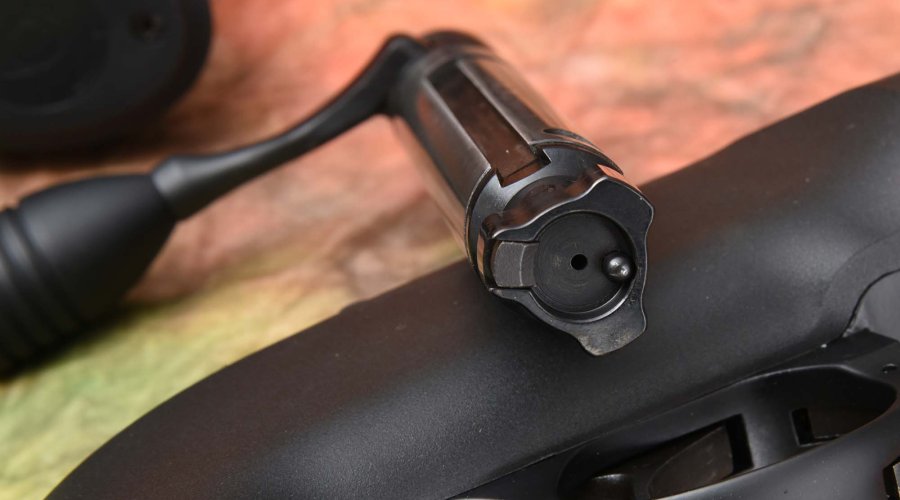

Затвор с тремя зацепами поворачивается только на 60 градусов.

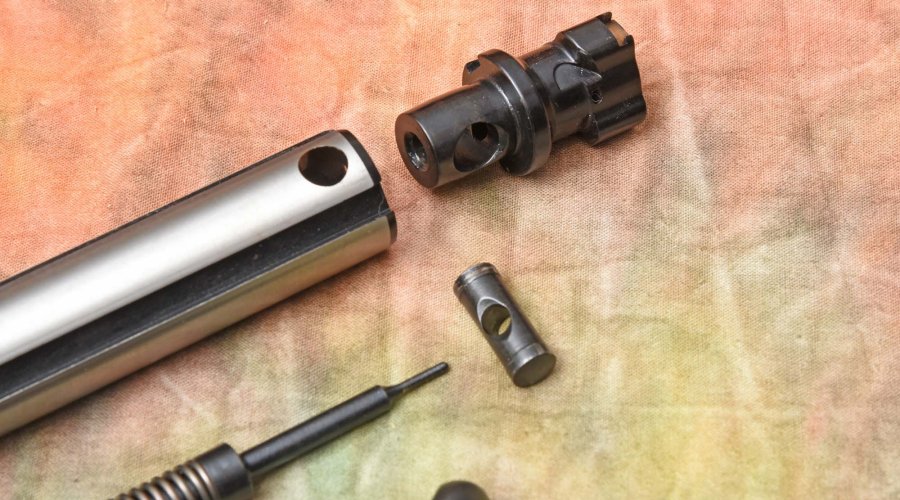

Затвор винтовки Sabatti Saphire Carbon
Головка затвора заменяемая. Фиксатор головки фрезерован чтобы боек свободно проходил через него.

В других системах первично экстракция осуществляется телом затвора, в котором и выфрезерованы экстракторы. В данном случае анодированный алюминий скорее компромисс, чем решение. Система работает, но никто не знает как долго она прослужит. С коммерческой точки зрения об этом можно не думать, решив, что этого ресурса будет достаточно с учетом небольшой стрелковой нагрузки на охоте.

Эммануэле Сабатти подошёл к решению этой проблемы не как коммерсант, но как инженер. Это означает, что в затвор из лёгкого сплава внедрена стальная вставка , она надёжно закреплена в нем и через неё проходит боек. Боек скользит внутри камеры фрезерованной в корпусе затвора.

Традиционная насечка на рукоятке приклада
Традиционная насечка на рукоятке приклада с отверстием под большой палец.
Насечка на рукоятке винтовки
Насечка на рукоятке винтовки версии Tactical эффективна даже при использовании перчаток.

Ствол

Приклады Sabatti Saphire Carbon и Tactical Varmint
Приклады Sabatti Saphire Carbon и Tactical Varmint в сравнении.

Вернёмся к стволам, которые, даже изготовленные из одного материала - представляют представляют собой комплексную систему. Как известно, ствол колеблется в момент выстрела в различных направлениях, так сказать, «дышит». Один из видов колебаний разностороннее, другой -  синусоидальное колебание и именно оно нас интересует в контексте высокоточной стрельбы. Если мы попортившем провести горизонтальную линию, представляющую ось ствола, синусоида будет пересекать ее в точке, называемой узлом. Эта точка остаётся неподвижной, в то время как весь ствол упруго колеблется. Если узел располагается на срезе ствола,  о при прочих равных условиях такой ствол будет самым точным, соотвественно при смещённом узле от страза ствола мы получим плохую точность выстрела. Правильное расположение узла на срезе ствола зависит от множества факторов,  от диаметра до станины. К примеру плавающий ствол обычно бывает хорош, но в нашем случае, задача ещё более сложная, ведь наш ствол сложный по составу материалов. Это приводит к ому, что уже после нескольких выстрелов ствол теряет точность, особенно в холодных условиях стрельбы. В этот раз проблем была решена путём долгих, длиной в два года, исследований, завершившихся точным определением точек контакта между материалами, входящими в состав ствола. Мы вынуждены опустить дальнейшие детали, увиденного нами, дабы не разглашать секрет производителя.

Высокий регулируемый гребень
Версия Varmint отличается высоким регулируемым гребнем.

Ствол должен быть соединён с затвором. Производитель использовал для этого промежуточный короткий стальной цилиндр, имеющий с одной стороны резьбу, для накручивания ствола, а с другой стороны конус, призванный принять экстракторы затвора. Материал, использованный для изготовления - закаленная сталь, состав которой остался неизвестным.

Основание для крепления оптики на Sabatti Saphire Carbon.
Основание для крепления оптики.
Высверленная рукоятка затвора на версии Varmint
Высверленная рукоятка затвора на версии Varmint. Всего лишь несколько грамм, но и они имеют значение.

Гораздо менее престижный, чем Дамасская сталь, но от в то же время значительно более дешевый и надежный, а также лёгкий в производстве. Стандартный механизм включает в себя очень чувствительный спусковой крючок. По запросу возможна комплектация винтовки трёхуровневым       матчевым спусковым крючком или новым двухуровневым. Вне всякого сомнения подобное предложение приятно удивит пользователей, удовлетворив самые высокие требования стрелков.

Приклад версии Tactical имеет черты Tactical Syn’s, в то время как приклад версии Varmint имеет более изящное цевье с плоской нижней частью для лучшей адаптации к надежным опорам. Гребень приклада версии Tactical имеет микрометрическую регулировку и может легко быть отрегулирован простым смещением, версия  Varmint имеет более простые регулировочные элементы.

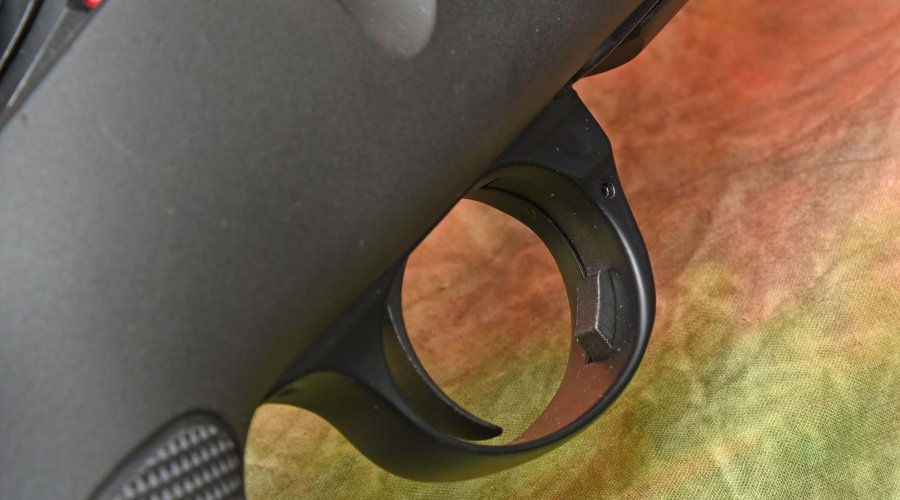

Кнопка выброса магазина
Кнопка выброса магазина расположена внутри скобы спускового крючка.

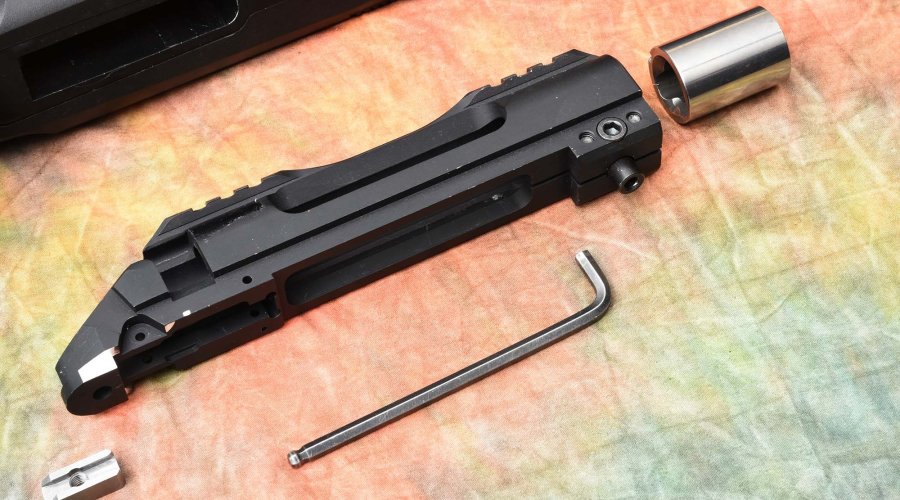

Соединительный цилиндр из цементированной стали
Соединительный цилиндр из цементированной стали и задняя стальная вставка.
Выемки для трех боевых упоров затвора
Выемки для трех боевых упоров затвора очень хорошо выполнены.

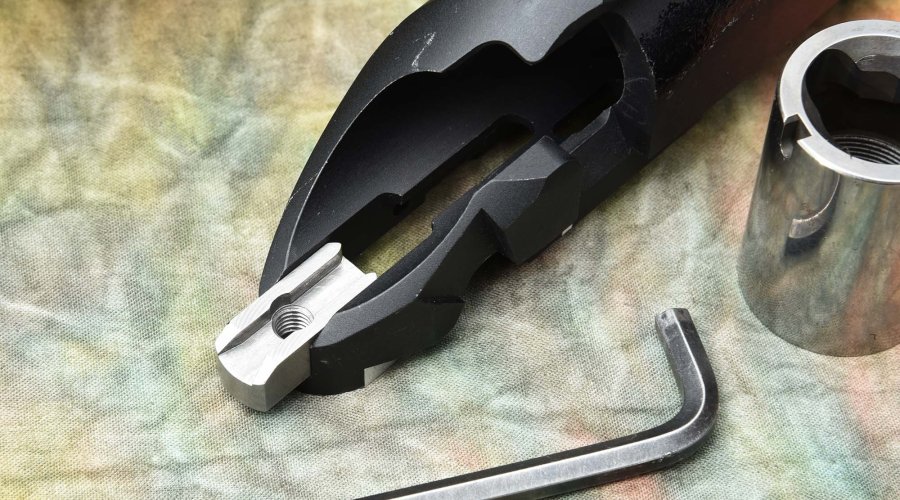

Деталь, отвечающая за первичную экстракцию Sabatti Saphire Carbon.
Элементы задней части затвора поддерживают деталь, отвечающую за первичную экстракцию.

Sabatti Saphire Carbon: технические данные

Производитель:

Sabatti //  http://www.sabatti.it/

Модель:

Saphire Carbon

Версии:

Tactical и Varmint

Тип:

Охотничья и спортивная винтовка (Tactical), охотничья винтовка (Varmint)

Калибр:

.308 Winchester (доступны различные калибры)

Ствол:

композитная сталь + карбон

Тело ствола:

Сталь холодной ковки

Диаметр:

16 мм на срезе

Карбоновая оболочка:

Постоянного диаметра 28mm (Tactical) и ступенчатая  28-22 mm (Varmint)

Длина ствола:

66 см

Затвор:

С головкой с тремя зацепами, заменяемый

Ротация:

60 градусов

Приклад:

Полимерная, усиленная стекловолокном

Регулировка гребня приклада:

Высота и отвод (Tactical), высота (Varmint)

Прицельные  приспособления:

Отсутствуют, крепёж под планку Пикаттини

Магазин:

Съёмный, коробчатый

Ёмкость  магазина:

Вес:

4,1 кг (Tactical) - 3,5 кг (Varmint)

Стоимость:

2145 евро (Tactical), 1715 евро (Varmint)
