Компоновка «буллпап» в стрелковом оружии означает, что спусковой крючок и рукоятка управления огнем в оружии такой компоновки расположены перед казенной частью ствола. При этой компоновке затвор, а также в случае их наличия магазин и механизмы перезарядки располагаются позади спускового крючка, в случае длинноствольного оружия – в прикладе или над ним. Основными достоинствами компоновки буллпап по сравнению с традиционной обычно считаются меньшая общая длина оружия при заданной длине ствола и лучший баланс. Недостатками буллпапов как правило называют неудобство смены или дозарядки магазинов и проблемы при стрельбе с левого плеча (связанные с выбросом гильз в непосредственной близости от лица стрелка).

По большому счету, компоновка буллпап смогла появиться лишь после распространения унитарных патронов, благодаря которым воспламенение заряда было надежно «спрятано» внутрь оружия – в более ранних дульнозарядных системах открытое воспламенение заряда происходило бы всего в нескольких сантиметрах от глаз стрелка, постоянно подвергая его серьезному риску.

Ранние образцы оружия компоновки буллпап

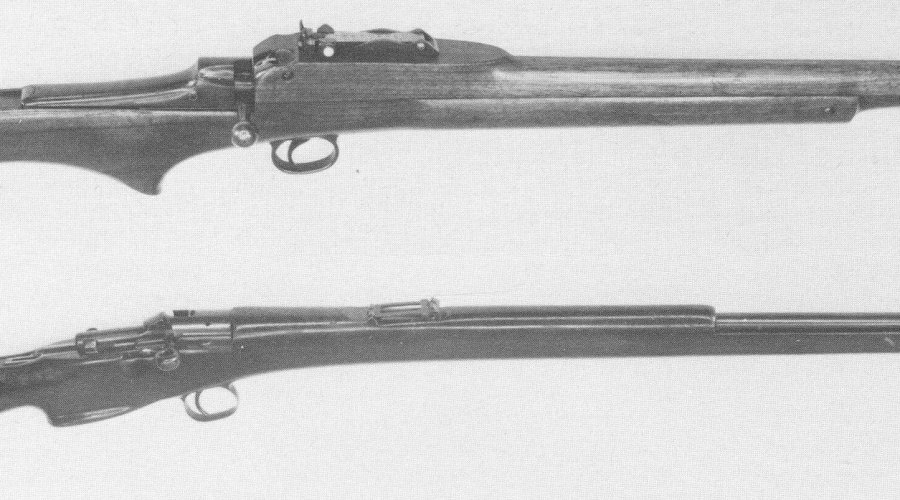

Винтовки Торнейкрофна (сверху) и Годсала (снизу), примерно 1905 год
Ранние образцы оружия компоновки буллпап

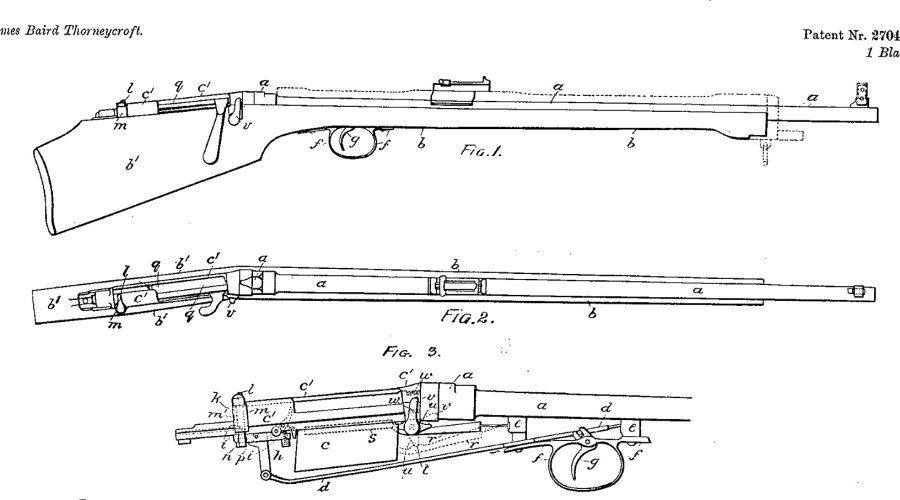

Схема из патента Джеймса Байрда Торникрофта (James Baird Thorneycroft) его винтовки с продольно-скользящим поворотным затвором, выполненной по схеме буллпап
Ранние образцы оружия компоновки буллпап
Схема из патента Фокона на его «сбалансированную» винтовку (1911)
Ранние образцы оружия компоновки буллпап
Демонстрация применения винтовки Фокона (1911)

Первым более или менее известным образцом в компоновке буллпап стала магазинная винтовка системы шотландца Торнейкрофта (Thorneycroft), запатентованная в Великобритании в 1902 году. Эта винтовка создавалась с тем, чтобы обеспечить минимально возможную длину оружия при сохранении заданной длины ствола, и, как следствие, баллистических характеристик оружия. В винтовке Торнейкрофта коробчатый магазин был спрятан в прикладе, а спусковой крючок соединялся с шепталом длинной тягой. Система Торнейкрофта была в нескольких вариантах испытана британской армией, но в результате отвергнута в пользу винтовки “rifle, short, magazine, Lee-Enfield” (кратко  SMLE), имевшей традиционную компоновку.

Практически одновременно с Торнейкрофтом аналогичную систему предложил британской армии и некто Годсал (Godsal), однако и его магазинную винтовку в компоновке буллпап ждал провал.

В 1910 году за разработку армейской винтовки в компоновке буллпап взялся француз Фокон (Faucon).

Он поставил перед собой задачу так модернизировать новейшую опытную самозарядную винтовку системы Минье (Meunier), чтобы сделать максимально комфортной стрельбу из нее в положении стоя, с колена или с ходу. Патент Фокона был озаглавлен «сбалансированная винтовка» (Fusil équilibré), благодаря тому, что по версии конструктора оружие располагалось поверх плеча стрелка, балансируя на нем, так что большая часть массы оружия приходилась на плечо, а не на руки.

В таком варианте затыльник приклада располагался под оружием, перед магазином и в районе цента масс, а под передней частью оружия располагалась пистолетная рукоятка управления огнем и спусковой крючок. Для своего времени это была весьма оригинальная конструкция, значительно опередившая время.

Первая Мировая война дала новый и во многом неоценимый опыт, и практически сразу по ее окончании начали появляться новые опытные системы в компоновке буллпап.

Американец Фордайс  (Fordyce) в 1918 году поставил перед собой примерно ту же задачу, что и Фокон до войны, с той только поправкой что Фордайс решил приспособить для стрельбы «с ходу» ручной пулемет.

Ранние образцы оружия компоновки буллпап

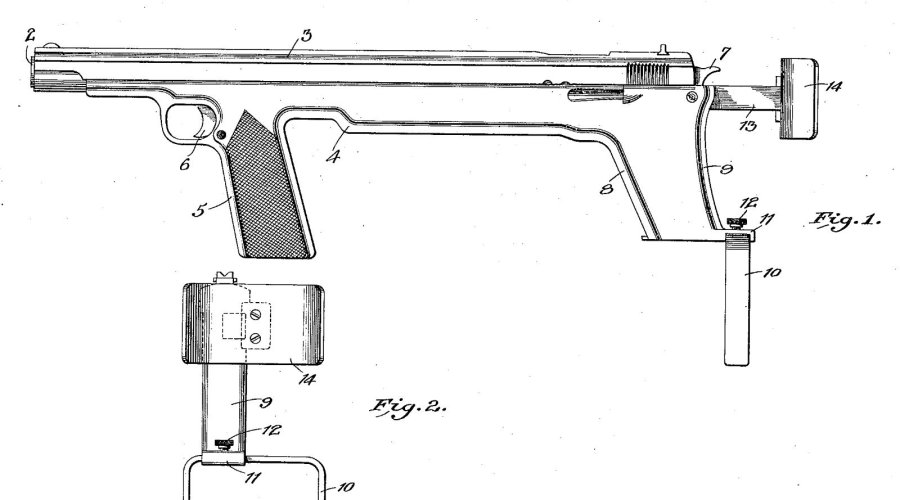

Схема из патента Уэлша на пистолет в компоновке буллпап (1918)
Ранние образцы оружия компоновки буллпап

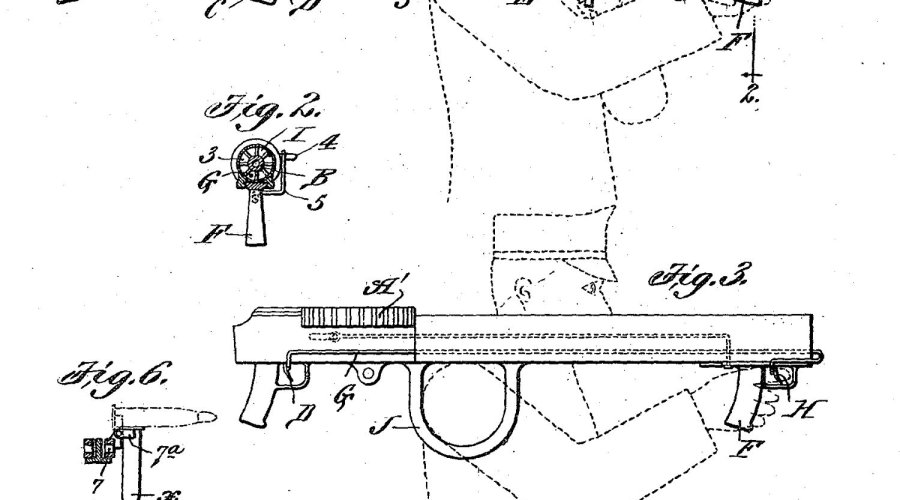

Схемы из патента Фордайса на его пулеметы в компоновке буллпап (1918)
Ранние образцы оружия компоновки буллпап
Рисунок из патента француза Делакра (1937)

Первым шагом стала модификация обычного пулемета Льюиса с тем, чтобы он в боевом положении располагался на плече стрелка. Для удержания оружия и управления стрельбой на кожух ствола снизу крепилась дополнительная рукоятка со спусковым крючком, связанным со штатным длиной тягой. Вторым шагом было избавление от ставшего «ненужным» приклада и добавление петли, в которую продевается рука, так чтобы оружие более надежно удерживалось на плече. И, наконец, в самом радикальном варианте конструкции неудобный Льюисовский диск заменялся оригинальным магазином с бесконечной замкнутой лентой, в котором патроны располагались перпендикулярно стволу и поворачивались на 90 градусов перед подачей в ствол. Неизвестно, существовали ли все варианты системы Фордайса в металле, но самый простой вариант переделки пулемета Льюиса выглядел вполне реалистично для своего времени.

В том же 1918 году получил свой патент на систему буллпап и другой американец , некто Уэлш (Welsh). Этот господин попытался решить проблему повышения эффективности стрельбы из пистолета, путем переноса нагрузки от веса и отдачи оружия с кисти и запястного сустава на предплечье и плечевой сустав. Оружие Уэлша представляло собой длинноствольный самозарядный пистолет, у которого магазин располагался в задней части оружия, в выступающем вниз корпусе, а вот рукоятка управления стрельбой и спусковой крючок находились сразу позади дульного среза, под стволом. При стрельбе большая часть массы оружия лежала на предплечье стрелка. Данных о существовании этой системы «в металле» также, увы, не имеется.

Ранние образцы оружия компоновки буллпап

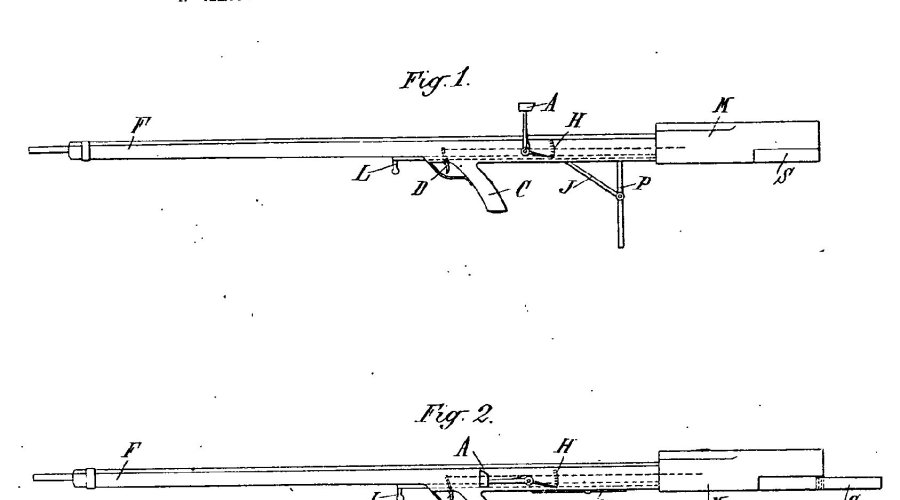

Схема «армейской винтовки» американца Каннингема (1920)
Ранние образцы оружия компоновки буллпап
Опытное чехословацкое противотанковое ружье ZK-382 (1938)
Ранние образцы оружия компоновки буллпап

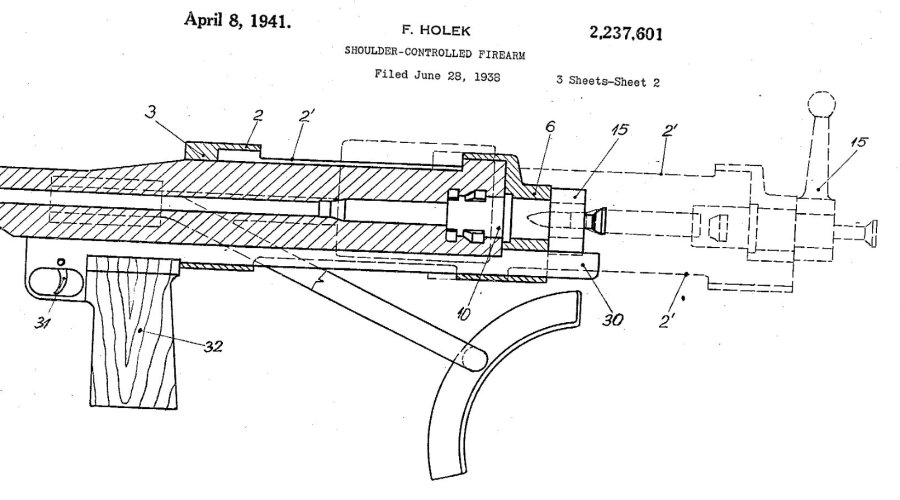

Схема из одного из патентов братьев Холеков, описывающих опытное противотанковое ружье компоновки буллпап (1938)
Ранние образцы оружия компоновки буллпап

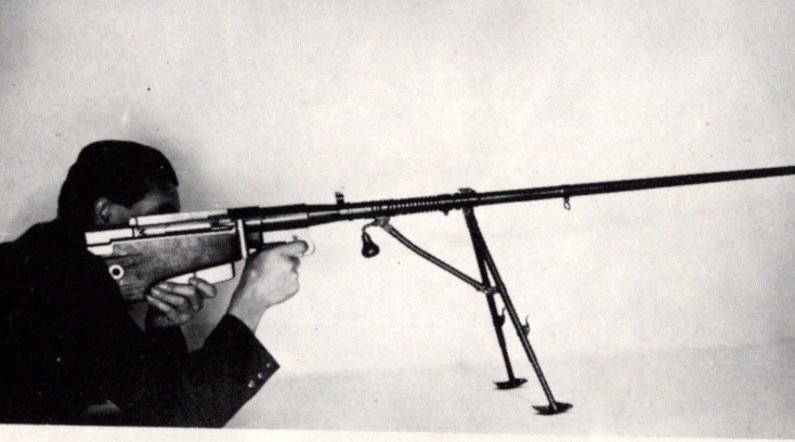

Прототип Holek ZK-382 был изготовлен на заводе Zbrojovka Brno в 1938 году

Всего через два года после описываемых событий в США был выдан еще один патент, кратко озаглавленный «военная винтовка».

В этом патенте сержант американской армии Каннингем (Cunningham) описывал весьма передовую для своего времени систему – армейскую самозарядную винтовку в компоновке буллпап, с емким магазином (до 20 патронов), скрытым в прикладе. Винтовка имела газоотводную автоматику, а в задней части приклада под его гребнем располагалось большое продольное окно. Его назначением было предоставить стрелку возможность удобного хвата оружия для штыкового удара, позволяя использовать всю длину оружия и не ставя стрелка с «коротким» буллпапом в невыгодное положение при штыковой схватке против врага, вооруженного «обычной» винтовкой.

В 1936 году во Франции некто Делакр получил патент на систему, прямо перекликающуюся по компоновке с пистолетом Уэлша, описанным выше.

В тексте патента упоминалось «оружие типа пистолет или револьвер», однако иллюстрации содержали весьма характерные изображения оружия с двумя спусковыми крючками, что прямо указывало на возможность ведения автоматического огня.

Таким образом, систему Делакра можно отнести к одной из первых попыток создать пистолет-пулемет в компоновке буллпап.

В конце тридцатых годов к числу стран, где велись активные работы по оружию в компоновке «буллпап» добавилась еще и Чехословакия.

В те годы во многих странах шли активные работы по созданию противотанковых ружей для вооружения пехоты. Отличительными характеристиками практически всех таких систем были длинные стволы, необходимые для разгона сравнительно небольших пуль до высоких скоростей, потребных для пробития брони. Для уменьшения габаритов оружия при заданной длине ствола чехословацкие оружейники, в первую очередь – легендарные братья Холеки (Holek) и обратились к компоновке буллпап.

В 1938 году на оружейном заводе в Брно было создано опытное противотанковое ружье ZK-382 под экспериментальный патрон 7.92x145мм.

А в 1941 году, уже под немецкой оккупацией, в серийное производство было запущено противотанковое ружье PzB M.SS.41 под германский патрон 7.92х94. Именно это противотанковое ружье, ограниченно использовавшееся немцами на ранних этапах Второй Мировой войны, может считаться первым образцом компоновки буллпап, когда-либо принятым на вооружение и производившемся серийно.

Ранние образцы оружия компоновки буллпап

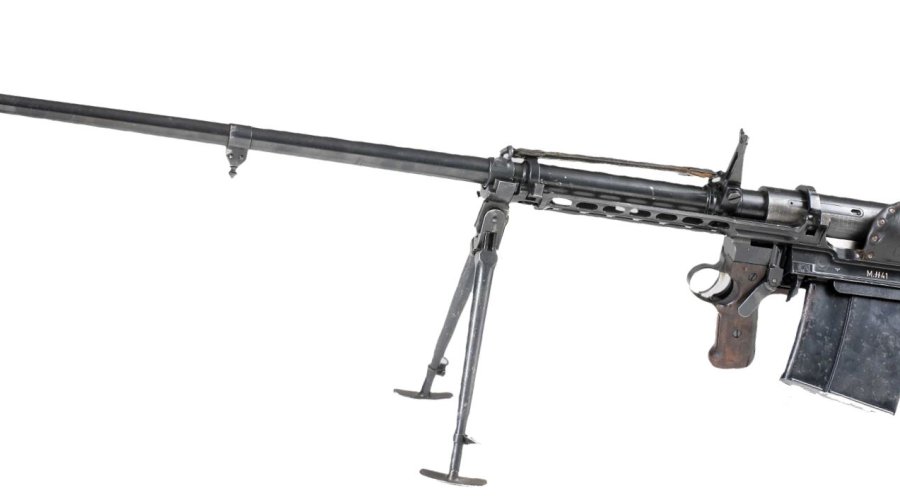

Чехословацкое противотанковое ружье PzB M.SS.41 может считаться первым серийно выпускавшимся и состоявшим на вооружении образцом оружия буллпап (1941)
Ранние образцы оружия компоновки буллпап

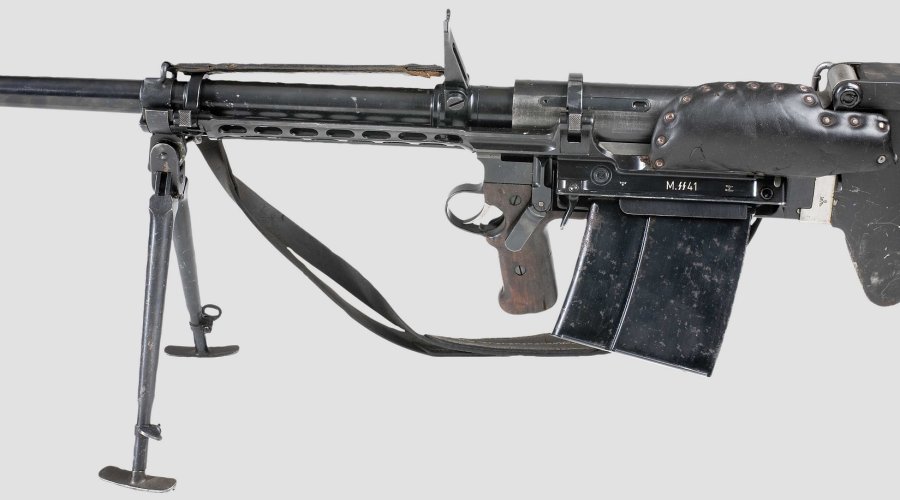

Чехословацкое противотанковое ружье PzB M.SS.41, вид на казенную часть ствола и магазин оружия
Ранние образцы оружия компоновки буллпап

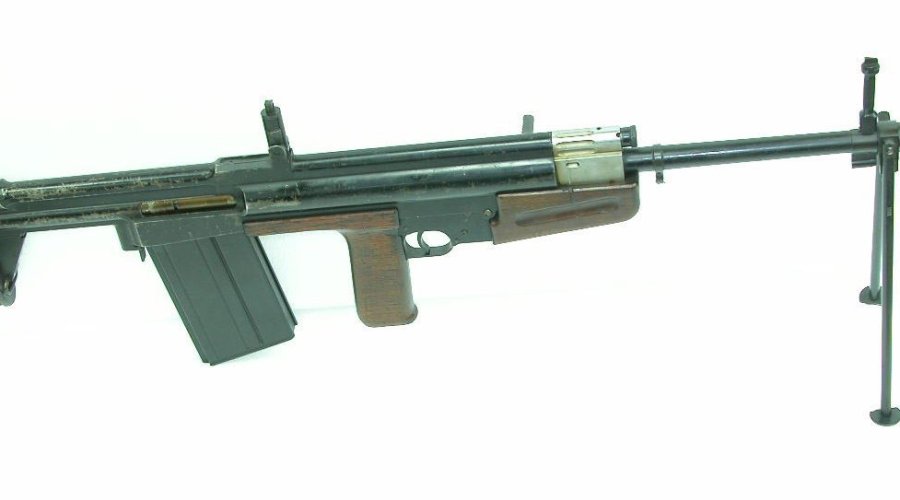

Опытная автоматическая 7.92мм винтовка ЕМ-1 системы Корсака (1944)
Ранние образцы оружия компоновки буллпап

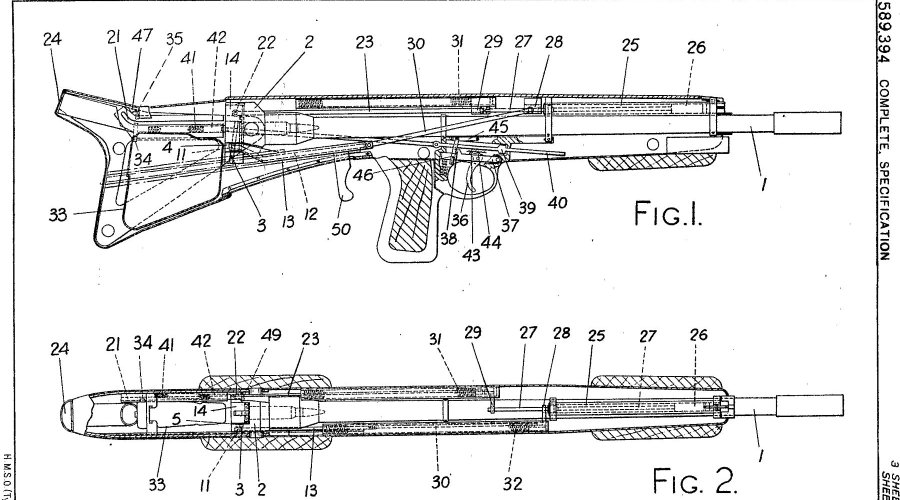

Схема устройства самозарядной снайперской винтовки Холла (1944)

В начальный период Второй Мировой войны, успешный для Гитлеровской Германии, значительное количество людей бежало с оккупированных территорий в другие страны, в частности в Великобританию. Среди них было и немалое количество конструкторов-оружейников. Сейчас уже не установить, стало ли возрождение концепции буллпап в Великобритании результатом «ввоза умов» или же англичане сами вспомнили о своих домашних заготовках 40-летней давности, однако в годы Второй Мировой войны на Британских островах произошел всплеск интереса к пехотному оружию в компоновке буллпап.

Одной из самых известных опытных систем этого периода считается автоматическая винтовка ЕМ-1 калибра 7.92х57 Маузер, созданная польским конструктором-иммигрантом по фамилии Корсак. По устройству основных механизмов ЕМ-1 имела значительное сходство с немецкой автоматической винтовкой FG-42, отличаясь от нее главным образом компоновкой буллпап с нижним расположением магазина и быстросменным стволом. Как минимум один образец винтовки ЕМ-1 сохранился в Великобритании до наших дней. Несколько менее известны работы англичан в области снайперских винтовок в компоновке буллпап. Эти винтовки также создавались под патрон 7.92х57 Маузер (состоявший на вооружении королевских бронетанковых войск Великобритании).

До нашего времени сохранилась информация о двух опытных снайперских винтовках. Первая, получившая индекс SREM-1 (Sniper Rifle, Experimental Model 1), являлась винтовкой с ручной перезарядкой при помощи подвижной назад-вперед пистолетной рукоятки управления огнем. Магазин с обойменным заряжанием был скрыт в прикладе. Вторая винтовка, известная по имени своего создателя Холла (Hall rifle), представляла собой самозарядное оружие с газоотводным механизмом и вертикально скользящим клиновым затвором. В своей системе Холл радикально подошел к проблеме выброса стреляных гильз у лица стрелка, присущей буллпапам. В его винтовке стреляная гильза после открытия затвора (сдвигавшегося вертикально вниз) выбрасывалась назад над плечом стрелка через специальный канал, проходящий в гребне приклада. Ни SREM-1, ни винтовка Холла в серию так и не попали, однако зерно упало в плодородную землю, чтобы всего через несколько лет прорости в виде первого пехотного автомата в конфигурации буллпап, формально принятого на вооружение. Однако это уже тема для следующей статьи.


Напоследок можно упомянуть опытную американскую автоматическую винтовку "Model 45A", в инициативном порядке собранную в 1945 году на Филлипинах американскими военными инженерами. Эта винтовка использовала магазины от ручного пулемета BAR m1918 и имела оптический прицел, совмещенный с рукояткой для переноски. Для своего времени это была весьма передовая конструкция, не получивша однако же какого либо развития.

Источники:

  • Ceskoslovenski rucni palne sbrane a kulomety. Miroslav Sada. 2004.
  • Catalogue of the Enfield pattern room. British rifles. 1981
  • Proud Promise. French autoloading rifles 1898-1979. Jean Huon. 1995
Ранние образцы оружия компоновки буллпап

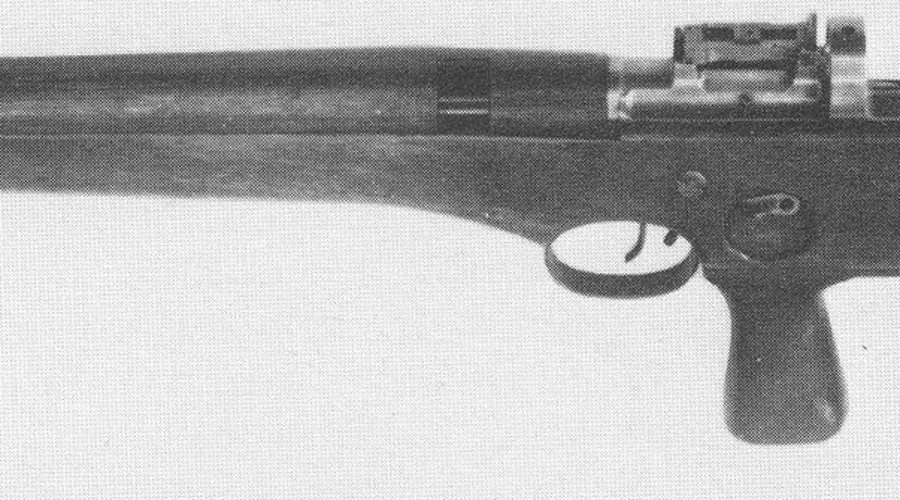

Опытная снайперская винтовка SREM-1, Великобритания (1944)
Ранние образцы оружия компоновки буллпап
Экспериентальная американская винтовка "Model 45A" в руках солдата армии США
Ранние образцы оружия компоновки буллпап
Оставайтесь с нами на all4shooters.com скоро выйдет 2 часть статьи: "Буллпап: четверть века экспериментов (1945-1970)".
