Хотя Heckler & Koch P9S не назовёшь компактным по его размерам, он выглядит элегантно. Кожух-затвора тонкий, ствол слегка выступает в передней части из-под пыльника затвора. Он вспыхивает ярким металликом, что добавляет цветовой акцент к преобладающему черному цвету. Затвор, изготовленный из штампованного листового металла, черный, блестящий по бокам и матовый сверху. Детали рамки, доступные взгляду, также чёрного цвета. Большая ее часть, сваренная из различных кусков металла, покрыта черным куском пластика, который образует рукоятку и спусковую скобу. Рукоятки, также сделанные из черного пластика в стандартной комплектации, охватывают заднюю часть рамки. Через экстракционное окно виден оголенный металл - часть удлинения ствола и фиксатора затвора. Точка на мушке ярко белая на целике оранжевые. Красная и белая точки показывают положение предохранителя. В общем, пистолет с необычным дизайном. Давайте посмотрим на технологию этого классического оружия.
Heckler & Koch на пути к P9S
В P9S - акроним расшифровывается как Pistole 9-Schuss, Spannabzug или 9-зарядный пистолет, Double-Action Trigger (УСМ двойного действия) - производитель пистолета, базирующийся в Оберндорфе, Швабия, вобрал в себя весь свой опыт из своих предыдущих разработок оружия и добавил множество инноваций в разработку этой новинки. В 1956 году Heckler & Koch собрал первые винтовки CETME, разработанные в Испании для вооруженных сил Германии, а затем изготовил оружие, которое в дальнейшем легло в основу большой серии G3. С пистолетом-пулеметом MP5 Heckler & Koch укрепил свою репутацию в разработке качественного оружия для военных и правоохранительных органов, а с HK4 у Heckler & Koch появился инновационный пистолет в каталоге, который стал служебным в немецких силовых ведомствах. Одной из его особенностей является конструктивная возможность смены калибров: 7.65мм Browning и .22 LR.
Heckler & Koch P9 в деталях
В 1968 году был разработан P9 калибра 9 мм Para. На этапе проекта он планировался как полностью автоматическое оружие и предназначался для оснащения танковых бригад и десантников, но производился только как самозарядный пистолет с гражданскими характеристиками. Два года спустя, в 1970 году, был добавлен ударно-спусковой механизм двойного действия. P9S был готов. И P9, и P9S имеют внутренний курок. Он может быть взведен с помощью рычага взвода на левой стороне рукоятки, а в комбинации с курком он также может быть снят с боевого взвода. Рычаг взвода представляет собой штампованную деталь из листового металла, покрытую пластиком. Но настоящая особенность в конструкции пистолета - это система блокировки.
Система роликовой задержки в G3 и MP5
Система с задержкой действия блокировки ролика в G3 и MP5A - это то, что Heckler & Koch называет этим типом действия. В отличие от MG 42, управляемой отдачей и блокируемой роликами, она не создает жесткой блокировки между затвором и стволом. Поэтому технически правильно классифицировать его как систему отсрочки с задержкой. Базовая конструкция включает в себя боевую личинку с одним фиксирующим роликом с левой и правой стороны.

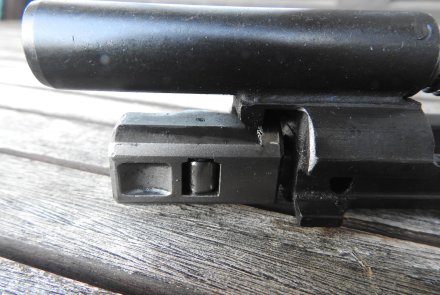

Корпус затвора выталкивает ролики из боевой личинки в заключительной фазе цикла блокировки и держатель болта значительно тяжелее относительно боевой личинки. В случае с G3 и MP5, когда затвор закрыт, два ролика, содержащиеся в боевой личинке, опираются снаружи на удлинитель цилиндра и внутренне на клин, соответственно, называемый фиксирующим элементом.
Механизм действия: под давлением заряда горящего пороха нижняя часть гильзы прижимается к поверхности боевой личинки. Все это при этом начинает двигаться назад. Стопорные ролики теперь вдавливаются в углубления удлинения ствола и направляются внутрь к наклонным поверхностям запирающего элемента, толкая его назад вместе со всем держателем болта. Держатель болта ускоряется. Он движется назад быстрее, чем боевая личинка. Наконец, он увлекает боевую личинку с собой, и замок открывается. В моделях G3 и MP5 затвор проходит в направляющих, которые выштампованы в ресивере.
Конструкция затворов в Heckler & Koch P9S

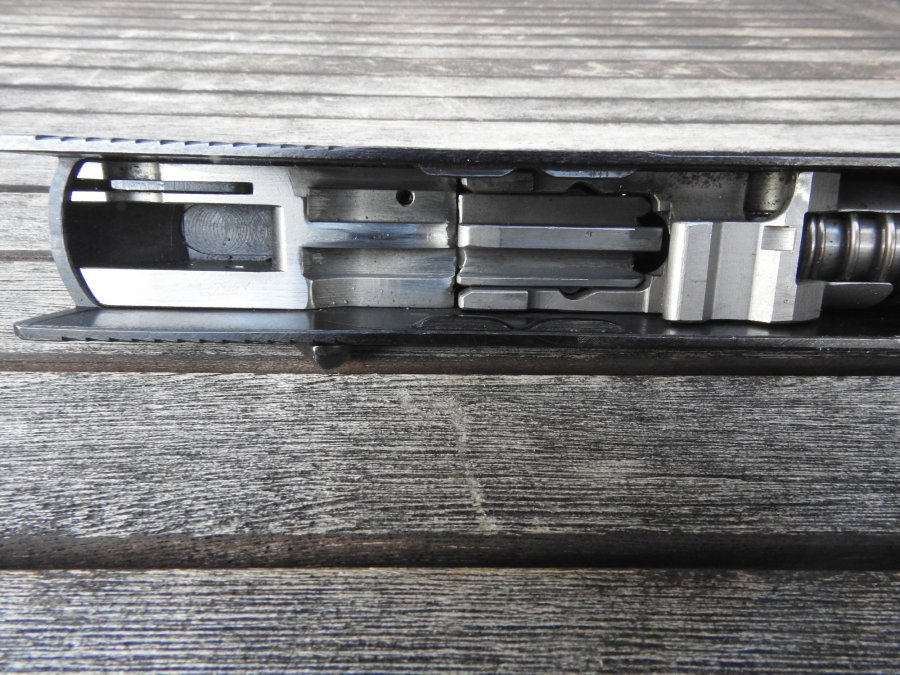

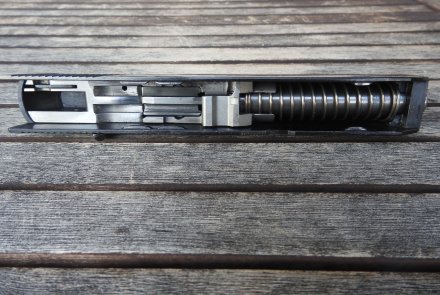

В P9S функция практически одинакова. Но, на самом деле, структура отличается. У P9S отсутствует ствольная коробка, как мы знаем по G3 и MP 5. Вместо этого у него есть затвор, который, как и у многих других самозарядных пистолетов, фактически «скользит» по рамке. В этот кожух-затвора вставлен сплошной блок (корпус затвора), который также образует фиксирующий элемент. Боевая личинка с двумя характерными роликами расположена на этом блоке и закреплена подпружиненным фиксатором. Возвратная пружина, которая в случае с G3 и MP 5 размещена в так называемой трубке взводящей трубы над стволом, установлена здесь вокруг ствола. Ствол не движется во время стрельбы.

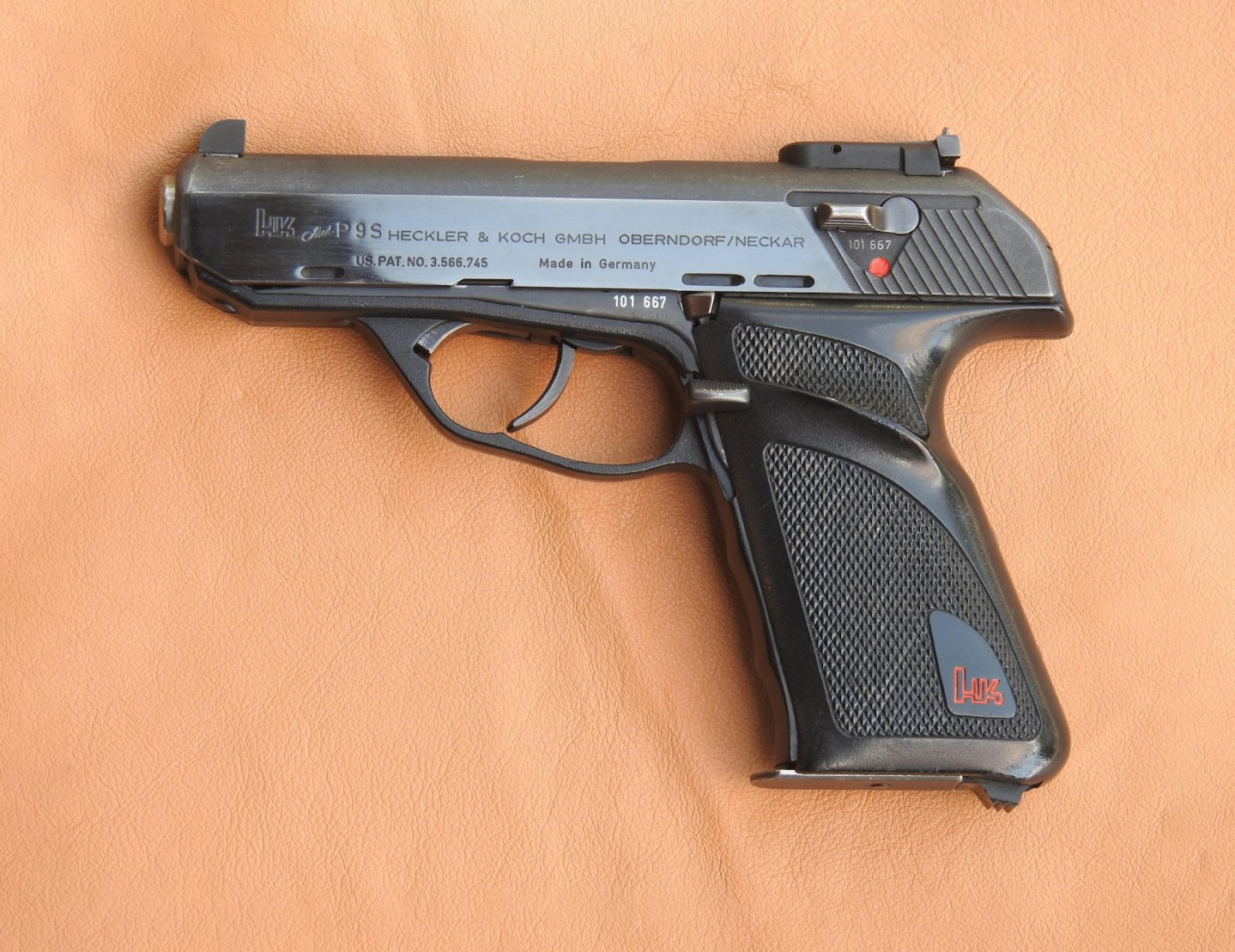

У ранних P9S есть особенность по сравнению с более поздними моделями: у них нет канавок.
Эта функция, которая считалась существенной для надежной работы на G3 и MP5, была первоначально опущена здесь. С преобразованием из 6-канавкой в 4-канавную многоугольную нарезку также были включены камерные канавки.
Эти канавки обеспечивают более надежное извлечение гильзы патрона. Следы канавок камеры часто хорошо видны на корпусах извлеченных гильз.
Заключение
В результате P9S является пистолетом, который стреляет необыкновенно мягко - тем более, что отдача дополнительно ослаблена буфером в передней части рамки рукоятки. На рынке P9S вскоре проиграл P7 от той же компании, которая была всего на несколько лет моложе. Таким образом, количество устройств P9S в целом оставалось низким. Помимо версии калибра 9 мм Para, была также версия .45 ACP и одна калибра 7.65 мм Para. К стандартной версии вскоре присоединились спортивные модели с более длинным стволом и регулируемыми прицелами. Сегодня это востребованный предмет коллекционирования и он технически ценен особенно из-за его системы блокировки. В настоящее время эта модель время от времени предлагается в хорошем состоянии по ценам от 700 до около 1.000 евро на коллекционных рынках или в интернете.
