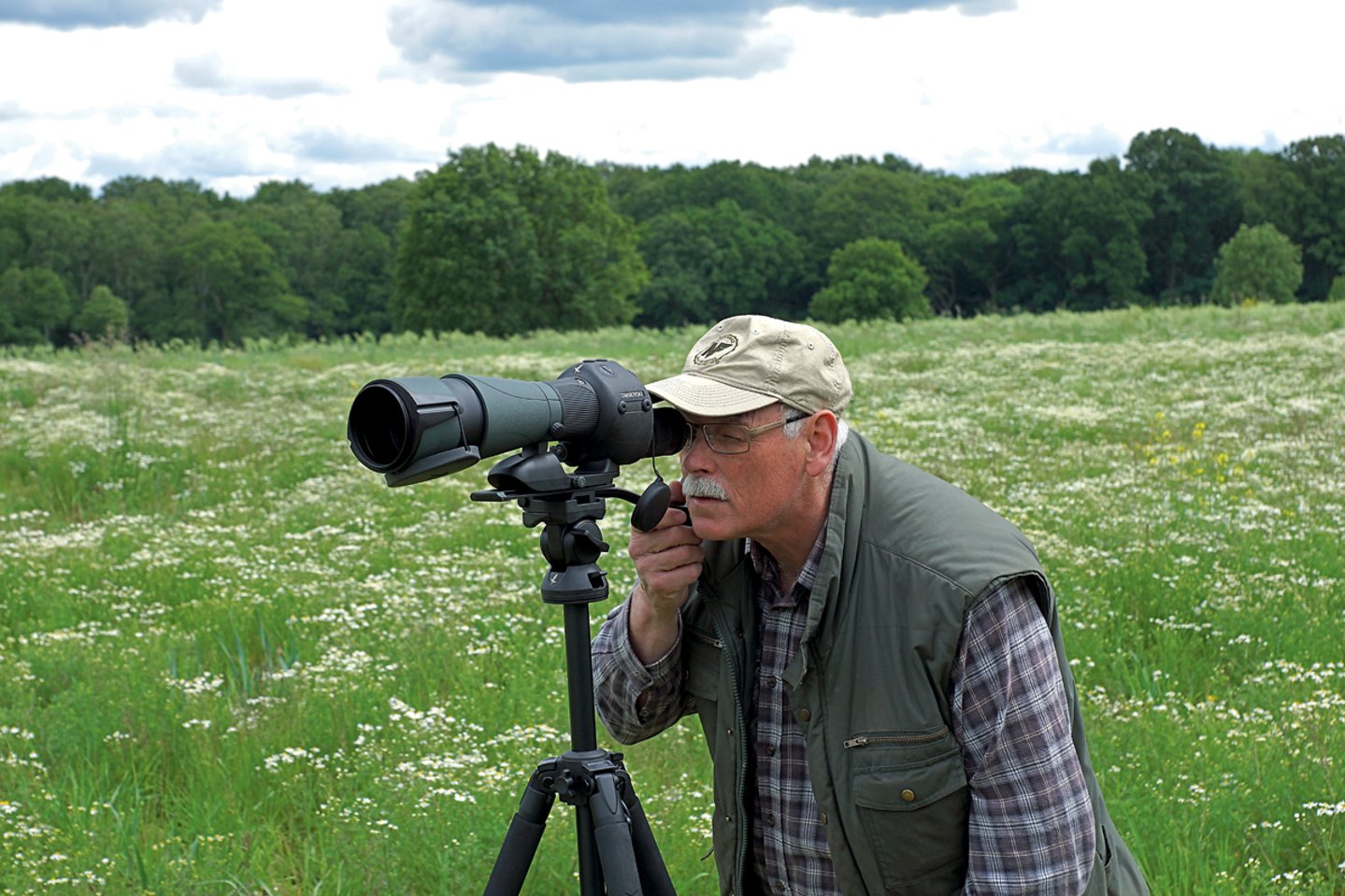

Тест: зрительная труба Swarovski Optik STR 80

Зрительные трубы со штриховой сеткой на рынке имеются уже давно. В тоже время штрихи либо вытравливаются на стекле,  либо выжигаются лазером, таким образом присутствуют всегда. Только у Swarovski Optik STR 80, в отличие от других, изображения штрихов  проецируются и по желанию пользователя могут при помощи поворотного переключателя убираться или снова устанавливаться. Штриховая сетка в зрительной трубе служит – так же как и в высокоточных лазерных дальномерах – в первую очередь для измерения расстояния, однако, кроме этого она может быть полезной еще во многих случаях. В частности, можно легко определить, насколько отклонилась точка попадания от точки прицеливания на мишени. Кто, например, пристреливает оружие, для того STR 80 будет воистину бесценным помощником.

Но наблюдательный прибор будет действительно эффективен только тогда, когда стрелок и наблюдатель работают в команде-двойке и при этом используют оптический прицел и зрительную трубу с одинаковым видом прицельной сетки. За счет этого коммуникация значительно упрощается и ускоряется,  поскольку в четких командах наблюдателя „две MOA выше, одна MOA влево!" не остается места для интерпретаций, так что следующий выстрел должен прийтись точно в „яблочко“.

Swarovski STR-80: технические детали

Swarovski STR 80 дает возможность выбора между проецируемыми штриховыми сетками в угловых минутах MOA (Minute of Angle) или миллирадианах MRAD (Milliradian), так что зрительная труба на практике может комбинироваться со штрихами или настройкой прицельной сеткой соответствующего оптического прицела. Важно в данном сочетании то, что сетка зрительной трубы имела бы не только одинаковую систему единиц, но и обладала точно такой же ценой деления штрихов, как и в оптическом прицеле.



Использовавшийся нами тестовый экземпляр с сеткой в MOA имел достаточно точное деление шкалы, у которой каждый штрих соответствовал одной угловой минуте. С точки зрения размеров линий, сетки MOA и MRAD идентичны, обе имеют толщину линий 0,03 MR, что соответствует перекрытию 3 мм на 100 метров. Отключаемая штриховая сетка, которая в деактивированном состоянии обеспечивает наблюдение без каких-либо помех, может использоваться во всем диапазоне увеличений и подстраиваться к освещению окружающей среды с 10 дневными и 5 ночными ступенями яркости.



Оптические характеристики зрительной трубы высокой четкости STR 80, по опыту нашего использования, не дают никакого повода для критики. Тем не менее, светопропускание в 75% несколько меньше, чем у других моделей, не имеющих отключаемой штриховой сетки. Пониженное светопропускание не столь уж заметно при работе в условиях дневного света. Гораздо важнее выходной зрачок, определяемый диаметром объектива, деленным на увеличение. Так как большинство людей при дневном свете имеют диаметр зрачка глазного яблока примерно 2 мм, размеры выходного зрачка должны быть по возможности не ниже этой величины, иначе изображение будет темным. Когда имеется достаточно света, это не столь проблематично. Однако в пасмурный день было бы лучше перейти с 60-кратного на 40-кратное увеличение, поскольку STR 80 обладает диаметром объектива 80 мм. 80:40=2 мм подходит великолепно, когда света недостаточно.



При оценке результатов попаданий в мишень разрешение  и контраст являются решающими. Обычно на черном фоне и на черном круге мишени, как правило, трудно определить положение пробоины. В нашем эксперименте мы смоделировали похожую ситуацию и, как вы можете легко увидеть на снимках, оптические характеристики STR 80 убедительны. Уже при 20-кратном увеличении пробоины от выстрелов хорошо распознаются, а при 40-кратном увеличении уже нет никаких поводов для сомнений. Оно полностью достаточно, чтобы без труда различить тонкие линии толщиной всего 0,2 мм на стоящей в удалении 100 метров мишени.

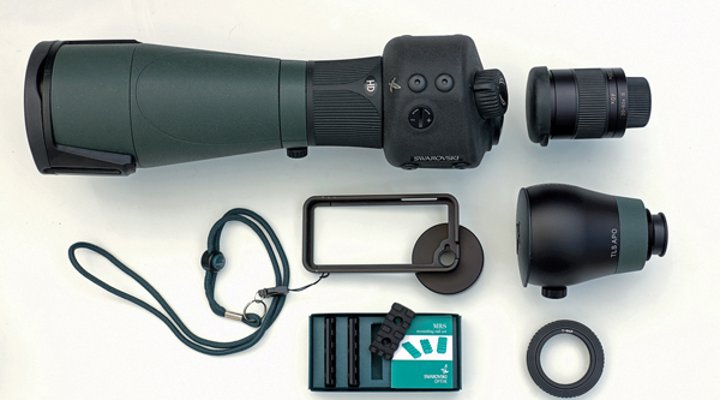

Зрительная труба Swarovski Optik STR 80 в разборке
Swarovski Optik STR 80 c окуляром, адаптером для iPhone 5, TLS APO c адаптерным кольцом и планками Пикатинни.
Мишень на 100 м при 20-кратном увеличении - тест зрительной трубы Swarovski Optik STR 80
Swarovski STR 80: Мишень на 100 м при 20-кратном увеличении.
Swarovski Optik STR 80 мишень при 40-кратном увеличении
Swarovski STR 80: при 40-кратном увеличении попадания на мишени видны лучше.
Swarovski Optik STR 80 мишень при 60-кратном увеличении
Swarovski STR 80: Мишень на 100 м при 60-кратном увеличении.

Зрительная труба Swarovski STR 80 Spektiv с камерой

МОА-сетка у Swarovski Optik STR 80 на мишени
МОА-сетка у Swarovski Optik STR 80 на мишени: с увеличением интенсивности освещения отметки на белом фоне становятся заметны лучше, однако штрихи в темной области засвечиваются сильнее.

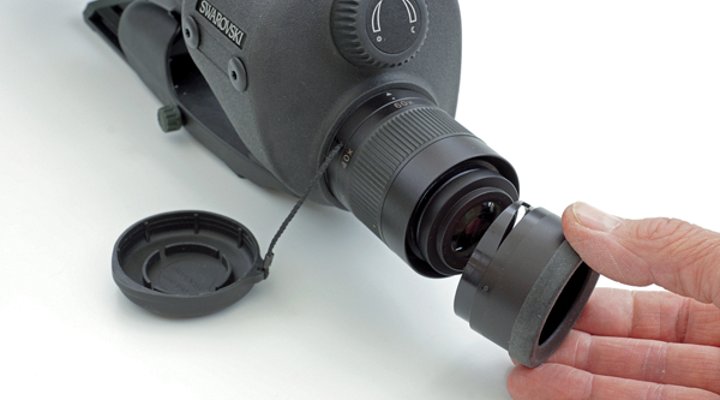

Зрительная труба Swarovski STR 80 и адаптер
Swarovski STR 80: адаптер крепится на окуляре и привинчивается к переходному кольцу камеры с байонетным замком.

Документирование и архивирование изображений наблюдаемых объектов или результатов попаданий в мишень  с использованием Swarovski Optik STR 80 превращается в детскую забаву. В сочетании с адаптером для дигископинга TLS APO (для системных и зеркальных камер) и PA-i5 (для iPhone 5/5S) она великолепно подходит для этих целей. Адаптер TLS APO для полноценной камеры стоит около 500 евро и превращает трубу STR 80 в своего рода камеру с супер-телеобъективом. Установка чрезвычайно проста: адаптер крепится на окуляре и привинчивается к переходному кольцу камеры с байонетным замком. У некоторых камер требуется только найти настройки для съемки без объектива и активировать их.

Логично, так как современные цифровые камеры имееют связь между корпусом и линзами, TLS имеет только оптику, и никакого интерфейса для настройки резкости или диафрагмы. Это означает, что при дигископинге нельзя менять диафрагму и требуется настраивать на резкость вручную.

Однако качество оптической системы (STR + TLS) приближается к лучшим телеобъективам. Тем не менее, STR 80 в данной конфигурации не конкурирует, а больше дополняет телеобъектив. При 20-кратном увеличении Swarovski дает на 50 % большее увеличение, чем 400-мм телеобъектив. Затем надо вспомнить еще и о фокусном расстоянии 600 мм, а при 60-кратном увеличении даже более 1800 мм! Кто желает зафиксировать мельчайшие детали, тому следует, безусловно, приобрести трубу, TLS и камеру. Требуется только освещение, стабильный штатив, чтобы снимать с несколько увеличенной выдержкой.

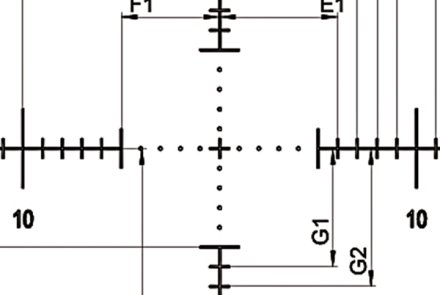

Каждая MOA Swarovski STR 80 имеет свою отметку
Swarovski STR 80: каждая MOA имеет свою отметку. Чтобы получить неподвижное изображение в середине, штрихи заменены точками.

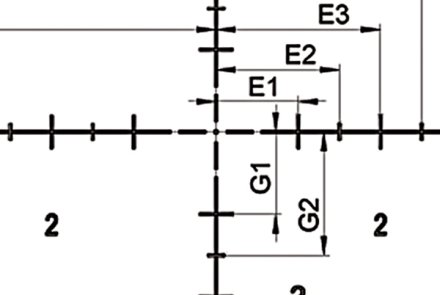

Swarovski STR 80 с сеткой MRAD
Swarovski STR 80: на рисунке можно увидеть сетку MRAD.

Итог теста: зрительная труба Swarovski STR 80

Swarovski STR 80: телеобъектив Sony 70-400 G
Swarovski STR 80: телеобъектив Sony 70-400 G обладает большей светосилой, однако существенно меньшим увеличением, чем зрительная труба Swarovski Optik.

Новичок Swarovski Optik STR 80 - настоящий мастер на все руки, так как у нее удачно сочетаются самые разнообразные области применения. Кто просто хотел бы использовать ее просто для наблюдения, может это делать без помех. Если вам нужна сетка, вы можете всегда включить детальную, пригодную для любого освещения штриховую сетку MOA или MRAD.

Кроме того,  для документирования вы можете прибрести адаптер для камеры или смартофона из обычного каталога Swarovski, причем с адаптером TLS APO можно делать фотоснимки со сверхдальних дистанций. Такая универсальность при высочайшем уровне качества имеет, конечно, свою цену, так что Swarovski STR 80 стоит без окуляра приличные 3200 евро


Более подробные сведения об особенностях STR 80 вы найдете здесь.

Оценить этот образец
5 (3 рейтинги)
Эта статья также доступна на этих языках:
Swarovski STR 80
Технические данные

600-09-2015-Swarovski-Optik-STR-80-mit-montierter-KameraJohn Gerards



Производитель Swarovski
Модель STR 80 MOA
Тип телескоп / зрительная труба
Увеличение
20x - 60x
Диаметр объектива
80 мм
Выходной зрачок
4 -1,3 мм
Поле зрения на 1000 метров

36 - 20 м
Диоптрийная настройка
> 5 диоптрий
Штриховая сетка
> 5 диоптрий
Общая длина
342 мм
Вес без батареи
1.735 г
Батарея
CR123
Объектив – фокусное расстояние

460 мм
Светопропускание
75
Температура эксплуатации

-40 - +55 градусов С

4 м
Цена 3.200 евро - Swarovski Optik STR 80 (рекомендуемая производителя)
