Prova sul campo: Dark 30 Defiance, una telecamera termica orientabile per veicoli.

Dark 30 è un marchio europeo con sede a Sofia (Bulgaria), nato per offrire tecnologie e sistemi di  osservazione elettro ottica avanzata per gli utenti civili, le forze dell’ordine e di sicurezza privata, distribuito nell’UE da Sellmark OOD. Il prodotto di punta è il sistema Defiance PTZ, acronimo di Pan, Tilt and Zoom: una telecamera termica per osservazione, montata esternamente su veicoli, con testa dotata di brandeggio sul piano orizzontale e verticale, e ingrandimento zoom digitale.

Un sistema termico PTZ esterno offre numerosi vantaggi rispetto a una semplice termocamera da osservazione portatile: può essere utilizzato dall'interno del veicolo, senza essere bloccato da vetri e parabrezza (che sono opachi all’infrarosso), e rispetto ai dispositivi notturni passivi, può operare anche in condizioni meteo difficili con presenza di fumo, nebbia leggera, forti riflessi con luci o buio totale (ad esempio, in galleria dove i visori NV passivi sono inutili senza illuminatore). Tradotta letteralmente la sigla PTZ significa "panoramica, inclinazione e ingrandimento".

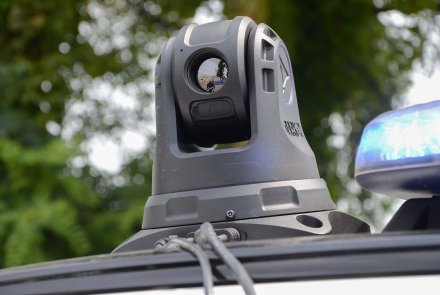

Il Dark 30 Defiance è un sistema che comprende una testa PTZ che può essere montata sul tetto di un veicolo e che si collega all'interno dell'abitacolo al monitor incluso per la visualizzazione e il controllo dei movimenti della testa.

Può essere utilizzata da un passeggero anche con il mezzo in movimento. La testa, realizzata in lega di alluminio, è certificata IP66. Il sistema è pensato per la sorveglianza discreta, il controllo perimetrale di siti sensibili, il pattugliamento di polizia e l’osservazione, ricerca e soccorso, il controllo ambientale e forestale, e la gestione della fauna selvatica.

La Defiance è disponibile in due configurazioni, che si differenziano esclusivamente per il sensore utilizzato: Defiance 640 con sensore da 640x480 pixel, 17 µm, sensibilità <30mK NETD (prezzo consigliato 7.199,99 €), e Defiance LT 384 con sensore da 384x288 pixel, 17 µm, sensibilità <40mK NETD (prezzo consigliato 4.250,00 €). Entrambe le configurazioni utilizzano un obiettivo in germanio F/1.0 con lunghezza focale da 30 mm (ingrandimento nativo di 1x) e frequenza di aggiornamento di 60 fps.

Il Dark 30 Defiance 640 PTZ in dettaglio

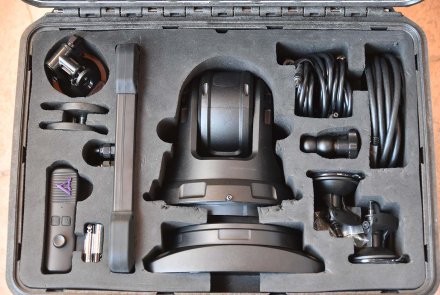

Il dispositivo viene consegnato in una bella valigetta rigida impermeabile tipo Storm Case di alta qualità. Il kit include la Testa PTZ e la base di interfaccia, tre opzioni di montaggio (ventose, magneti o bulloni per fissaggio su tetto), set di cavi di alimentazione e video HDMI, il monitor LCD a colori da 10,1” Full HD, accessori e supporti vari per il montaggio, telecomando, adattatori e attrezzi. Il manuale non è incluso ma è scaricabile online in PDF.

La testa e la base sono resistenti all’acqua e alla polvere (IP66), ma il monitor e il telecomando non lo sono, essendo progettati per uso dall’interno dell’abitacolo.

È possibile comandare completamente il Defiance 640 PTZ tramite Wi-Fi con l’app gratuita Dark30, disponibile per smartdevice iOS e Android. La connessione è criptata e protetta da password.
Il sistema supporta la registrazione video autonoma su scheda MicroSD (inserita nella testa PTZ), utilizzata anche per gli aggiornamenti firmware. I movimenti della testa sono: Pan orizzontale continuo a 360°, brandeggio da verticale in basso (posizione di protezione dell’obiettivo) fino a 45° sopra l’orizzontale, e Zoom digitale 1-8x.

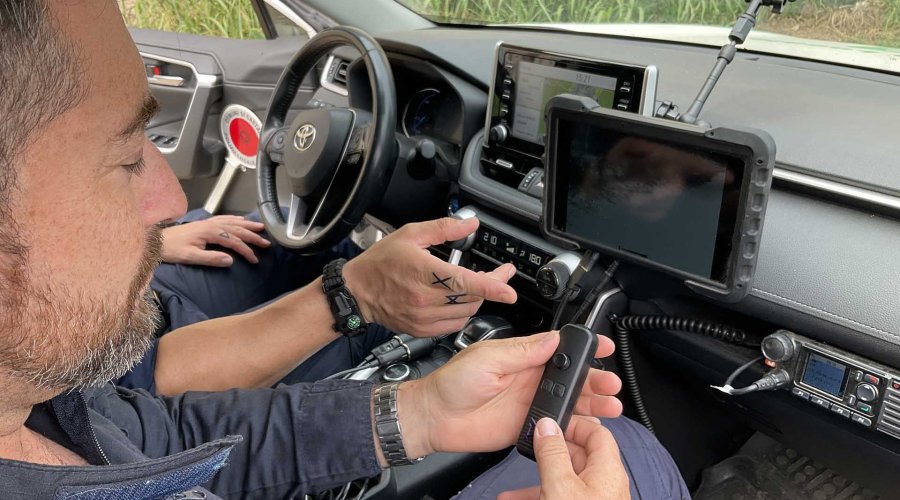

Il telecomando, che impiega due classiche pile stilo, include un Joystick per movimenti pan e tilt, ghiera per lo zoom e comandi multifunzione per la registrazione video, palette colore e scelta menu. Il monitor nmon è touchscreen ed ha solo i comandi per l’accensione e la luminosità; il sistema è quindi comandabile solo via telecomando o app.

Prova sul campo del sistema Dark 30 Defiance 640 PTZ

Grazie alla disponibilità e collaborazione del Comando di Polizia Locale e dell’Assessore alla sicurezza di Castano Primo, comune della città metropolitana di Milano, è stato possibile provare sul campo il sistema ad immagini termiche PTZ veicolare Dark 30 Defiance 640 PTZ. Gli equipaggi delle auto di servizio hanno testato il sistema per alcune settimane in situazioni operative reali.

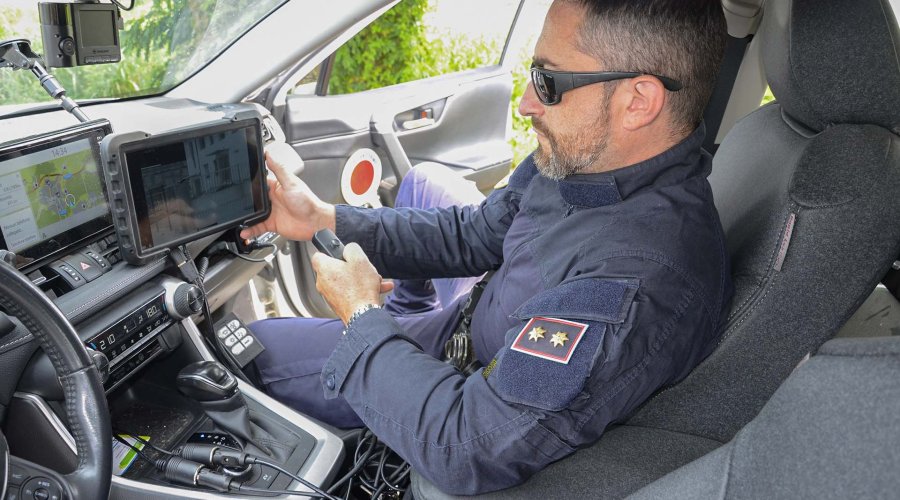

Anche senza formazione specifica, l'installazione e montaggio iniziale del sistema è semplice ed ha richiesto solo una trentina di minuti dalla prima apertura del kit; una volta installato, è molto facile spostare l’apparecchio per i tempi di fermo tecnico e la rotazione dei veicoli di pattuglia. Tuttavia, essendo il sistema in prestito, non è stato possibile fissare il sistema in modo permanente con bulloni sul tetto. Sono stati quindi usati solo magneti e ventose, cosa che ha limitato la velocità massima del veicolo durante l’uso.

Nel caso di montaggio permanente, è possibile proteggere la base con una copertura, quando la testa è stata rimossa durante il fermo dal servizio ed il parcheggio in garage.

Le dimensioni dello schermo e la sua luminosità sono eccellenti. Va detto che in alcuni casi, la luce emessa può essere visibile dall'esterno del veicolo: un aspetto da tenere presente quando si effettua l’appostamento da un'auto civetta anziché dal classico veicolo furgonato, con il vano posteriore oscurato.

Il Dark 30 è stato utilizzato come strumento di ausilio nel servizio di pubblica sicurezza e alcuni filmati registrati di imaging termico con il Dark 30 è possibile siano stati acquisiti agli atti nei procedimenti in corso – su questo, ovviamente, si mantiene il dovuto riserbo – ciononostante, una parte dei filmati sono stati autorizzati alla pubblicazione e gentilmente condivisi con noi dall’Ufficio del Comando di Polizia Locale, che ringraziamo. Grazie a questi filmati siamo stati in grado di pubblicare il video.

Gli agenti hanno impiegato il Dark 30 anche per il controllo del territorio delle aree boschive e rurali, zone industriali e terreni agricoli, oltre al tessuto urbano del Comune di Castano Primo. Durante il servizio, specie notturno, è possibile imbattersi nella fauna selvatica locale. Il Dark 30 è anche un eccellente sistema per la rilevazione dei cosiddetti hot-spot per la prevenzione di incendi, estremamente visibili anche a distanze notevoli.

Gli equipaggi delle auto di servizio che hanno testato il Dark 30 PTZ hanno riferito di aver avuto una buona impressione generale del sistema, dal punto di vista della stabilità, facilità d'uso e robustezza complessiva. È stata sottolineata la grande sensibilità dell’ottica termica in situazioni difficili, e la buona risoluzione. I commenti riguardano essenzialmente la richiesta di una qualche forma di messa a fuoco per le distanze ravvicinate, dato che l’obiettivo ha messa a fuoco fissa da circa 10m all’infinito, l’introduzione di un'interfaccia touchscreen per il display e di un telecomando connesso con un filo e senza necessità di batterie, soprattutto, la possibilità di avere un secondo telecomando di scorta a corredo.

A questo proposito, con il telecomando e il display connessi via HDMI la visione è in tempo reale, mentre usando la app e la connessione via wifi, con la visualizzazione sullo smartphone, si nota un poco di latenza.

A fine prova, abbiamo ricevuto un’ottima impressione della nuova telecamera termica Defiance 640 PTZ di Dark 30, sia personalmente, sia da parte degli agenti che l’hanno provata. Il prezzo consigliato di 7.199,99 € è estremamente interessante per gli utenti istituzionali, dato che si tratta di costi nettamente inferiori anche della metà di sistemi dotati di prestazioni inferiori della concorrenza; l’ambito d’uso si estende facilmente ai reparti operativi dei vigili del fuoco, della protezione civile e dei reparti dediti al controllo forestale.
