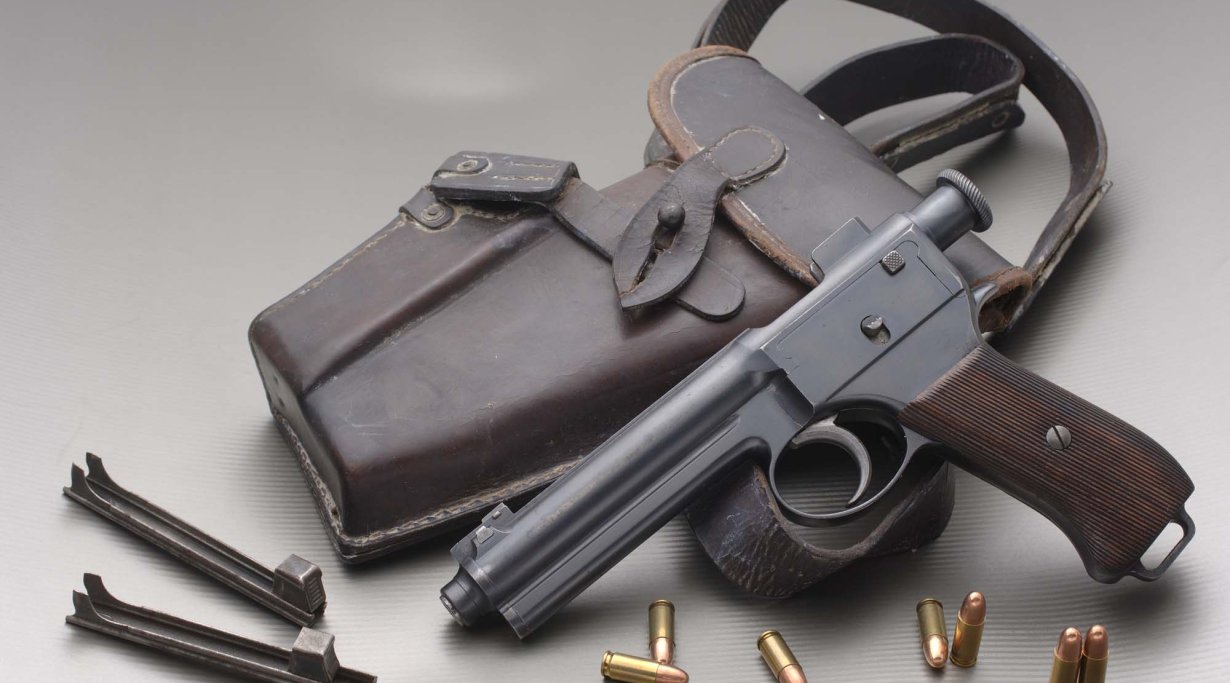

Quando lʼodierna Steyr Mannlicher si chiamava “Waffenfabrik Steyr” nacque la pistola semiautomatica Roth-Steyr M1907, un'arma all’avanguardia nella tecnologia armiera dei suoi tempi

Roth-Steyr

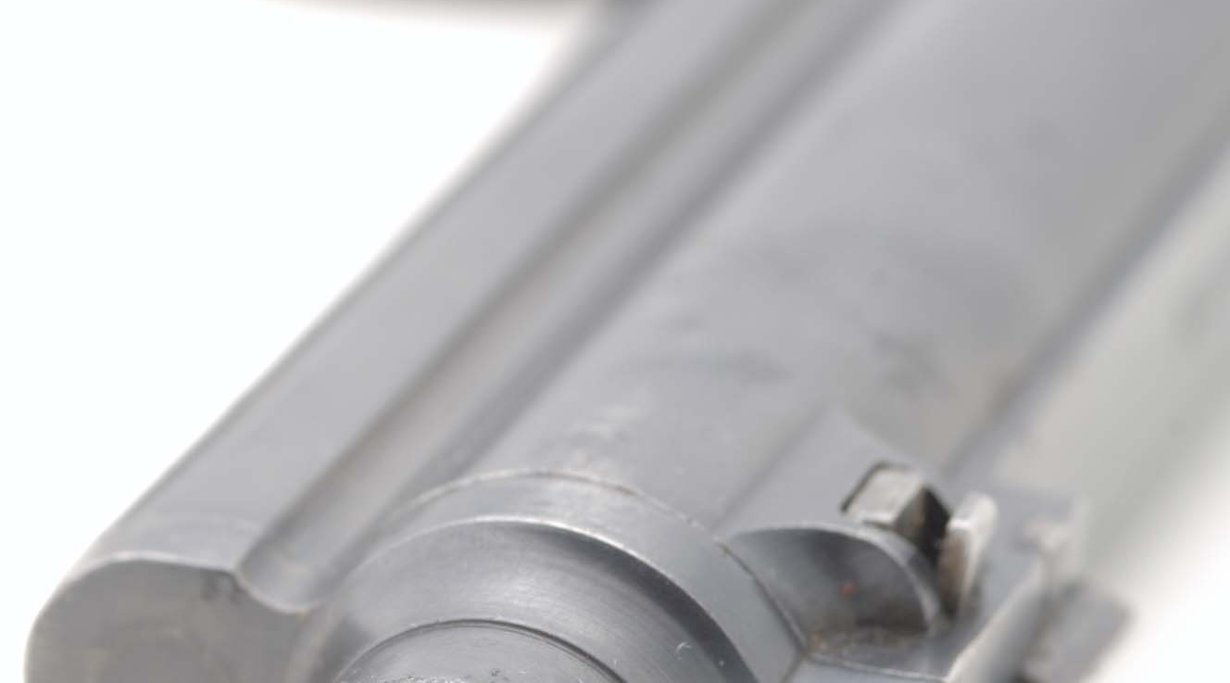

Roth-Steyr — Volata della pistola Roth-Steyr, purtroppo un poco camolata

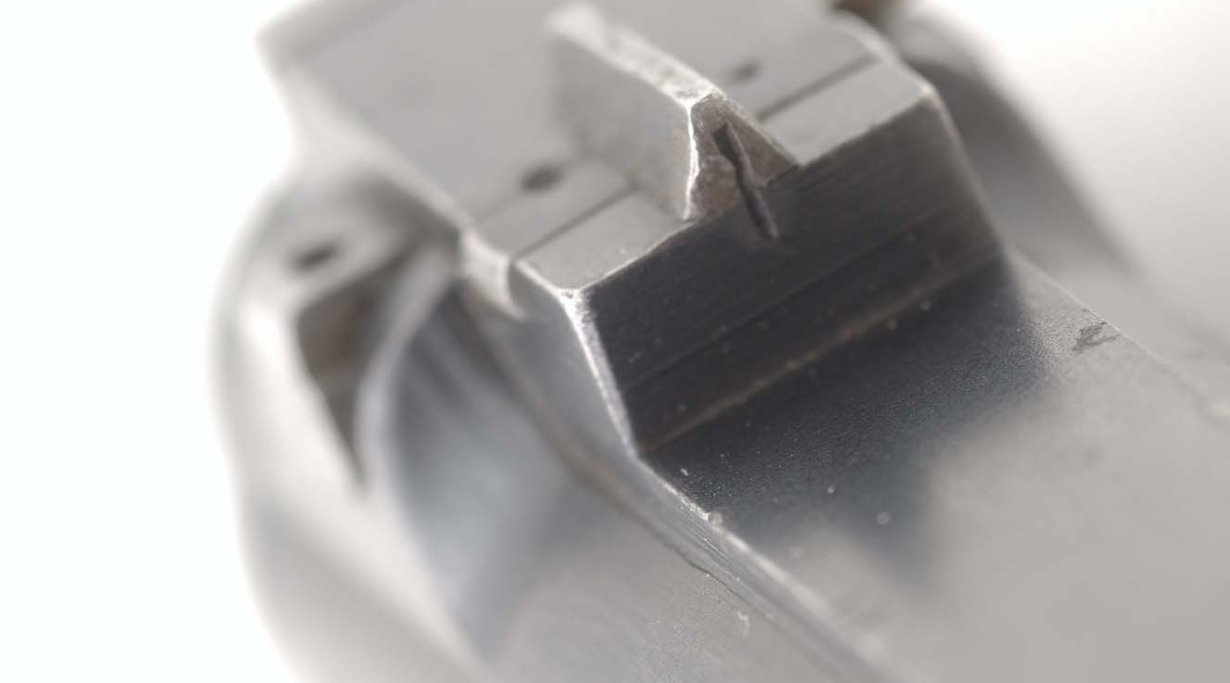

Roth-Steyr — Il mirino riportato e fermato con punzonatura

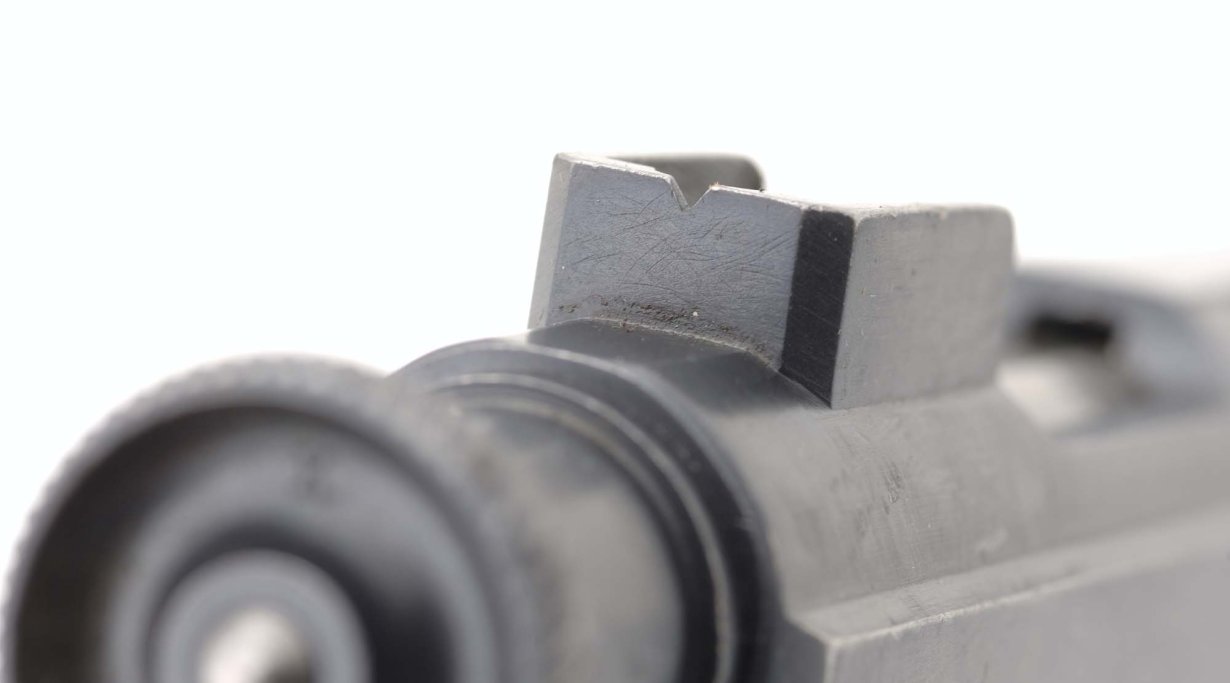

Roth-Steyr — La tacca di mira, ricavata dal pieno e pertanto fissa

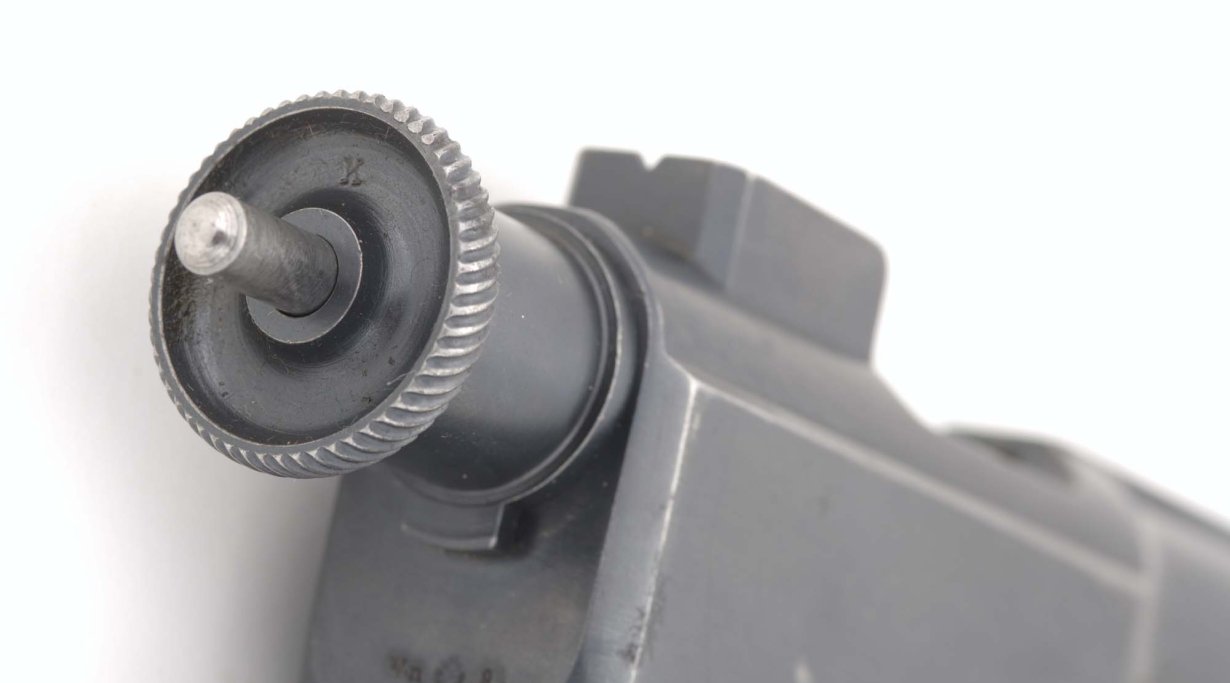

Roth-Steyr — La manetta di armamento, con l’appendice del percussore in fuori a indicare la condizione di prearmamento e, presumibilmente, di colpo in canna

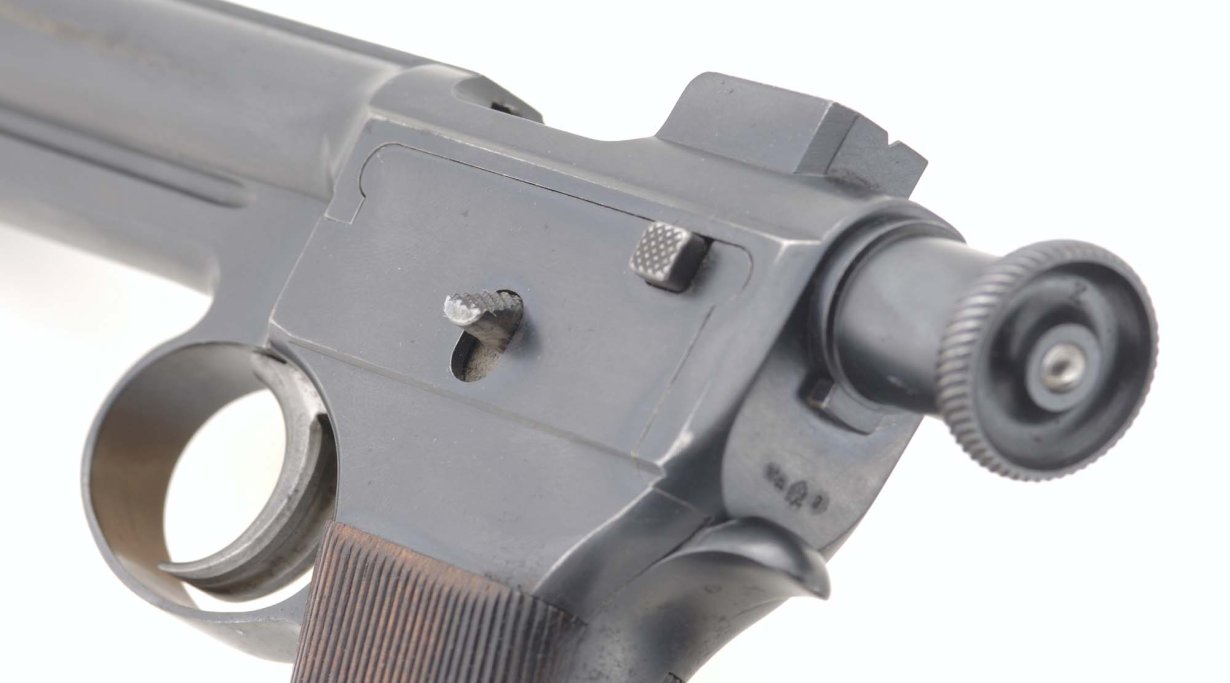

Roth-Steyr — In questa foto sono presenti tutti i comandi: la manetta di armamento, il grilletto, la leva di hold-open e il pulsante per lo svuotamento del serbatoio

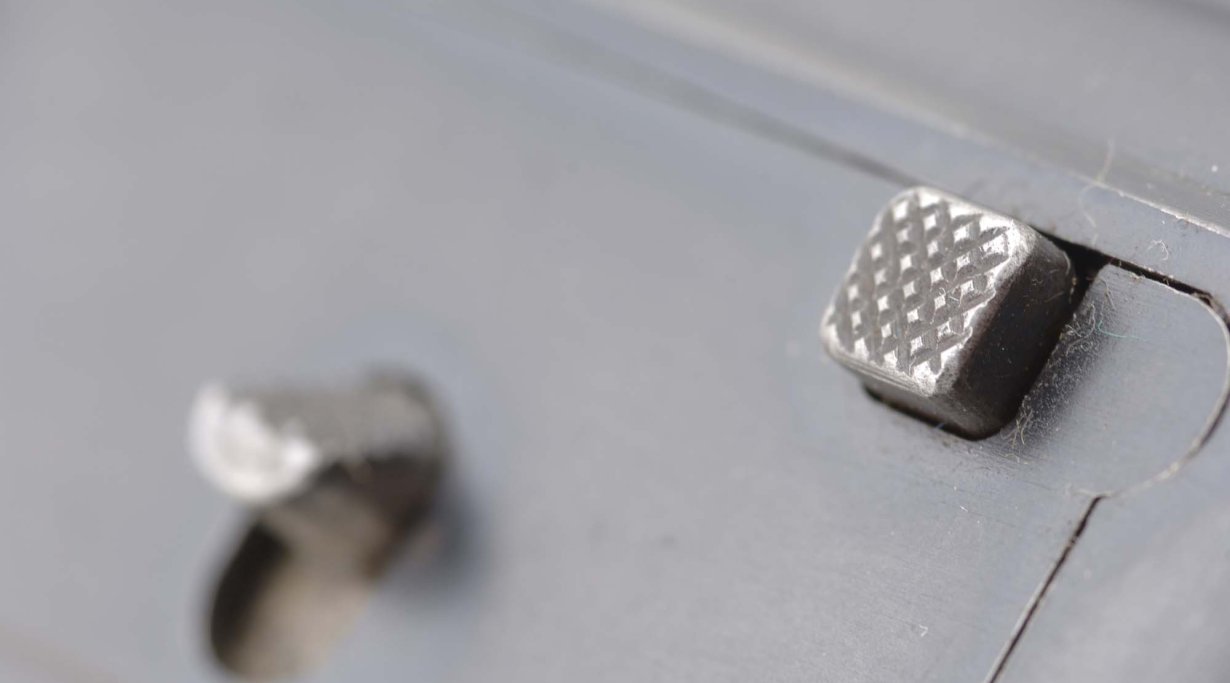

Roth-Steyr — Particolare del pulsante per svuotare il serbatoio dalle cartucce

Roth-Steyr — Il grilletto è molto ampio, di forma tondeggiante e liscio

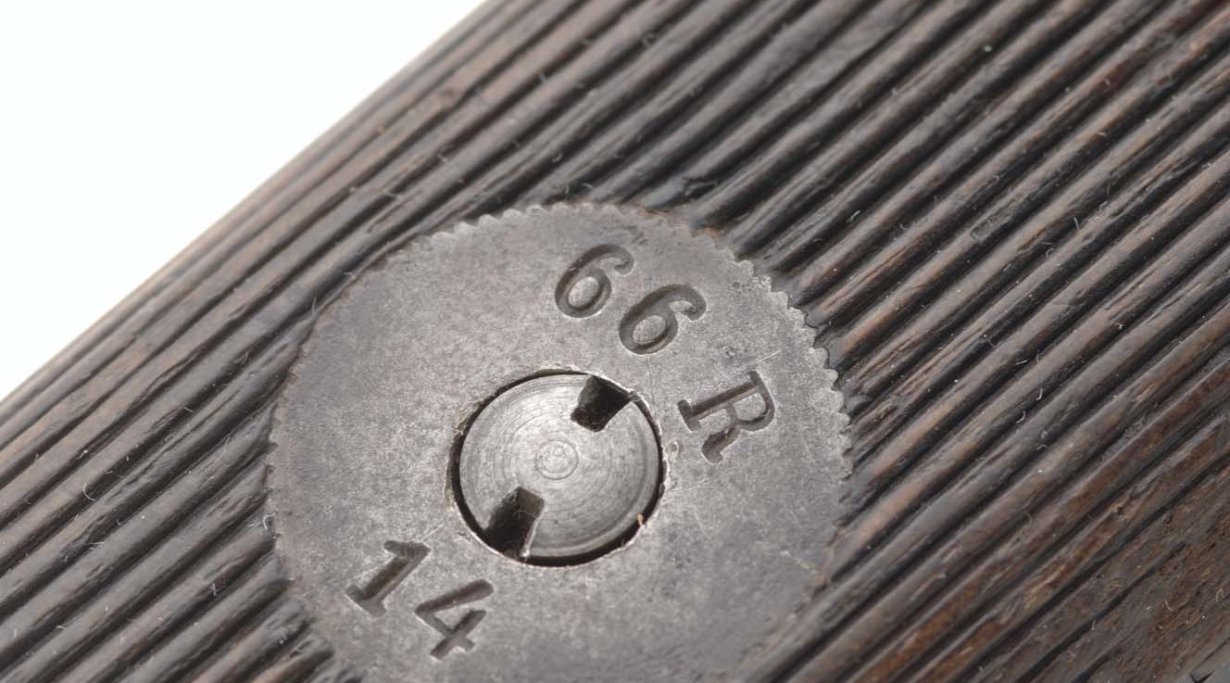

Roth-Steyr — L’impugnatura riporta la targhetta tonda con i dati identificativi di arsenale

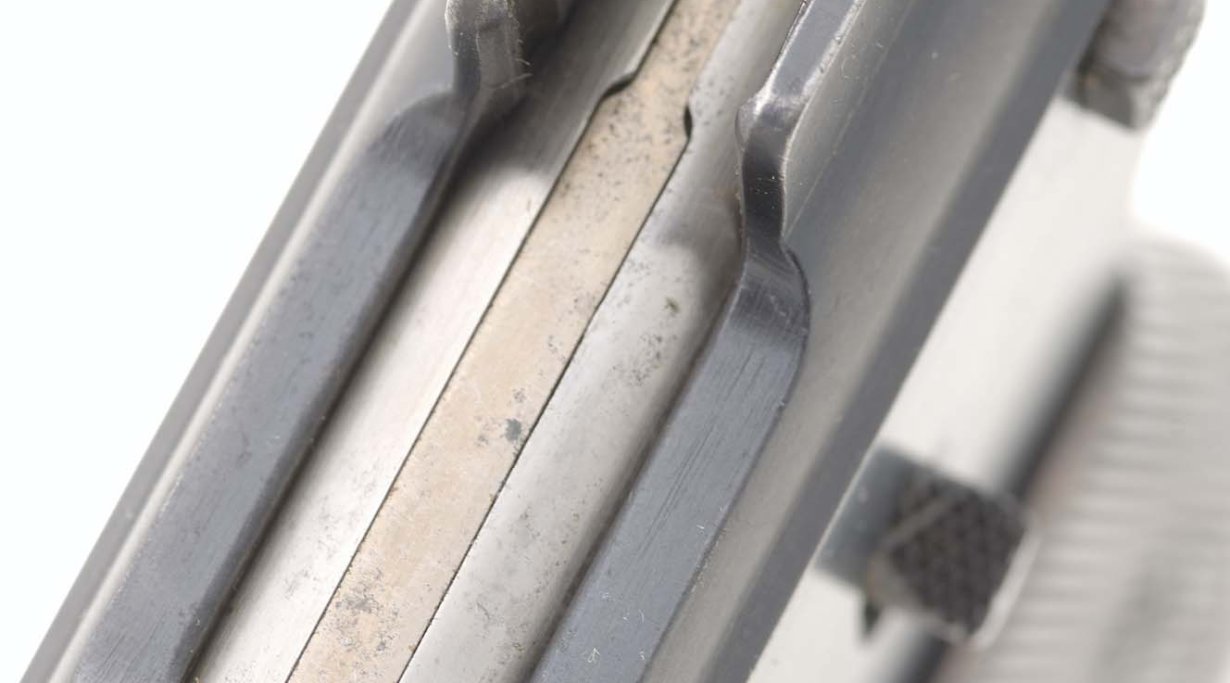

Roth-Steyr — Particolare della finestra di espulsione/caricamento, con l’estrattore a lamina sull’otturatore e la tacca di mira

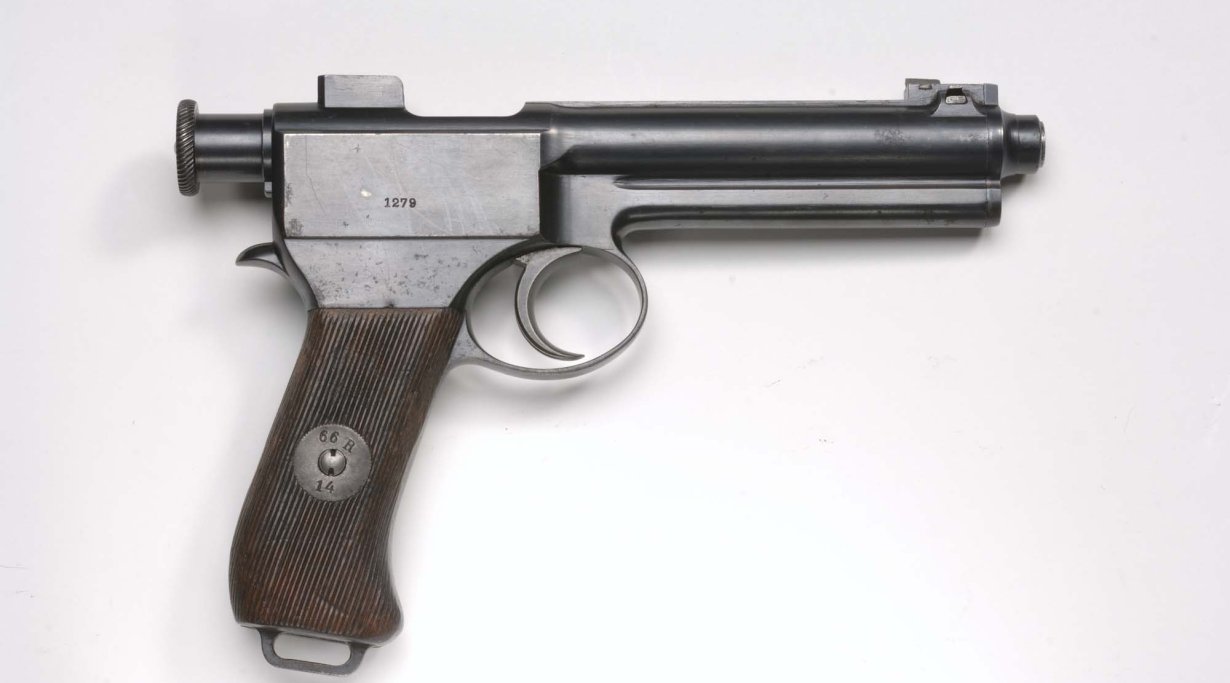

Roth-Steyr — Roth-Steyr lato destro

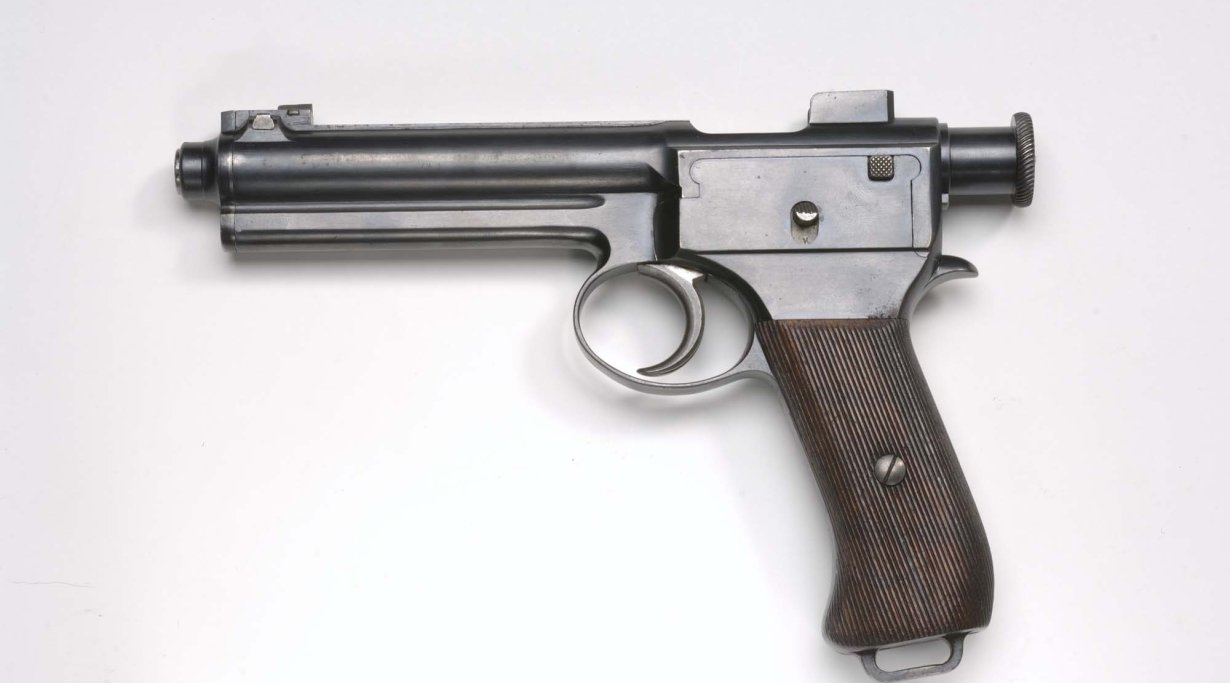

Roth-Steyr — Roth-Steyr lato sinistro

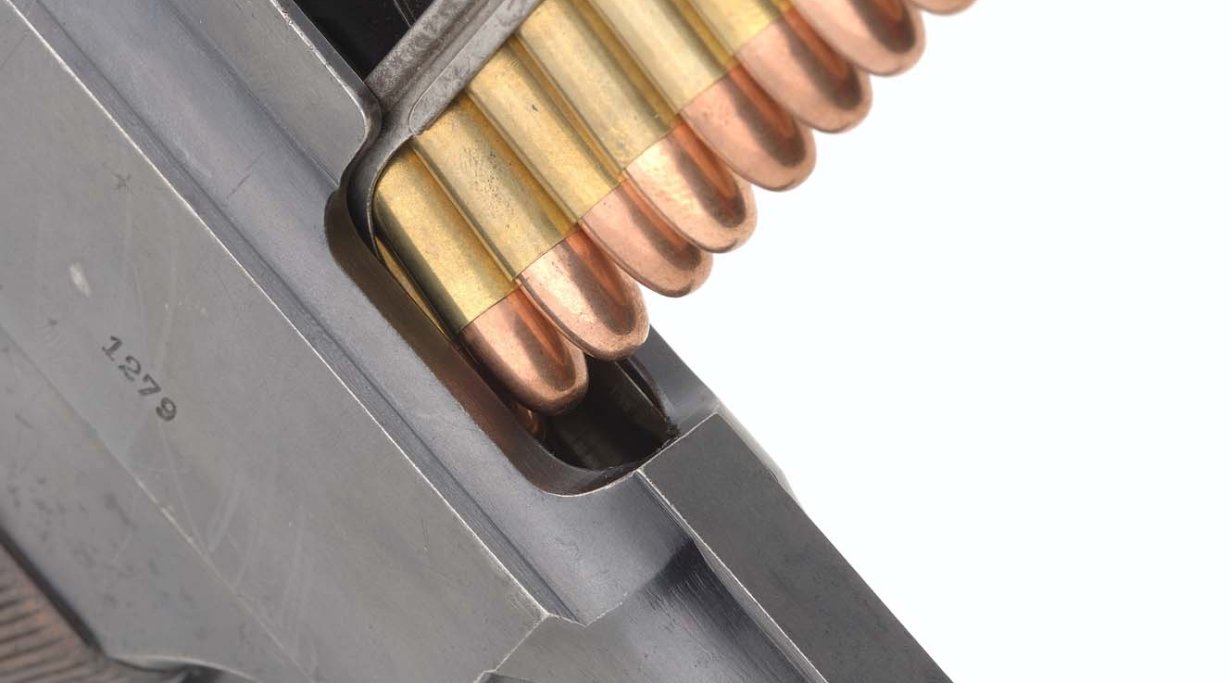

Roth-Steyr — La piastrina con le cartucce (di fabbricazione attuale, Fiocchi) prima del caricamento

Roth-Steyr — Prima fase dello smontaggio di campagna

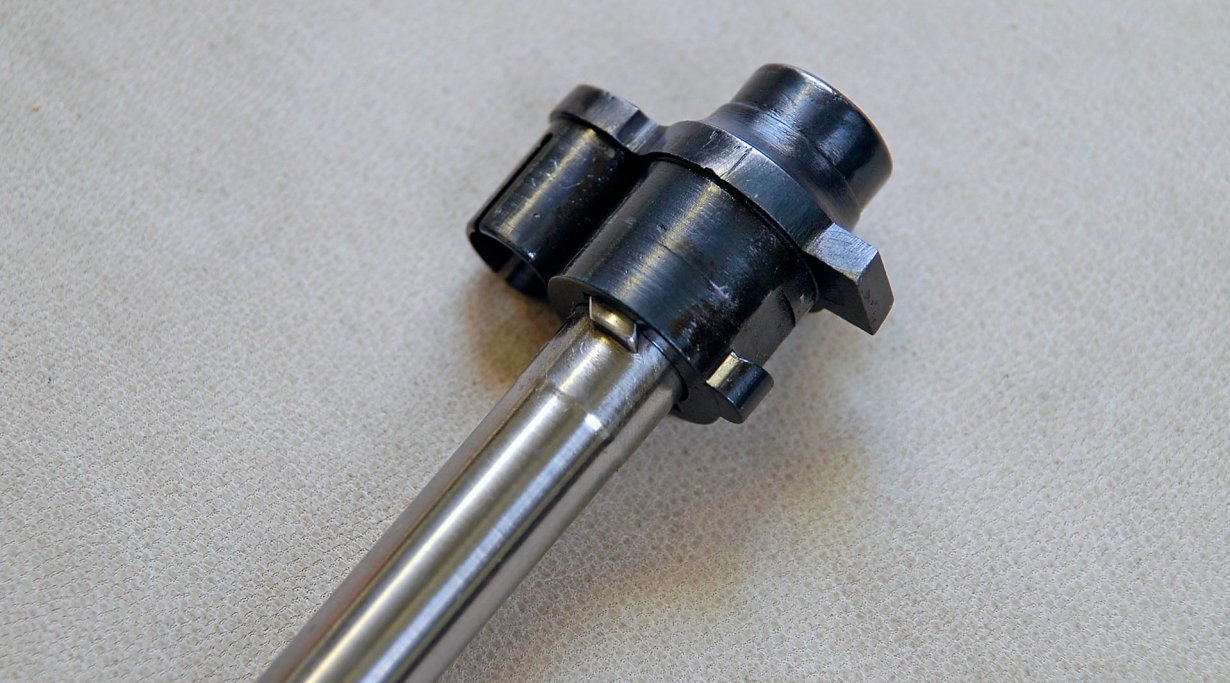

Roth-Steyr — Il sistema di rotazione della canna è collocato in volata

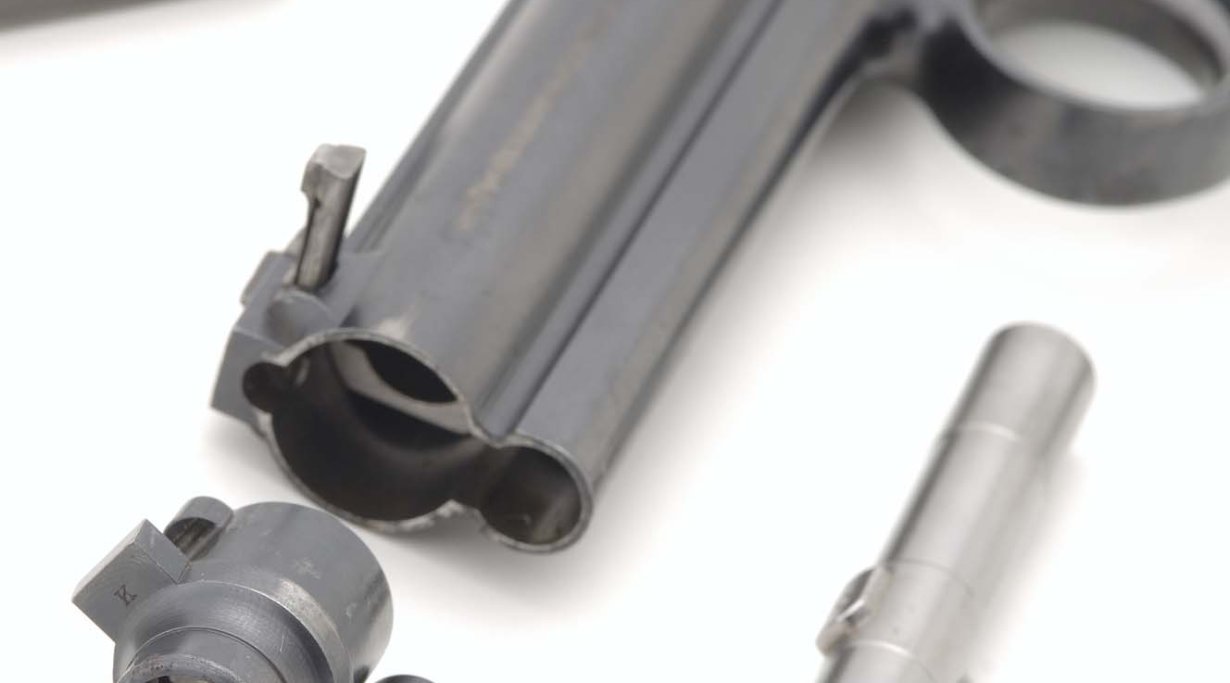

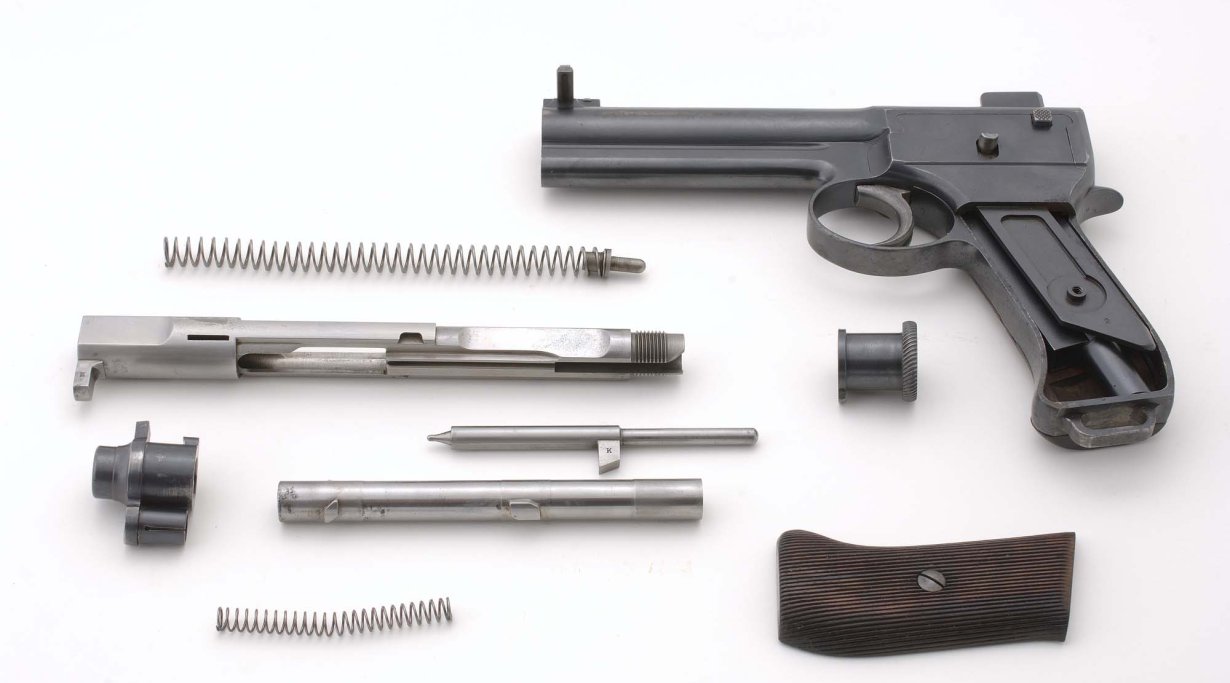

Roth-Steyr — Roth-Steyr in smontaggio

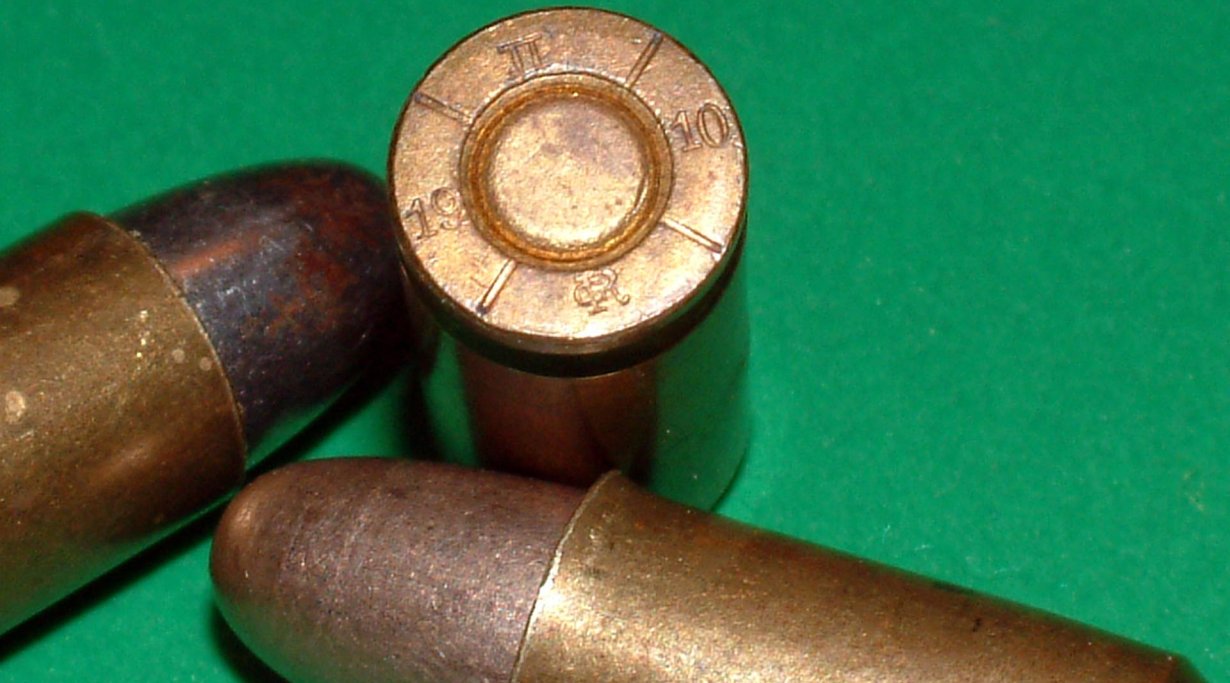

Roth-Steyr — Le cartucce usate per la prova non sono proprio recentissime; sul fondello cʼè lʼanno di produzione

Roth-Steyr — Le conseguenze di unʼerrata manovra nel caricamento: piastrina e cartucce in volo
