Con la Merkel RX Helix, l'intramontabile azienda tedesca ha introdotto sul mercato il suo punto di vista nel settore delle carabine rigate Straight-Pull, di cui vi presentiamo la sua più recente interpretazione

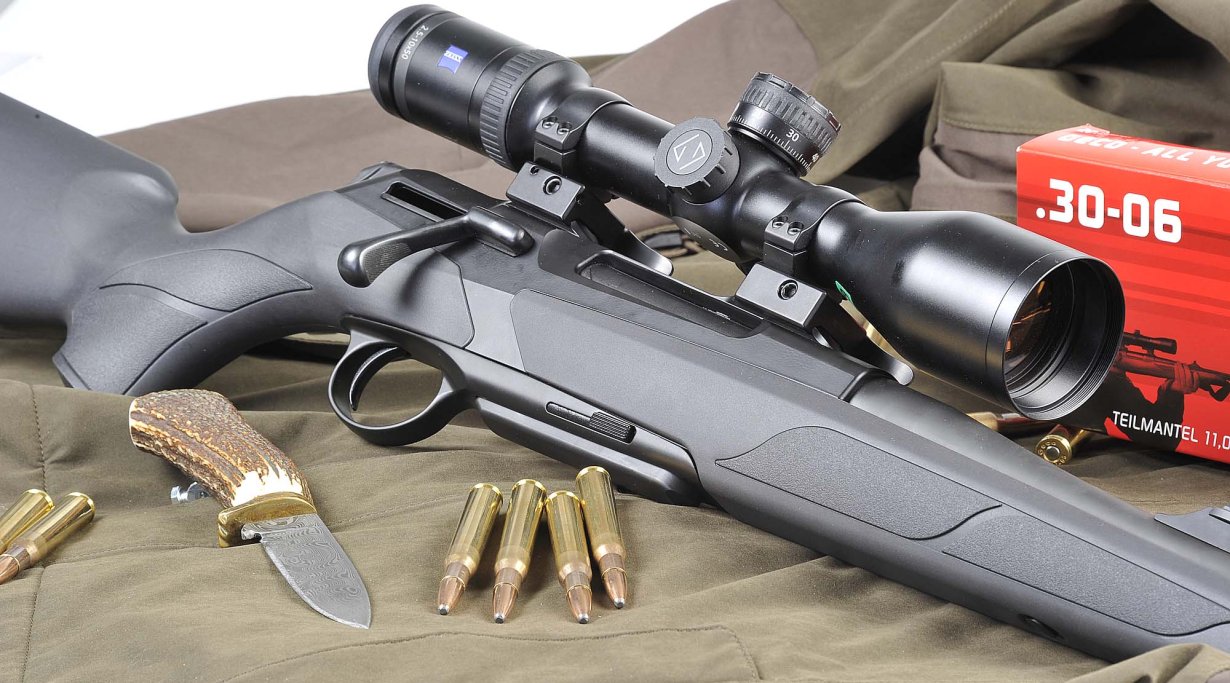

Merkel RX Helix — Merkel RX Helix, fucile straight-pull da caccia

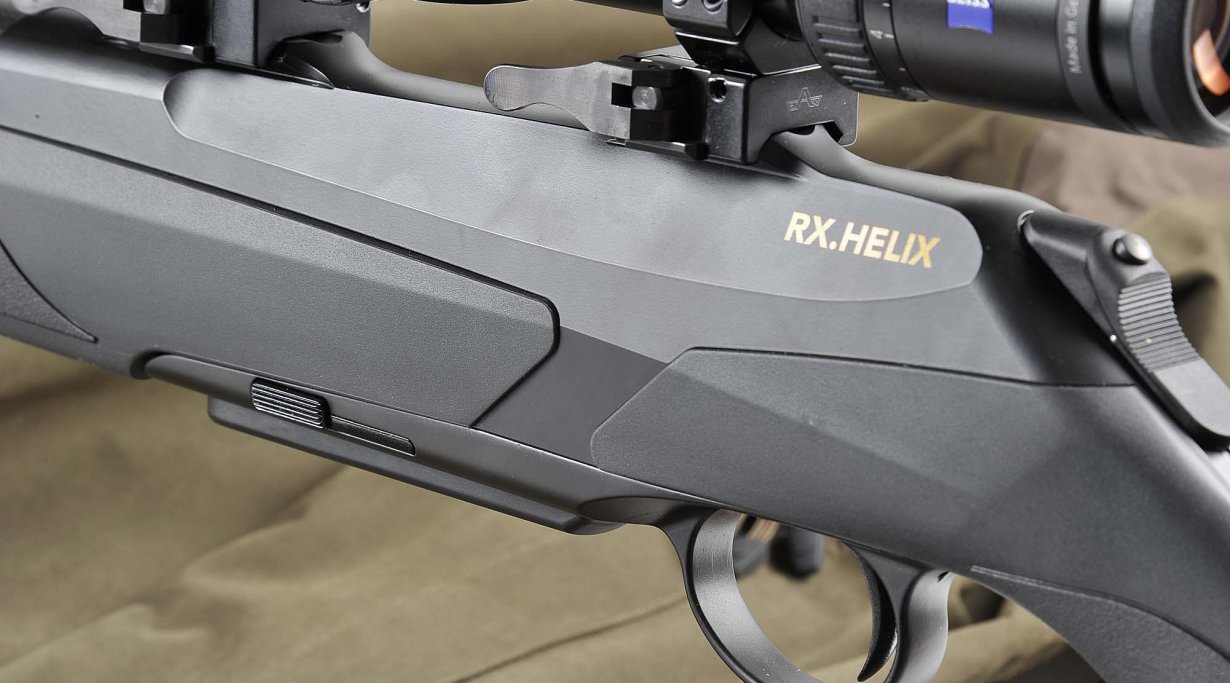

Merkel RX Helix — Sul lato sinistro dell’arma il nome del modello è riportato in lettere dorate

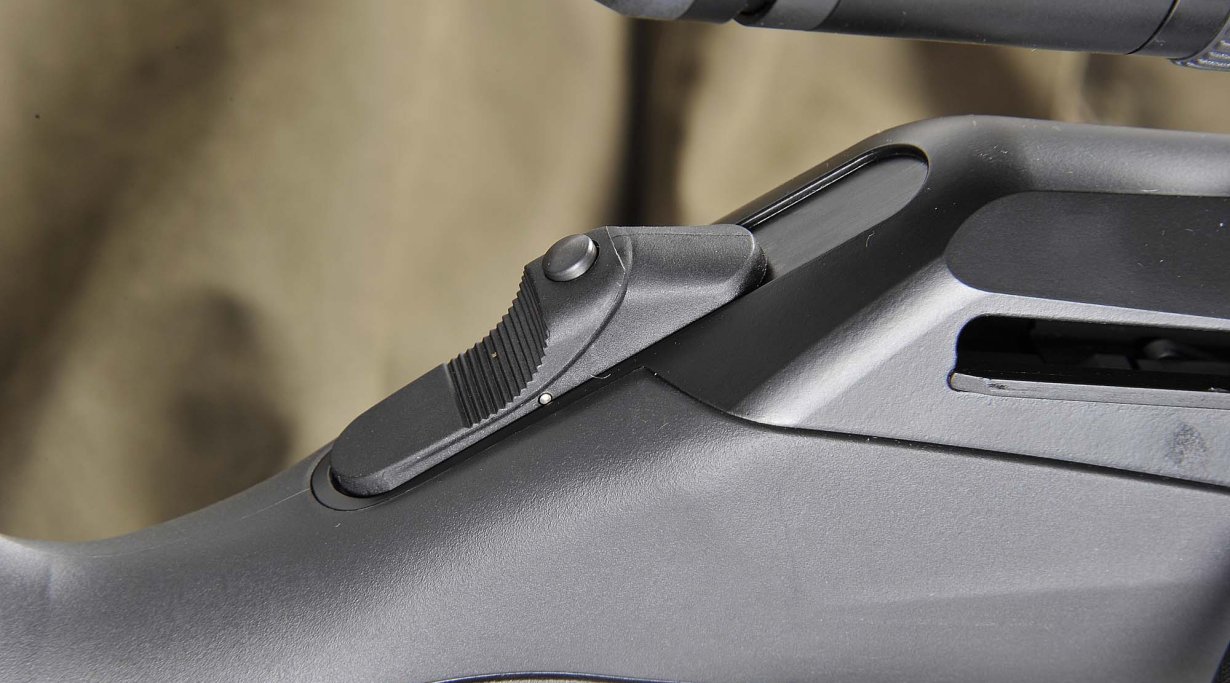

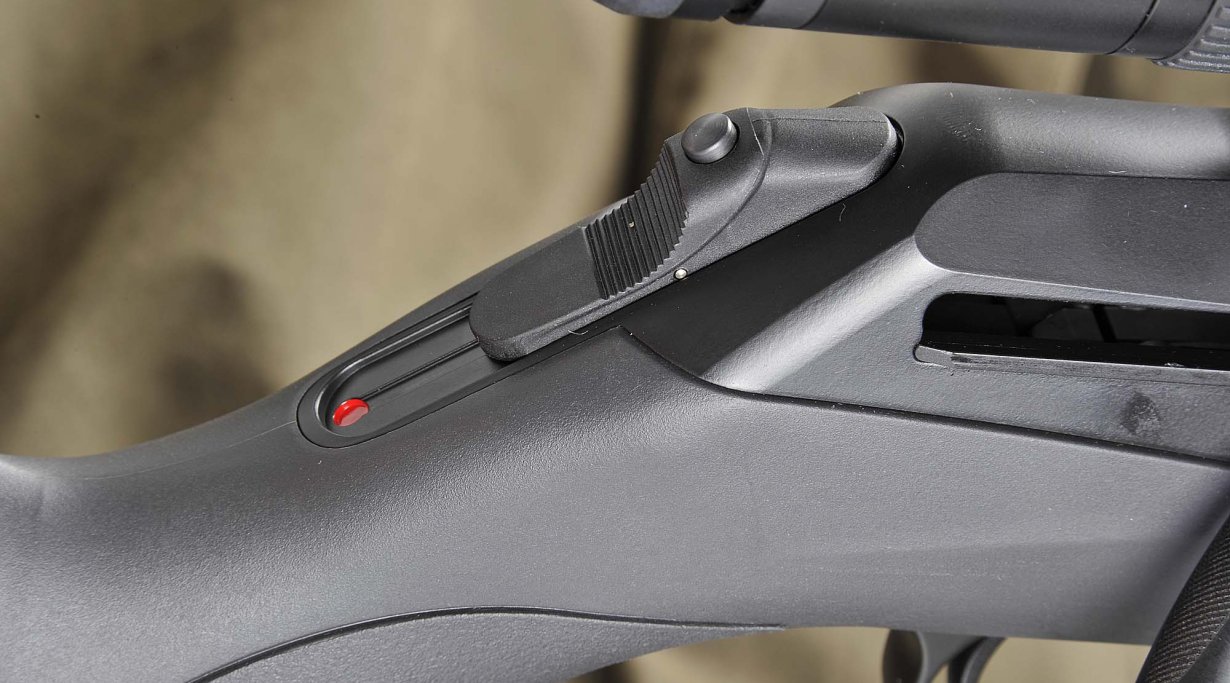

Merkel RX Helix — Le due posizioni del tasto che arma o disarma la molla del cane. L’azionamento è silenzioso

Merkel RX Helix — Le due posizioni del tasto che arma o disarma la molla del cane. L’azionamento è silenzioso

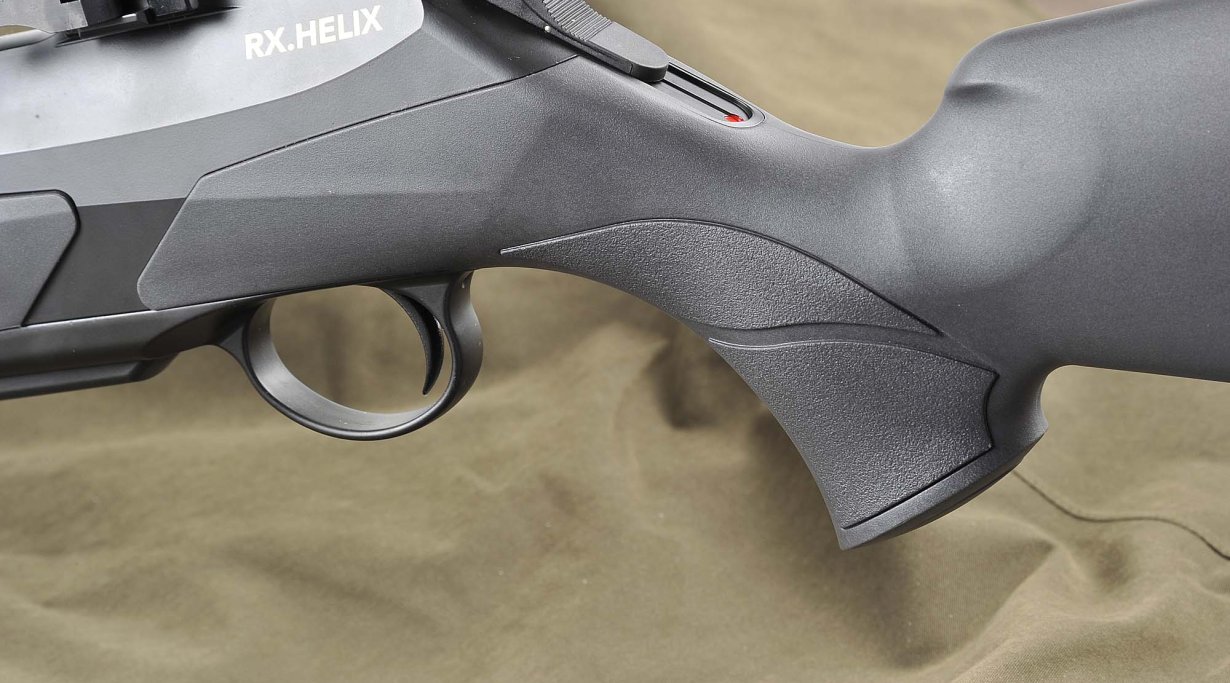

Merkel RX Helix — In luogo della zigrinatura, sul calcio della pistola ci sono queste due aree corrugate, molto efficaci

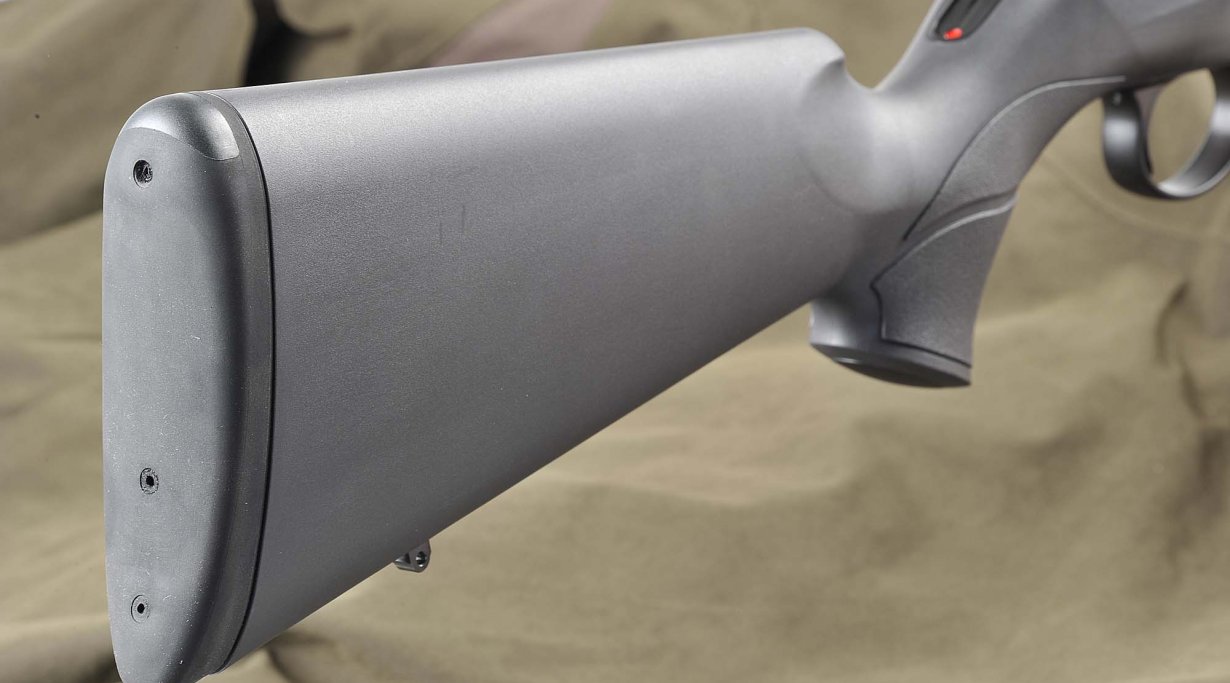

Merkel RX Helix — Il calcio in materiale sintetico, con l’efficace calciolo che interviene perché il rinculo si scarica quasi in linea retta

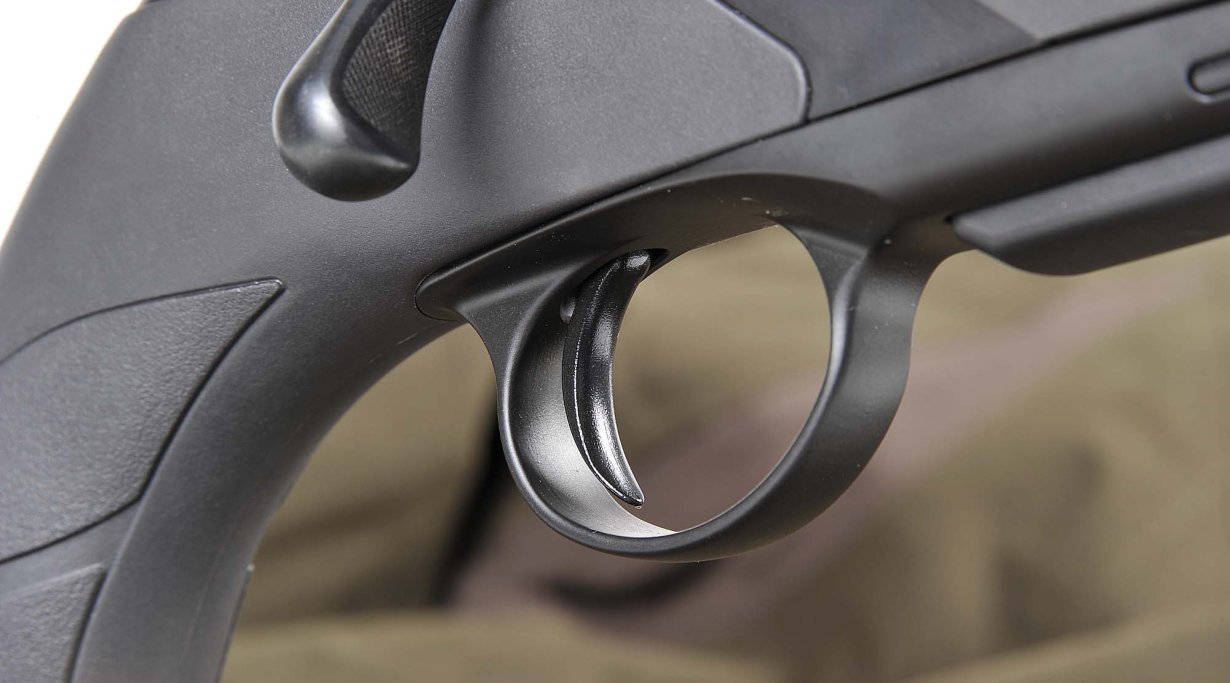

Merkel RX Helix — Il grilletto è arretrato, raggiungibile anche da chi abbia mani piccole

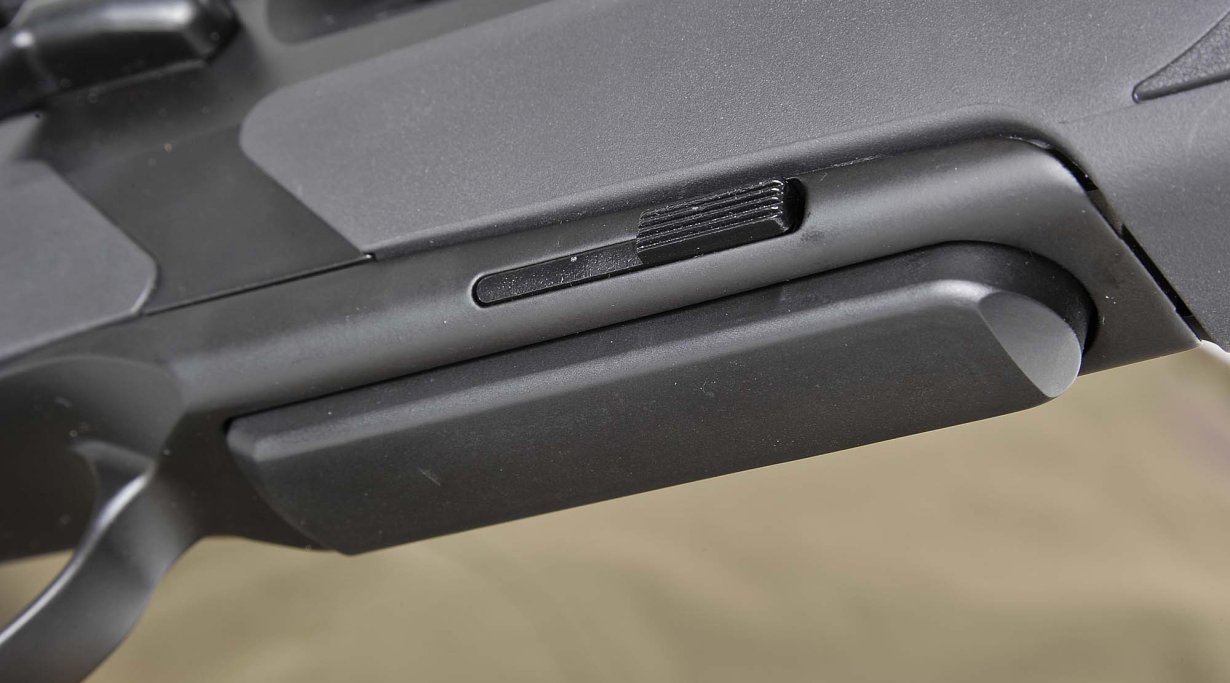

Merkel RX Helix — Uno dei due pulsanti, simmetrici sui due lati dell’arma, da premere contemporaneamente per rilasciare il caricatore

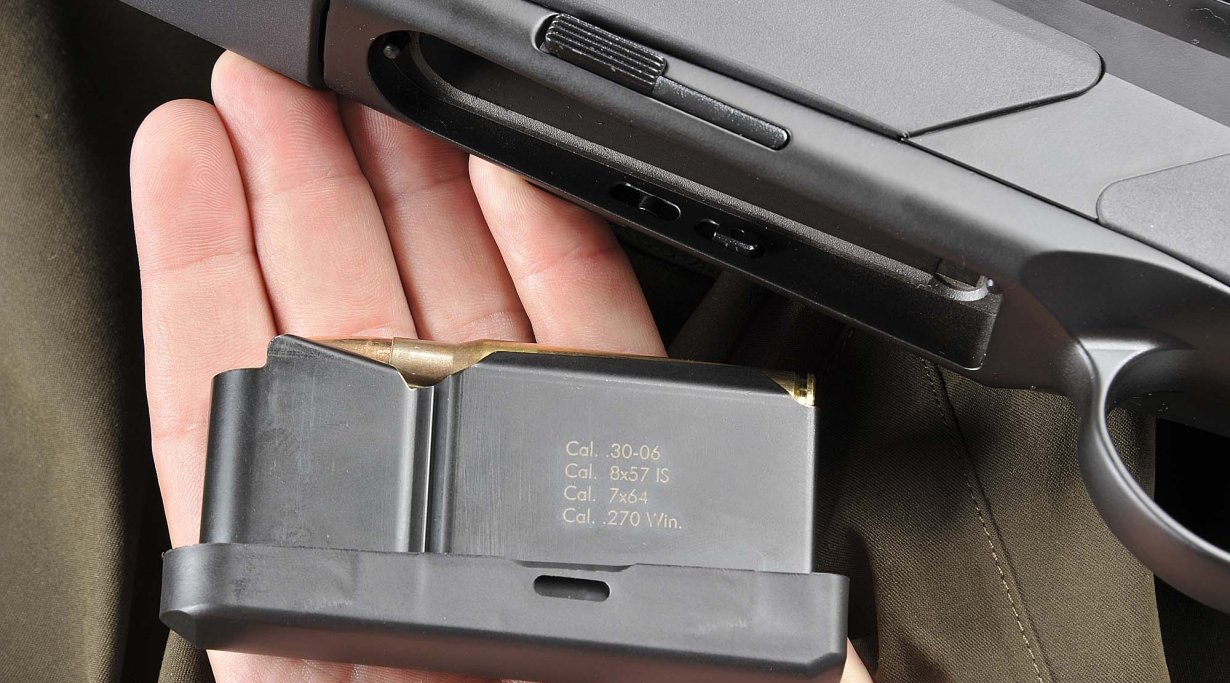

Merkel RX Helix — Il caricatore reca sul lato l’indicazione dei calibri per cui può essere impiegato

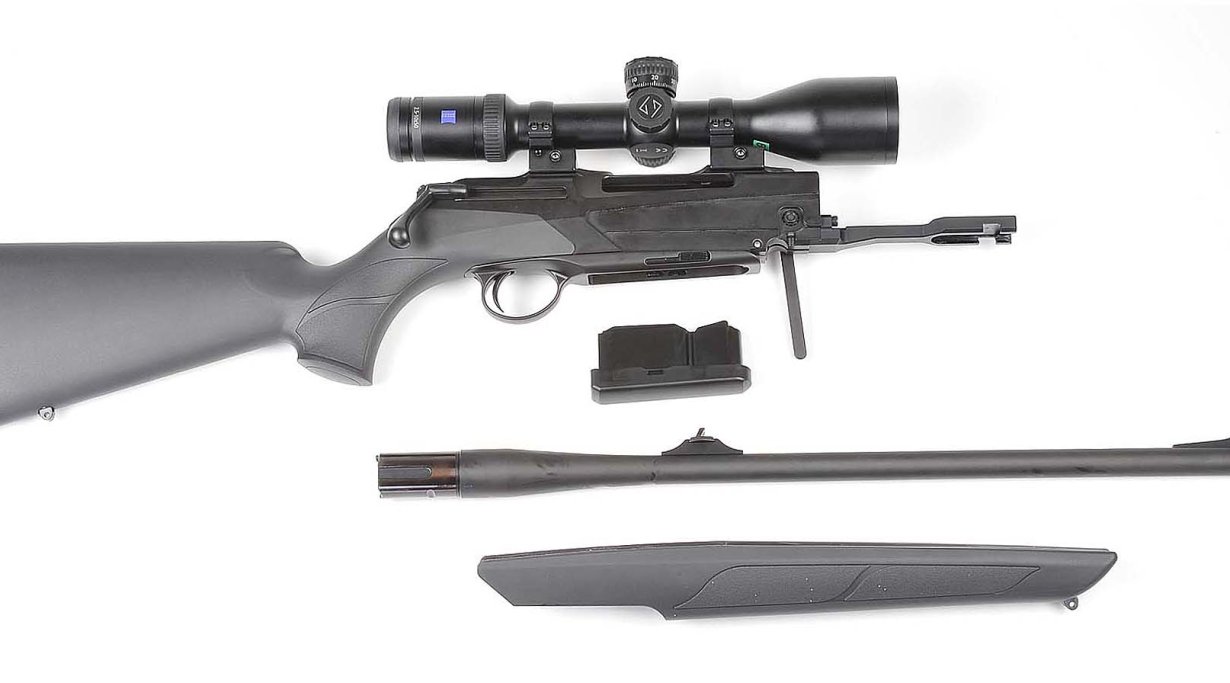

Merkel RX Helix — Il fucile scomposto nelle sue parti principali. L’intera operazione ha richiesto meno di 30 secondi

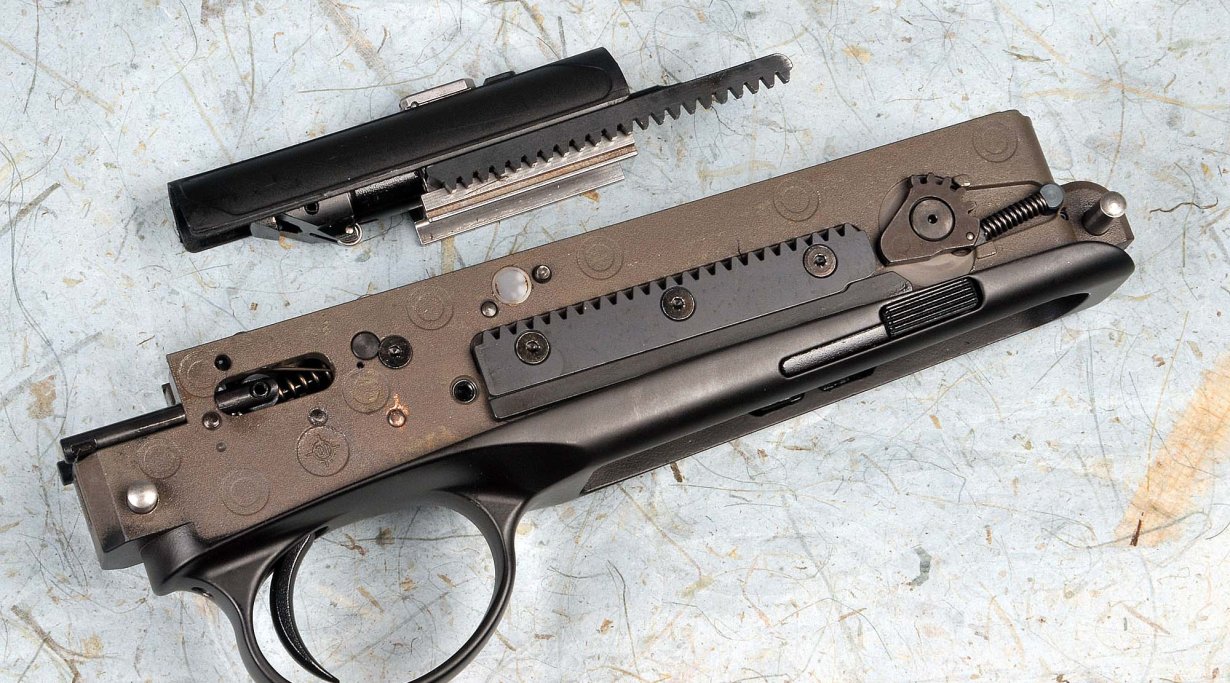

Merkel RX Helix — Il gruppo scatto, sul ponticello, e il portaotturatore. Si vede la doppia cremagliera, che per la sua posizione è protetta dalla polvere

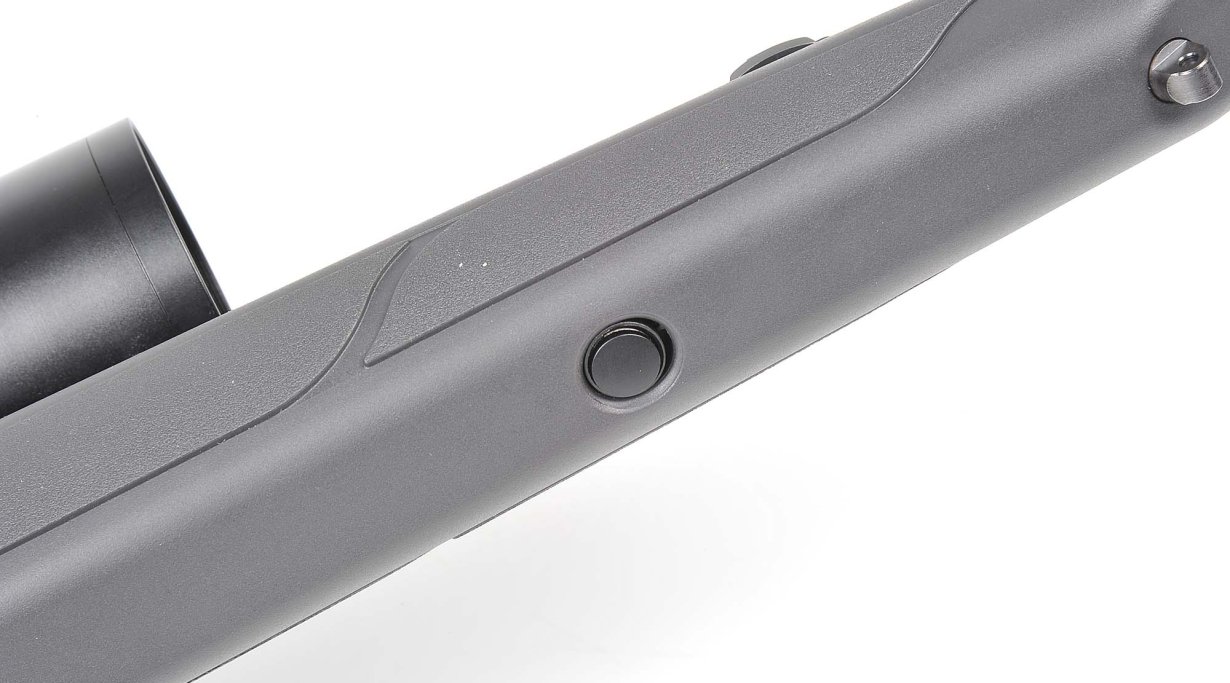

Merkel RX Helix — Questo pulsante sotto l’astina, che è completamente flottante, ne consente la rimozione che avviene sfilandola in avanti

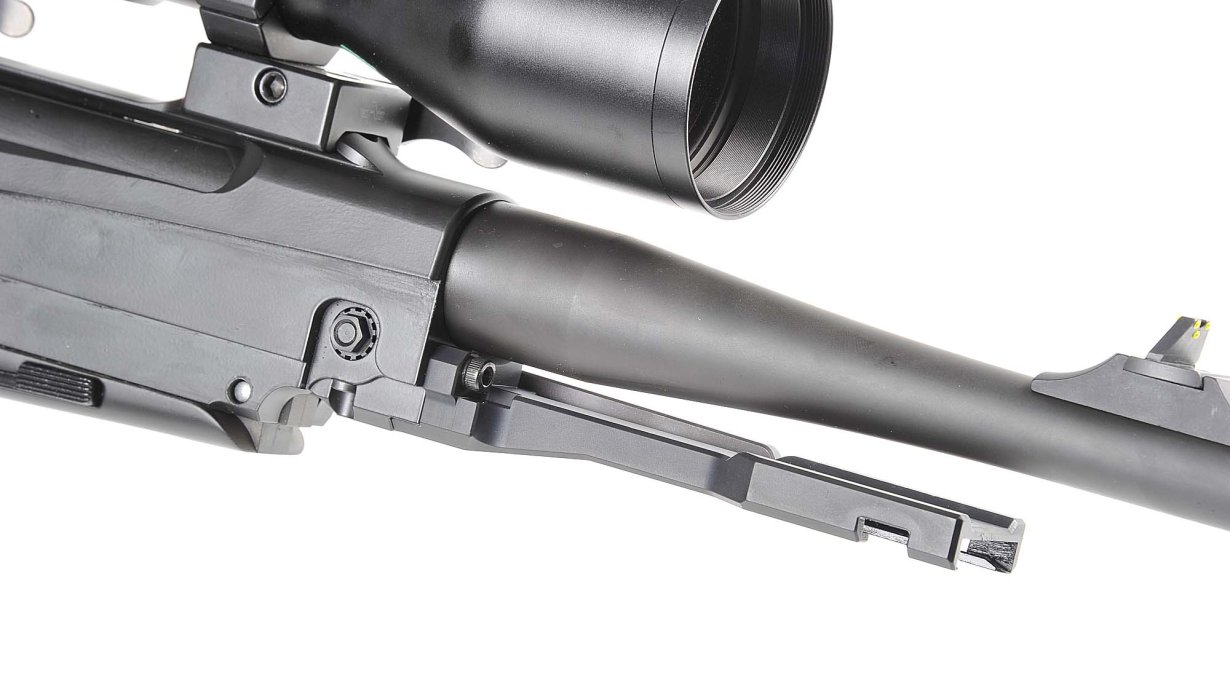

Merkel RX Helix — Si vede il supporto avvitato al castello su cui l’astina è fissata, lasciando la canna completamente flottante

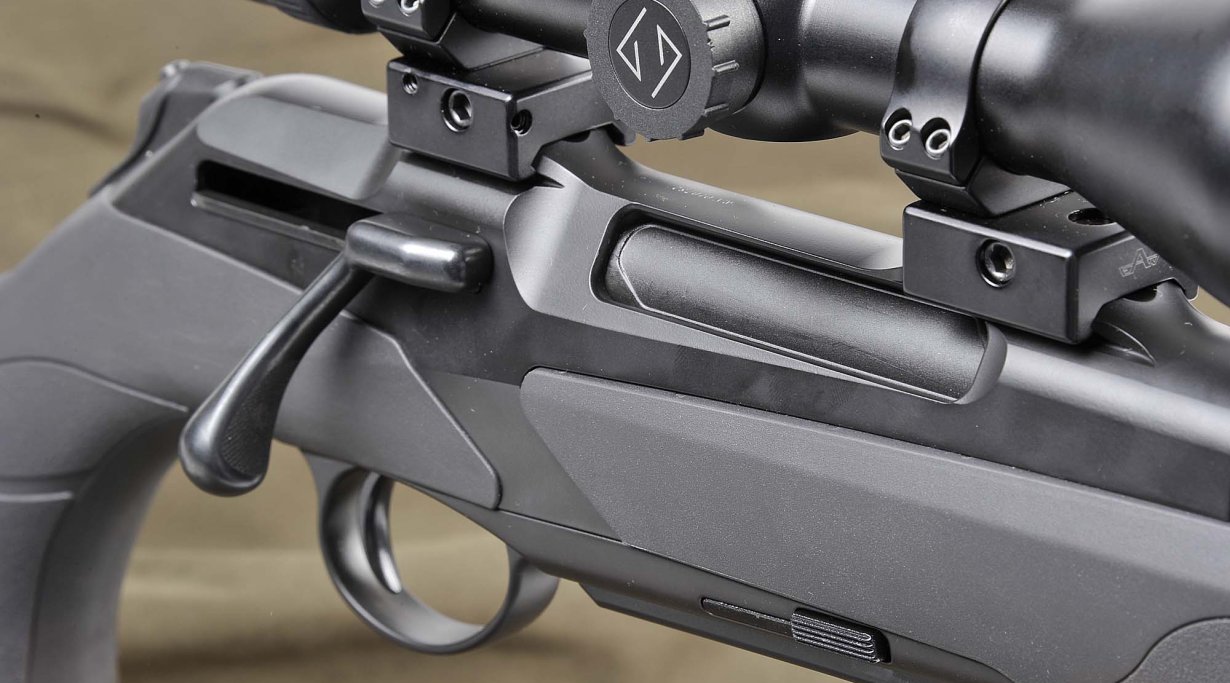

Merkel RX Helix — La finestra di espulsione è più lunga dell’asola in cui scorre la manetta d’armamento

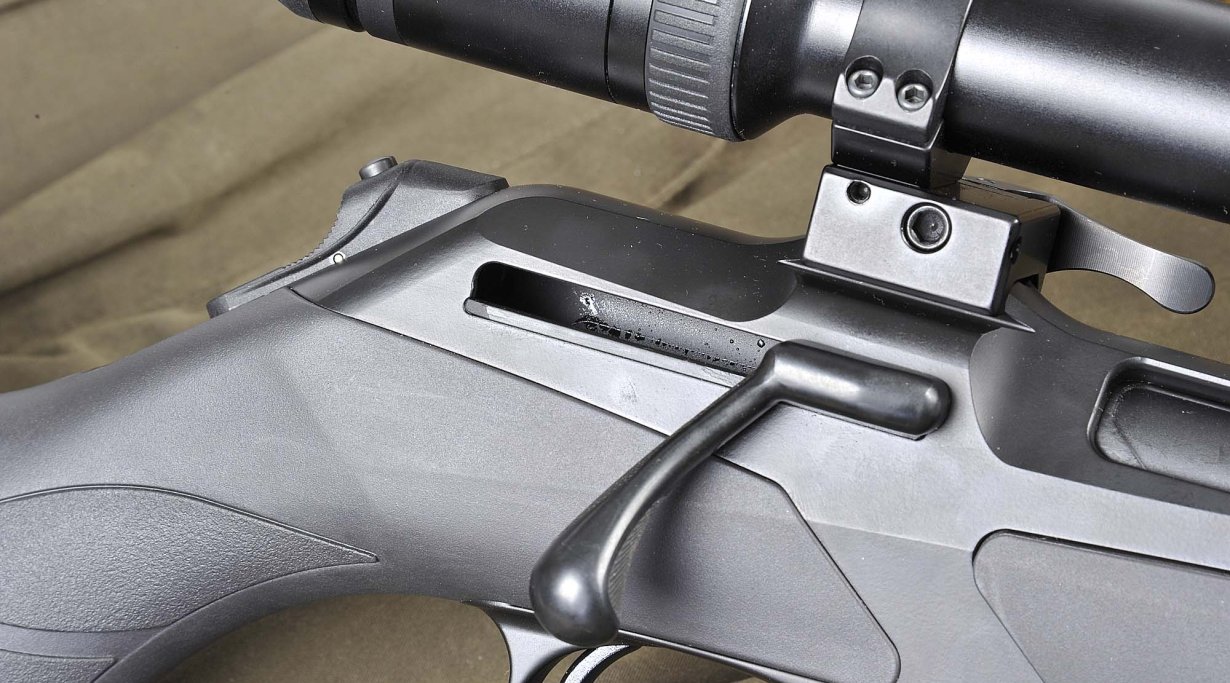

Merkel RX Helix — La manetta in posizione avanzata

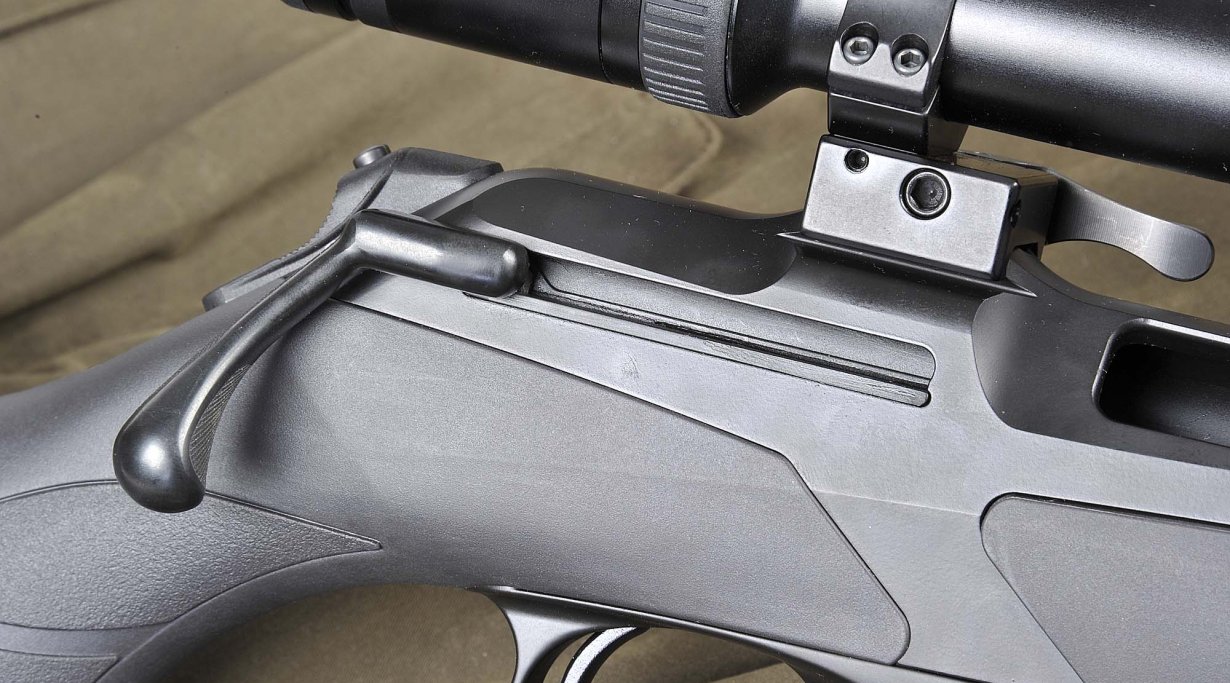

Merkel RX Helix — La manetta in posizione arretrata. la testina dell’otturatore è arretrata oltre il bordo della finestra di espulsione

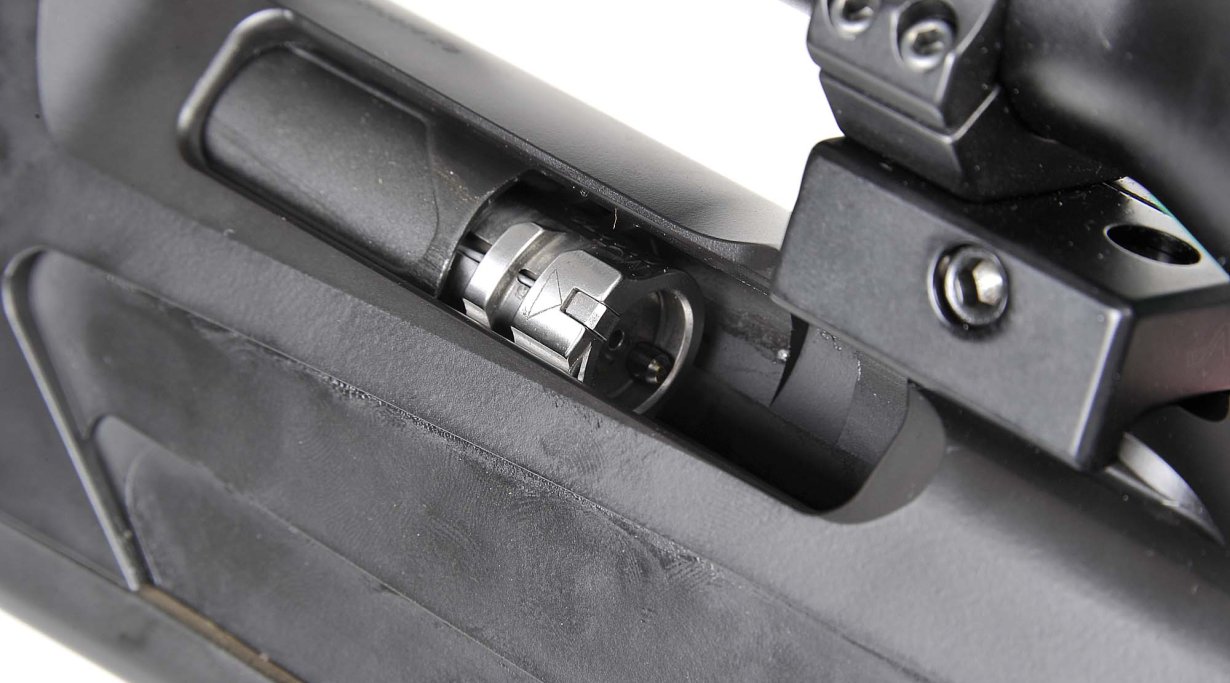

Merkel RX Helix — La testina rotante dell’otturatore vista dalla finestra d’espulsione. L’estrattore sembra piccolo, ma si allarga sulla faccia dell’otturatore

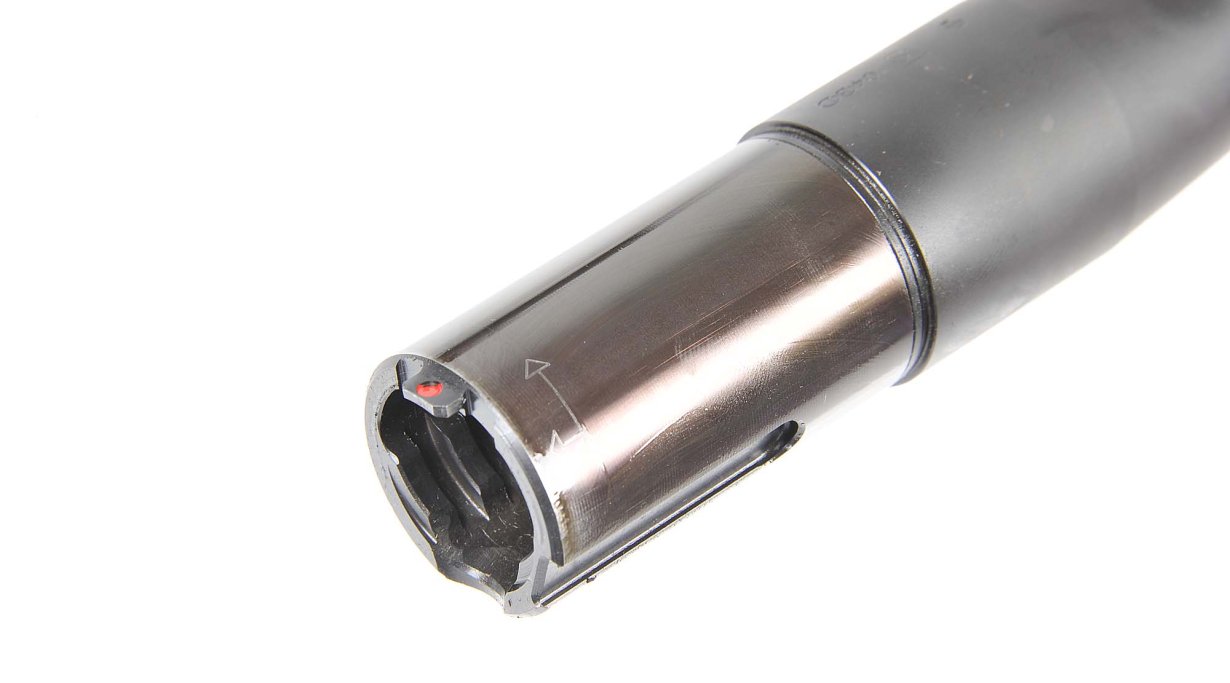

Merkel RX Helix — Una canna estratta dal castello. La testina dell’otturatore è stata rimossa; si vede il riferimento rosso per il montaggio

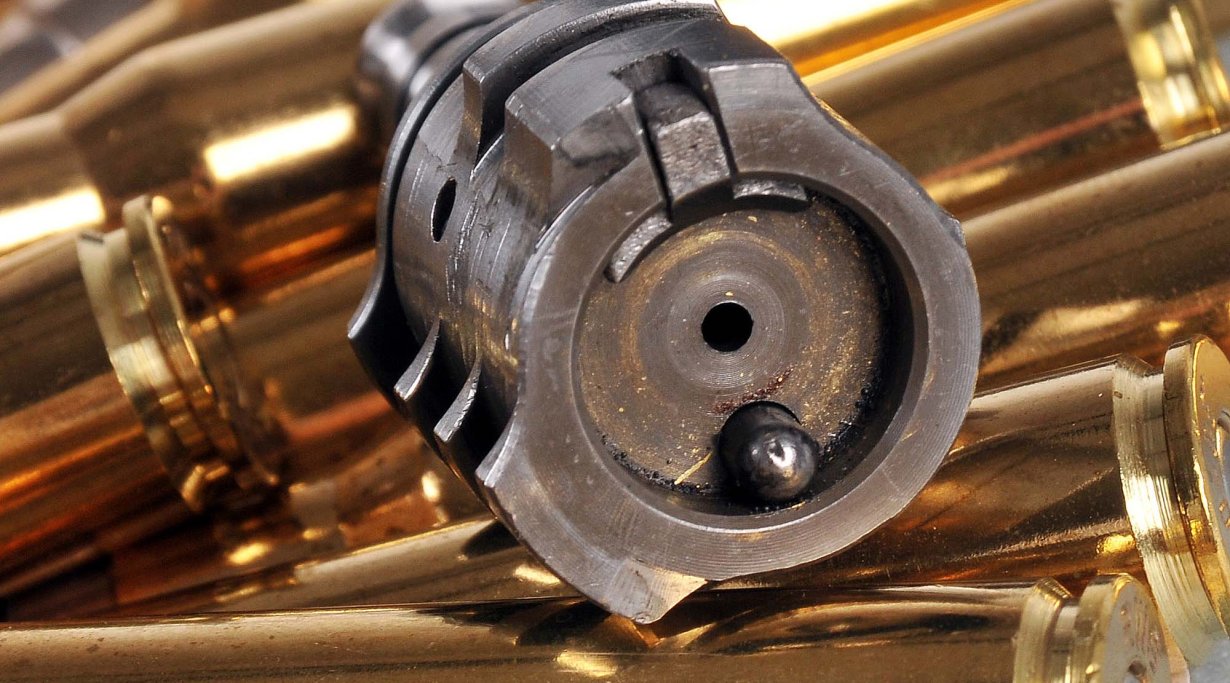

Merkel RX Helix — Sulla faccia anteriore della testina rotante è visibile la particolare forma dell’estrattore, che abbraccia una larga parte del fondello del bossolo

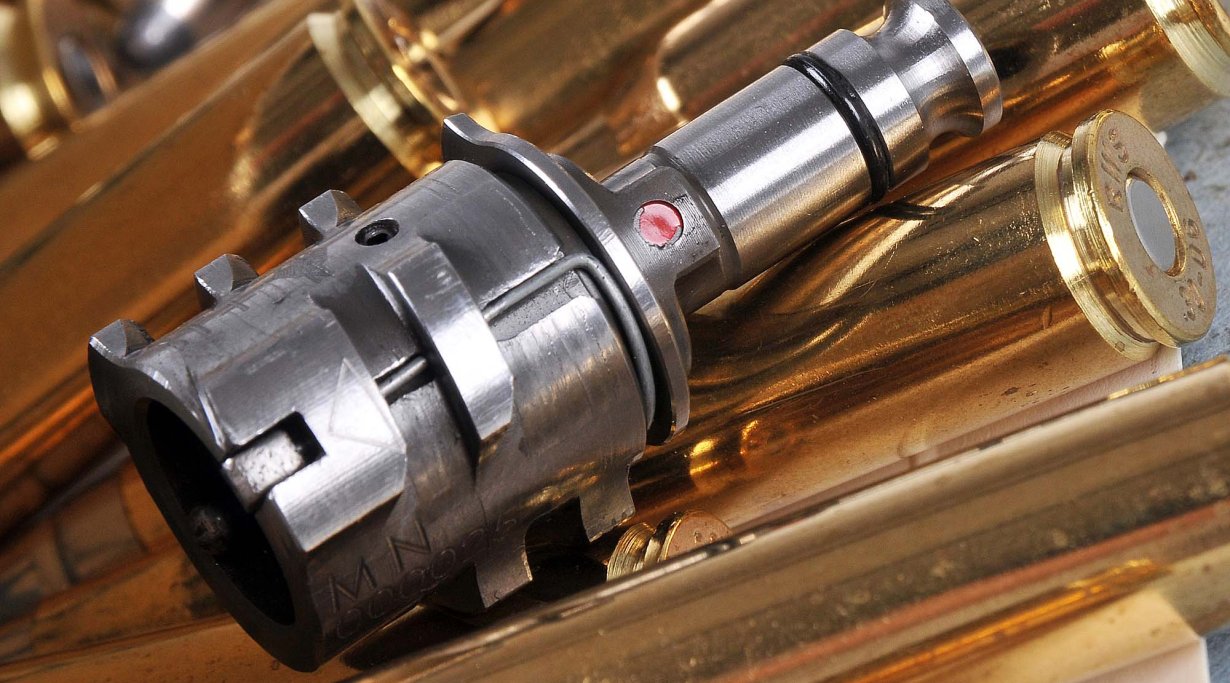

Merkel RX Helix — Sul lato della testina rotante si può notare la molla dell’estrattore, che è a filo

Merkel RX Helix — La testina è stata separata dal portaotturatore lasciando in evidenza il percussore

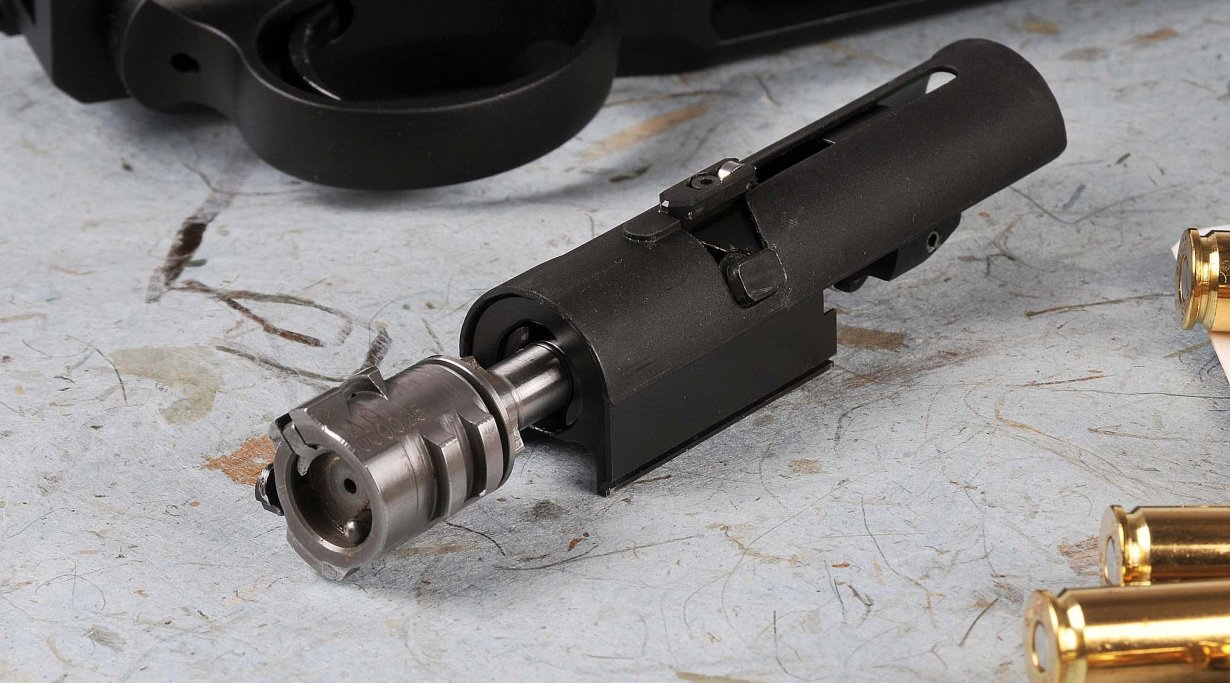

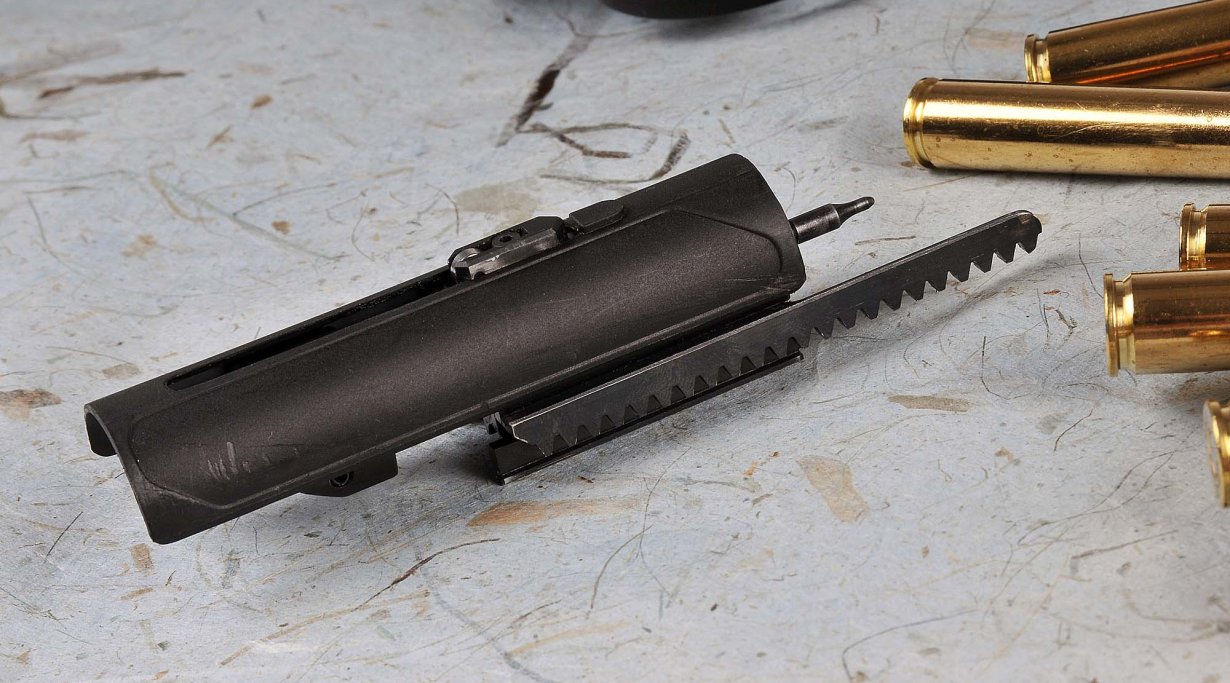

Merkel RX Helix — Il portaotturatore con la sua testina. Si nota l’elemento parallelepipedo che per mezzo di una fessura a camma obbliga testina a ruotare

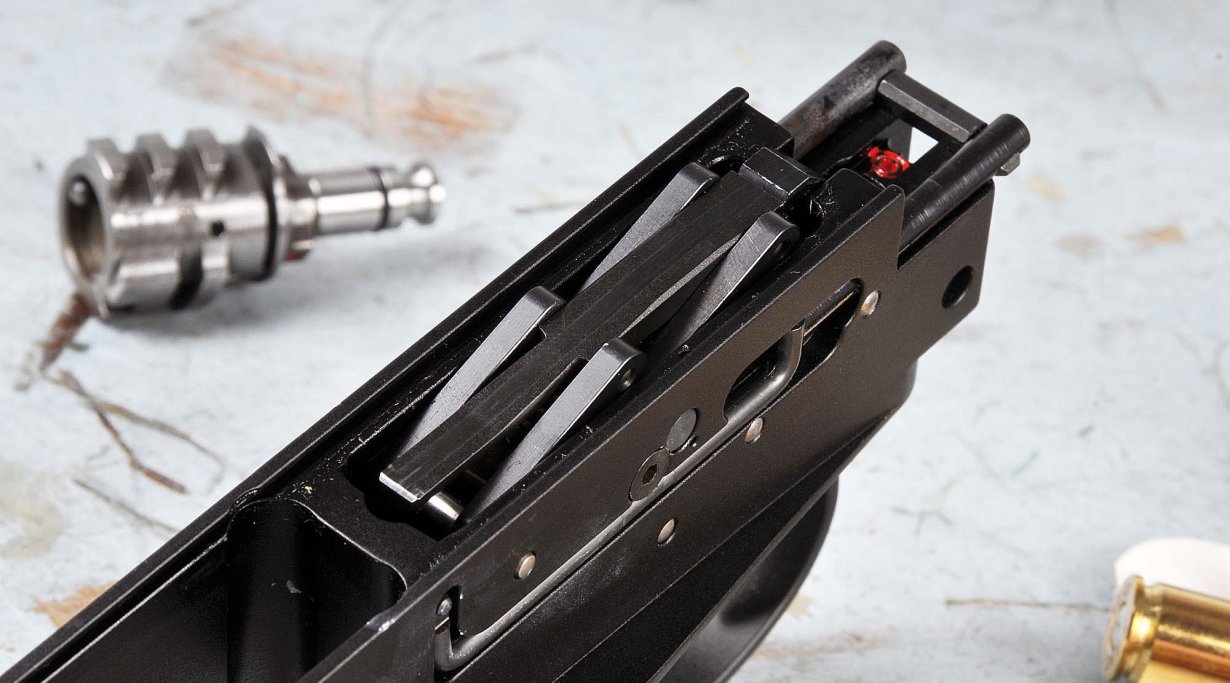

Merkel RX Helix — L’armamento del cane avviene con una duplice coppia di leve che formano un doppio parallelogramma

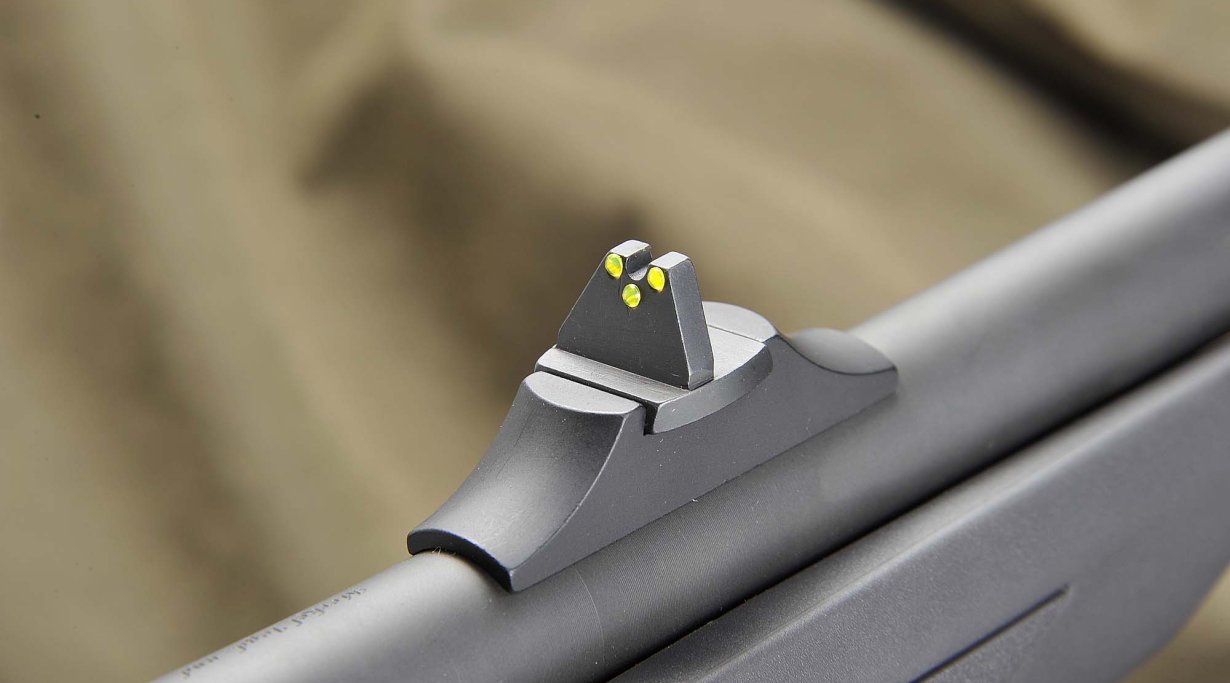

Merkel RX Helix — La tacca di mira, con i tre punti versi per la collimazione, è inserita a coda di rondine sul suo zoccolo e può essere regolata in deriva

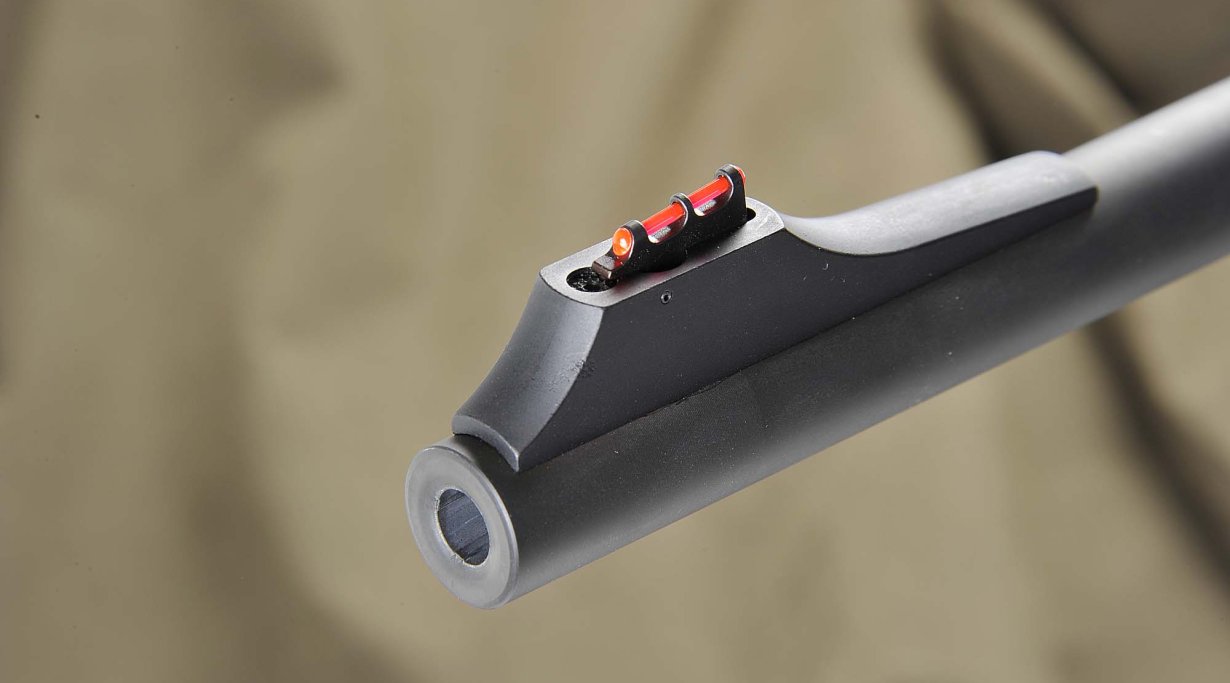

Merkel RX Helix — Il mirino in lucite rossa consente la regolazione del tiro in altezza. Il supporto in acciaio a tre punti lo rende robusto

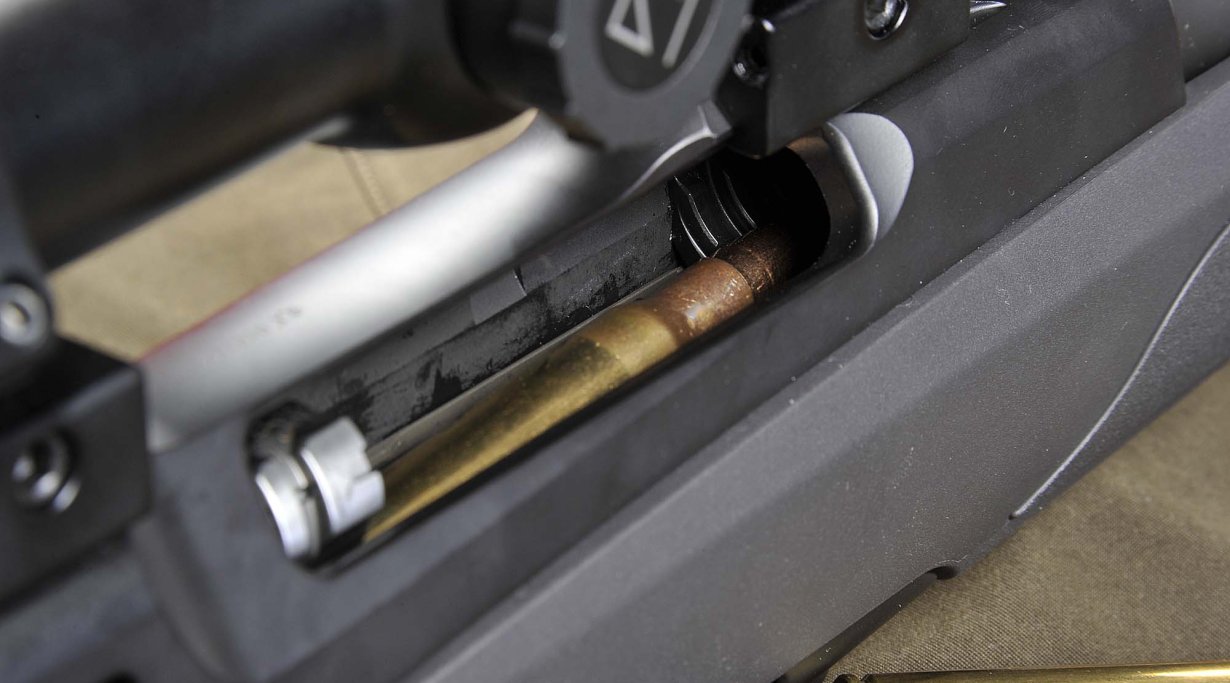

Merkel RX Helix — La presentazione della cartuccia è molto buona. Quando sarà rilasciata dal caricatore, sarà esattamente in linea con la canna

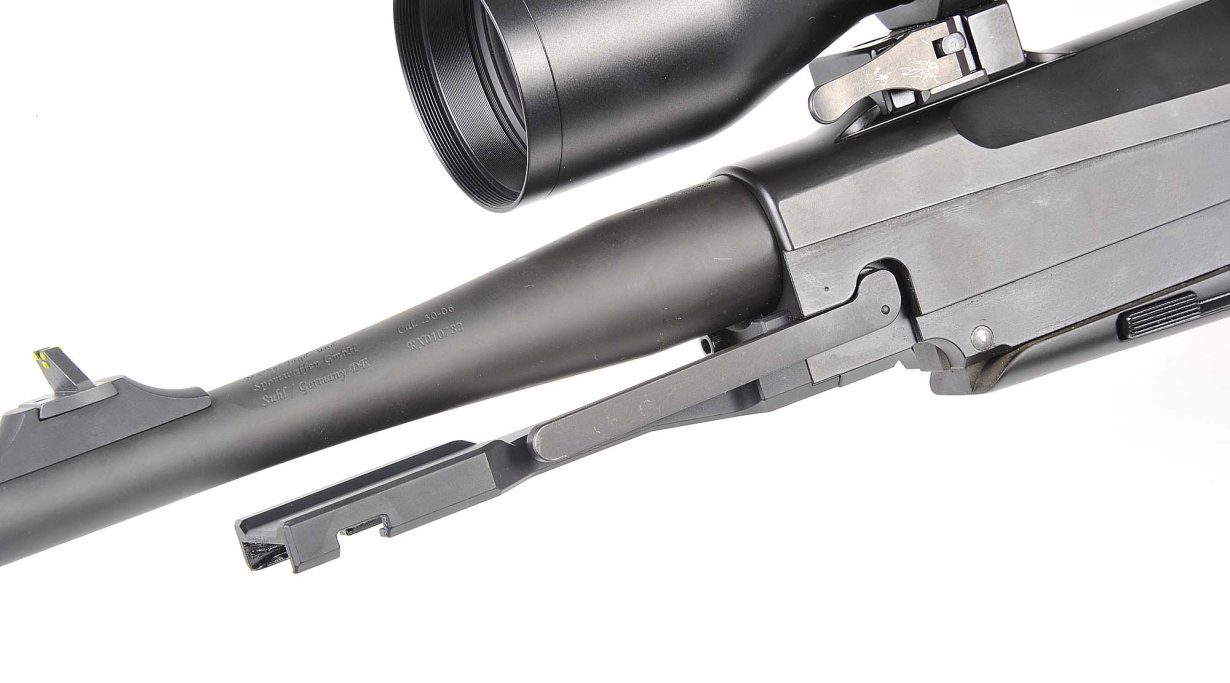

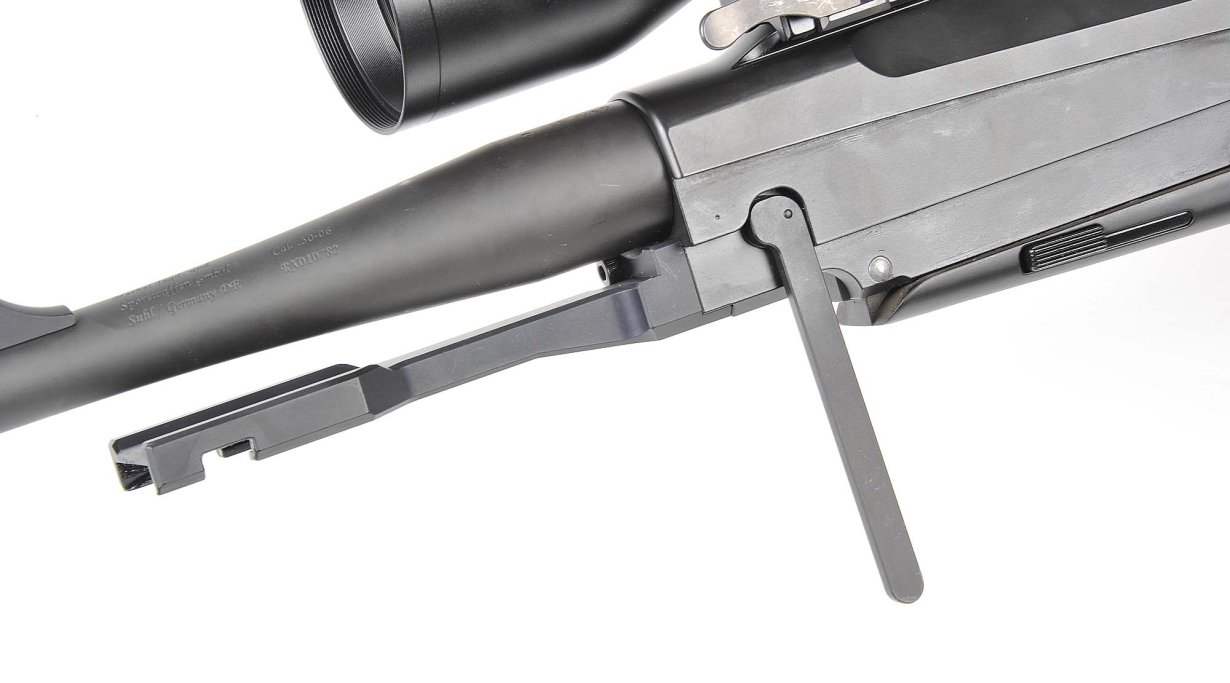

Merkel RX Helix — La leva di comando del ritegno della canna è abbastanza lunga per poter essere azionata senza sforzo. Qui ne vediamo le due posizioni

Merkel RX Helix — La leva di comando del ritegno della canna è abbastanza lunga per poter essere azionata senza sforzo. Qui ne vediamo le due posizioni

Merkel RX Helix — Fucile straight-pull da caccia Merkel RX Helix
