Un raro esemplare di AK del primo tipo: rivelatosi difficile da costruire e poco resistente all’uso venne rapidamente sostituito con gli AK costruiti dal pieno che tutti conosciamo
Andrea Giuntini
Andrea Giuntini

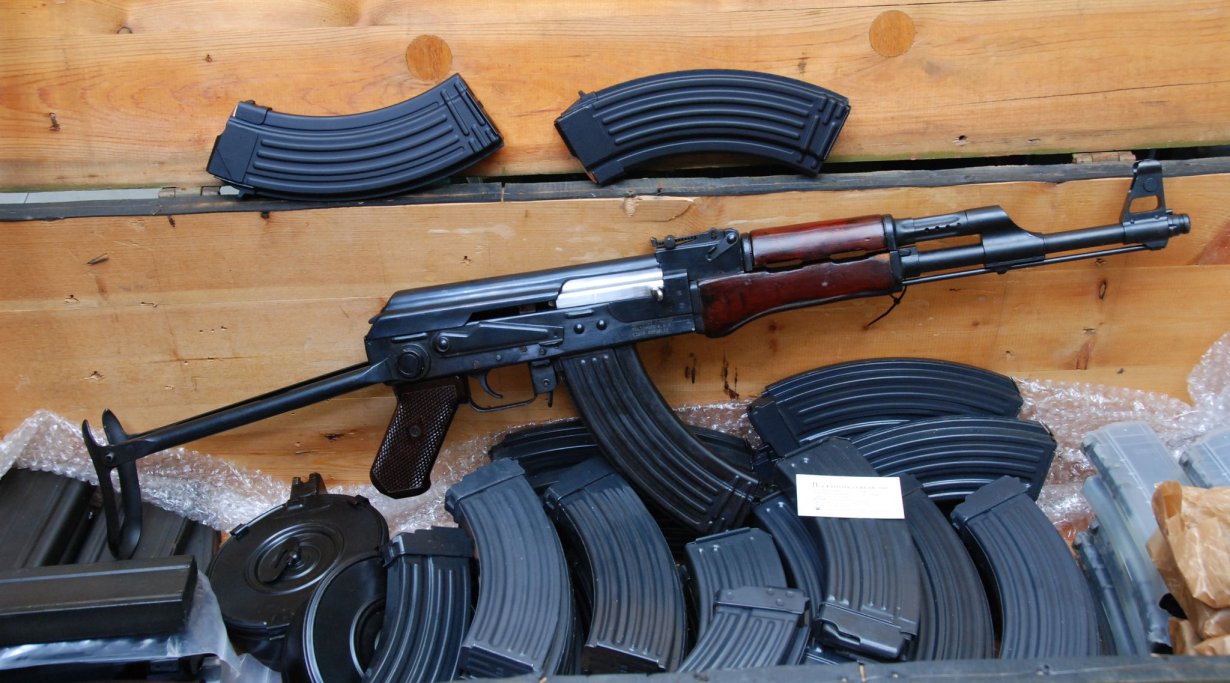

Un raro AK 47 Type 1B. Il Type 1A era dotato della normale calciatura fissa
Andrea Giuntini

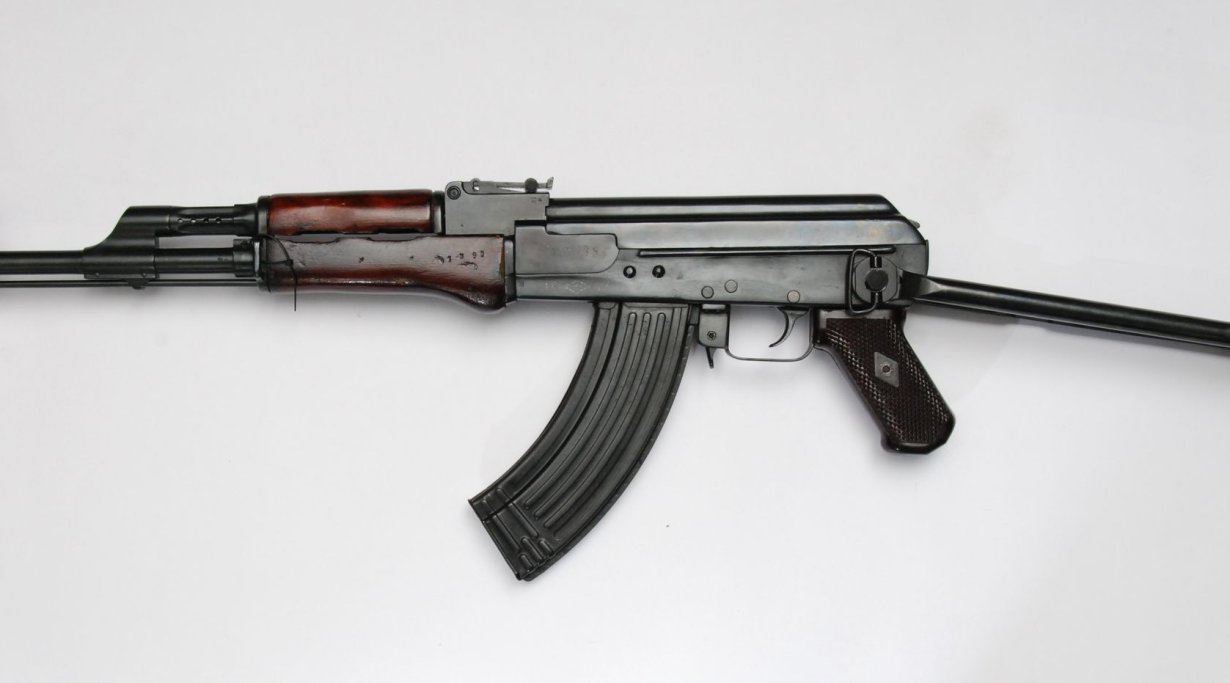

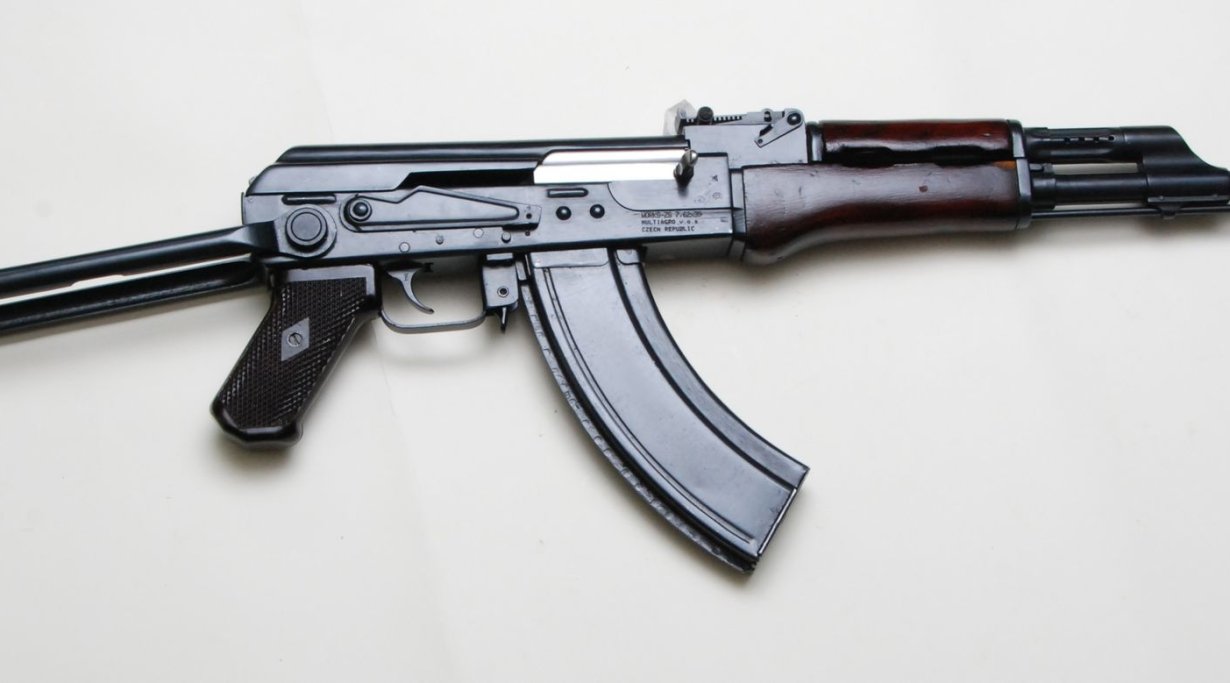

Vista laterale dell’AK Type 1B: la linea è quella di un normale AK, ma esaminando meglio si notano notevoli differenze
Andrea Giuntini

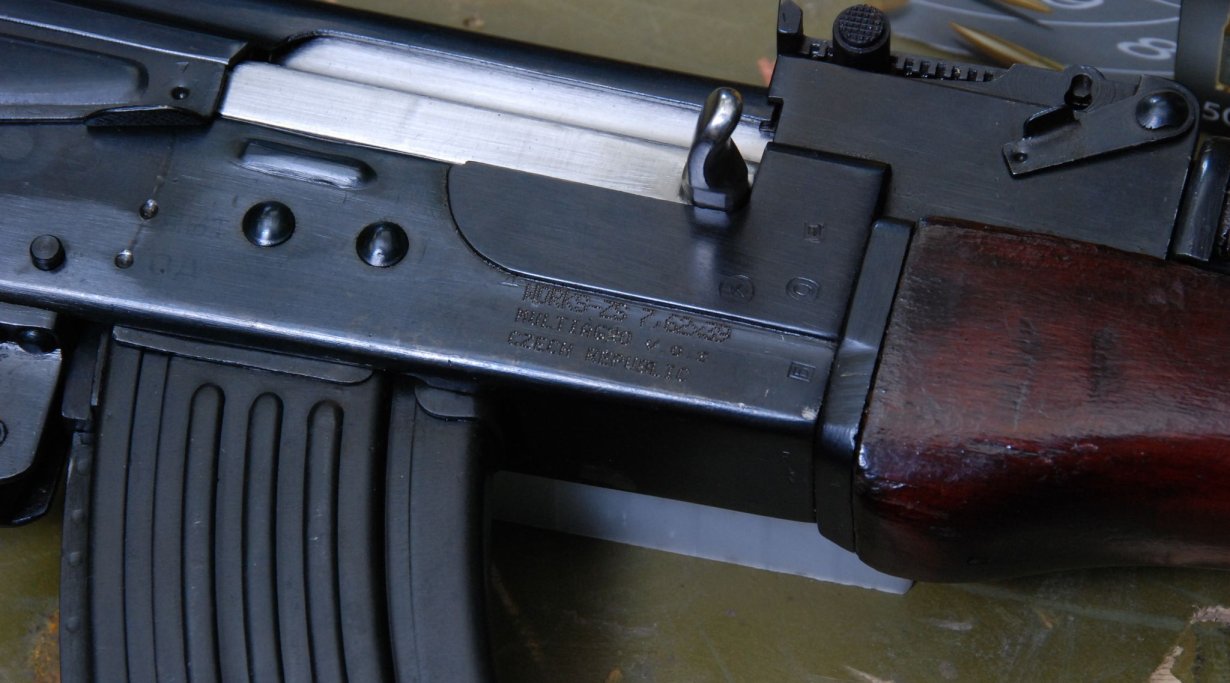

Lato destro del Trunnion, il blocco lavorato dal pieno che ospita la canna e le sedi di chiusura: anteriormente non si notano rivetti di fissaggio, presenti invece molto più indietro
Andrea Giuntini

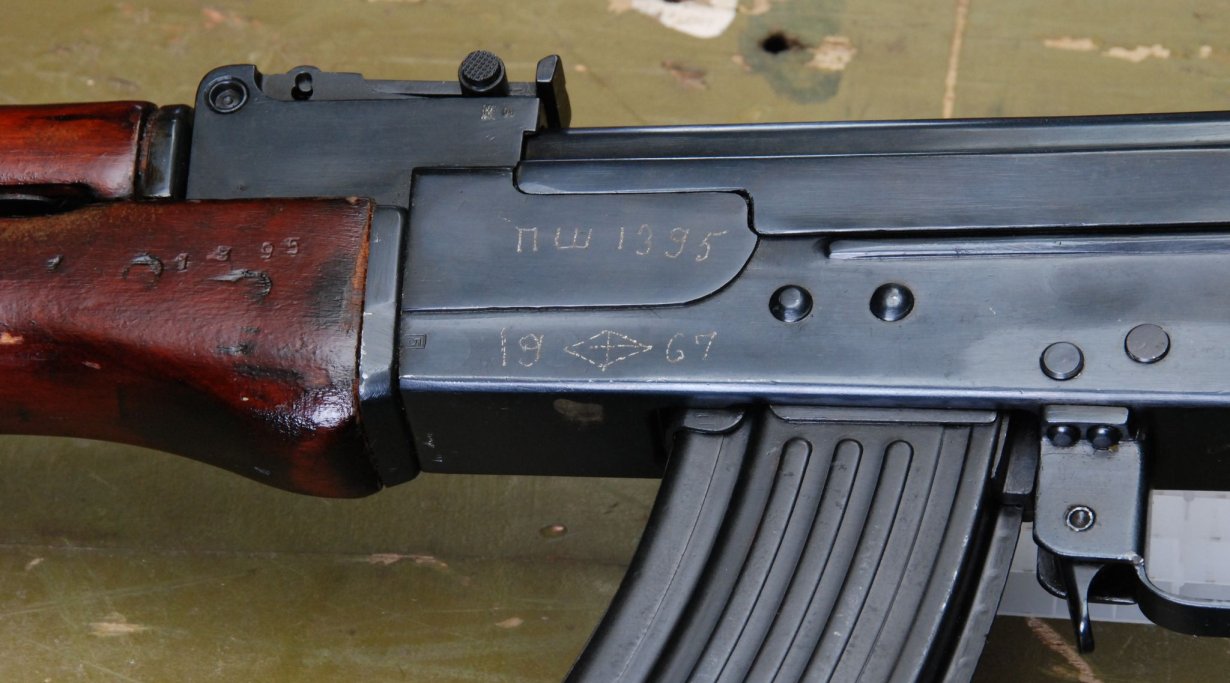

Situazione esattamente speculare all’altro lato. Qualcuno ha riportato a penna elettrica le scritte che si vedono: l’arma è stata forse riarsenalizzata?
Andrea Giuntini

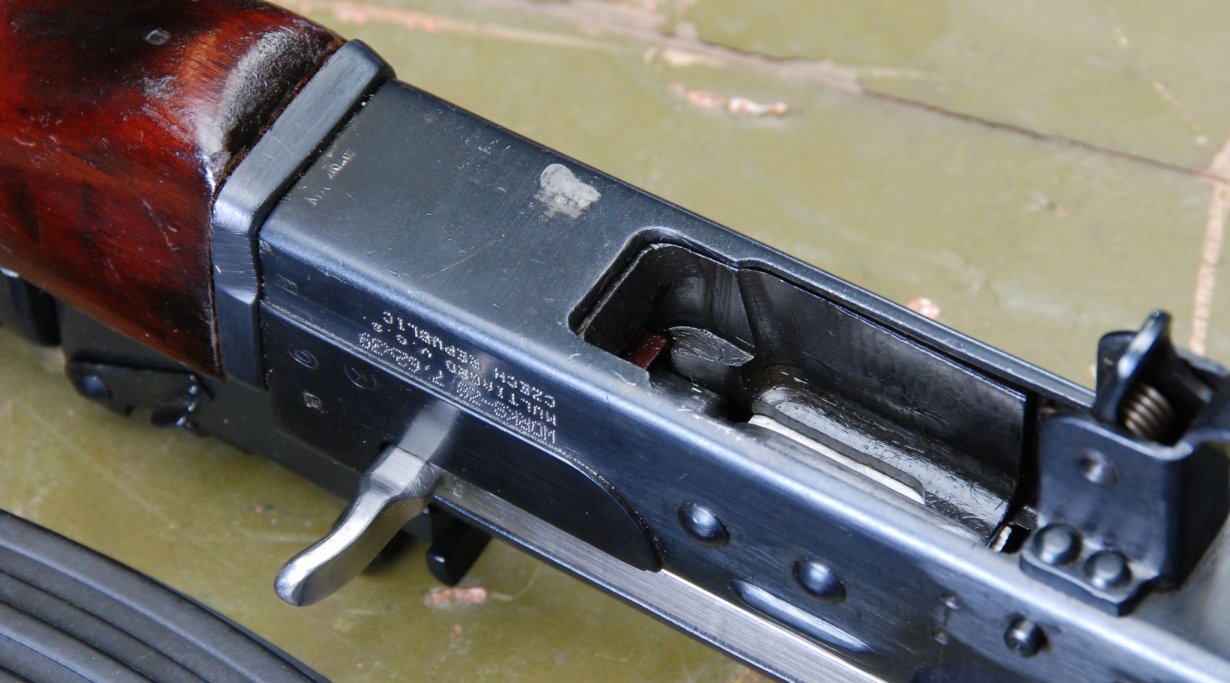

Si vede chiaramente come il trunnion si allunghi all’indietro fino a comprendere quasi tutta la finestra di alimentazione
Andrea Giuntini

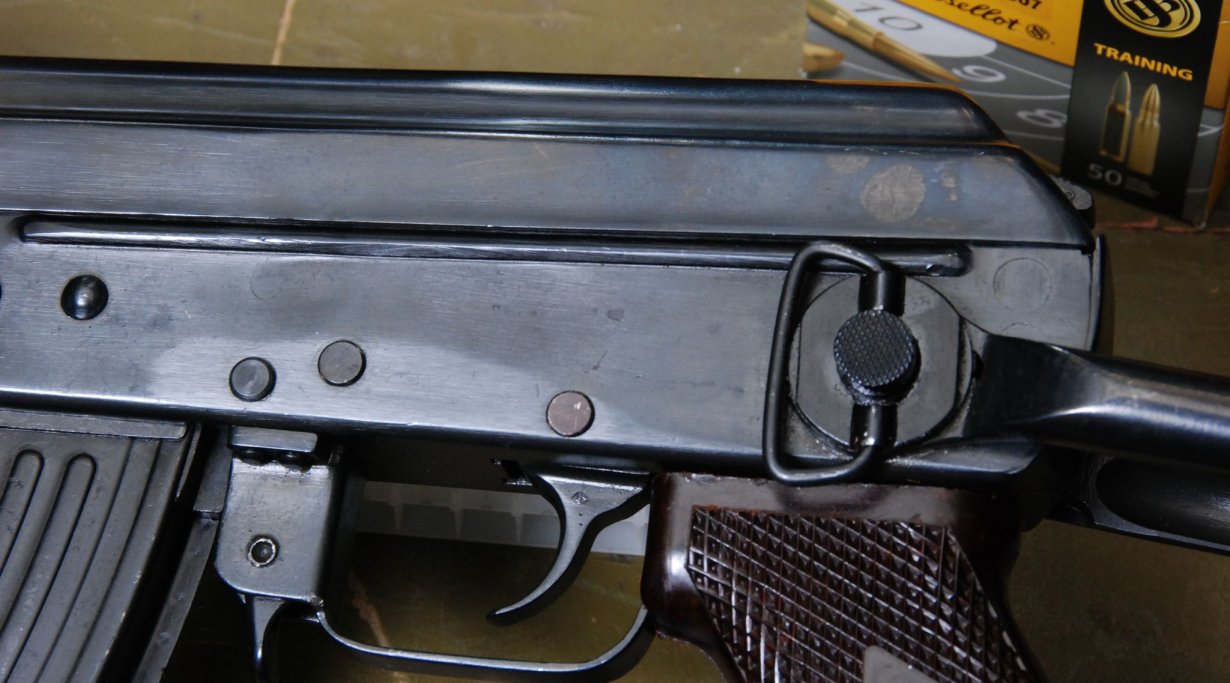

Sul fianco sinistro si notano le teste dei perni del gruppo scatto e si intravedono quelle dei rivetti che bloccano all’interno le guide di scorrimento dell’otturatore. Con luce radente si notano anche dei grossi aloni di punti di saldatura: pare che proprio questi sistemi di fissaggio fossero il punto debole dei primi AK
Andrea Giuntini

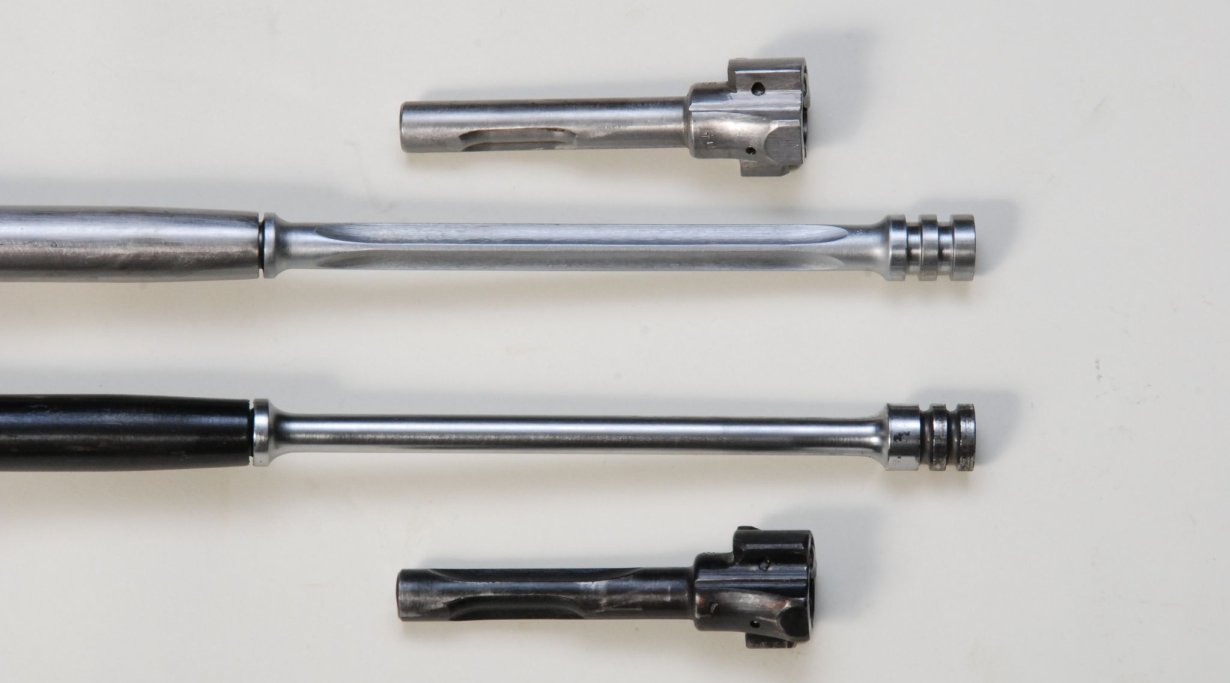

In alto il pistone del Tipo 1, con il gambo profondamente scanalato, sotto quello di un più moderno AKM
Andrea Giuntini

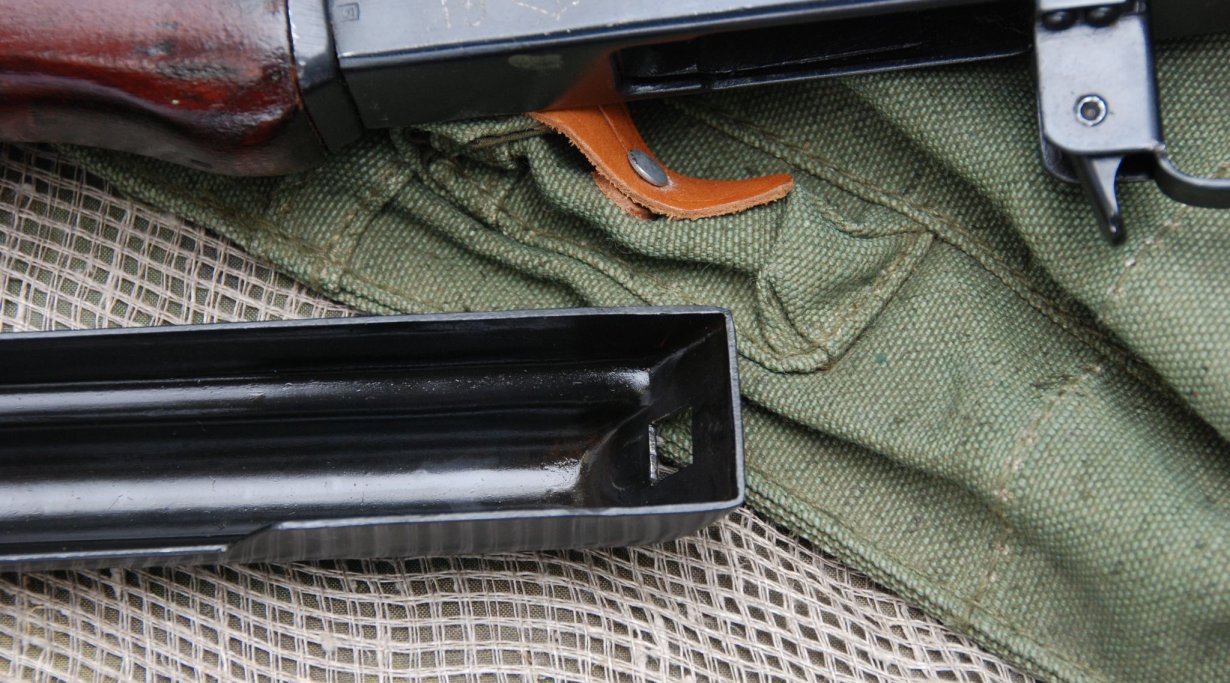

Il type 1 utilizza lamiere molto più spesse dei più tardi AKM: il coperchio, ad esempio, è di 1,5 millimetri
Andrea Giuntini

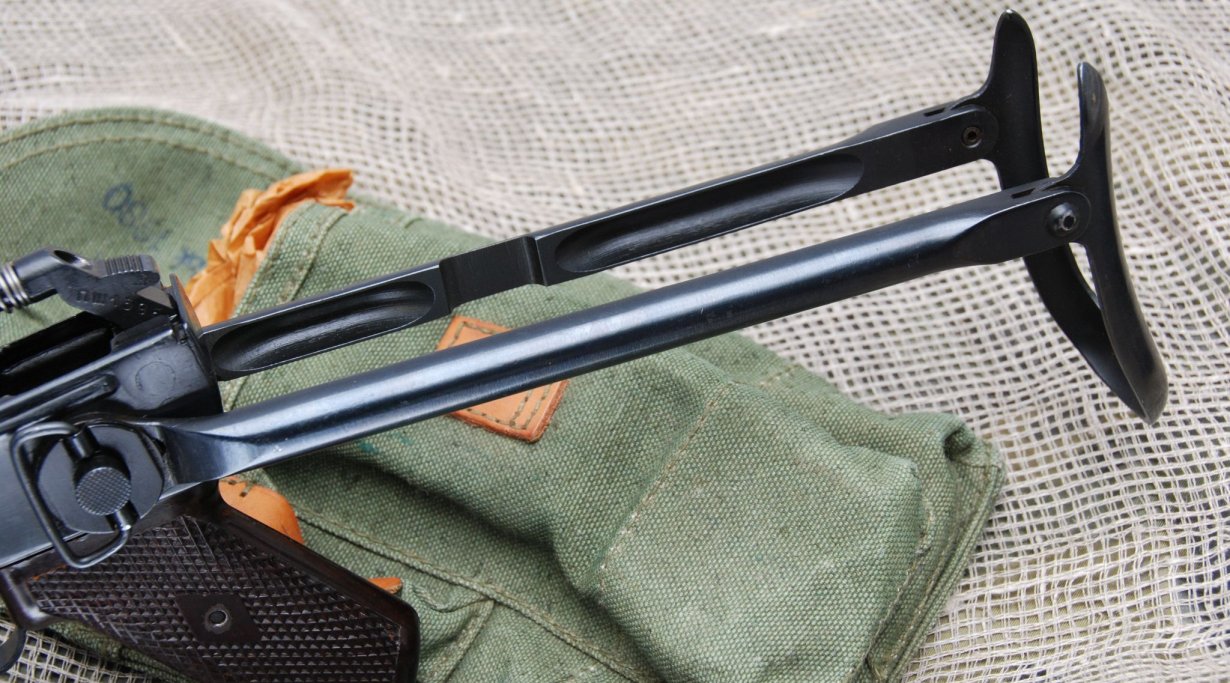

Incredibilmente, per un’arma progettata per l’impiego di lamiere stampate, il calcio ripiegabile è ottenuto con lavorazioni complesse partendo dal pieno
Andrea Giuntini

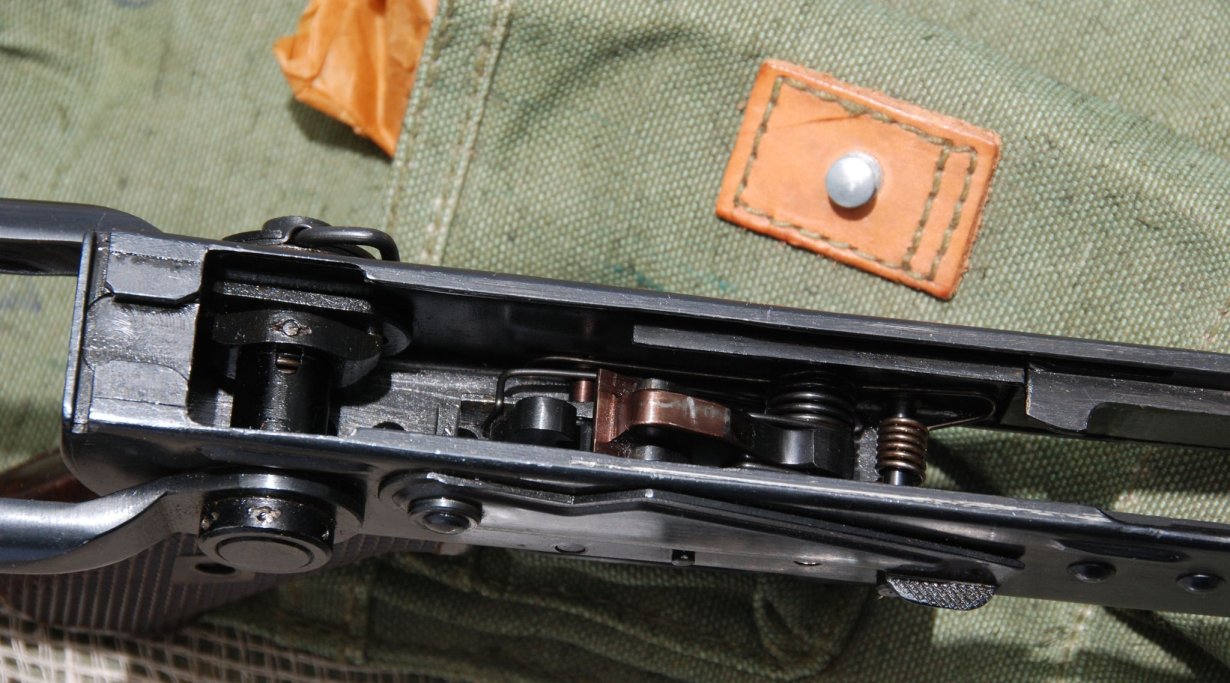

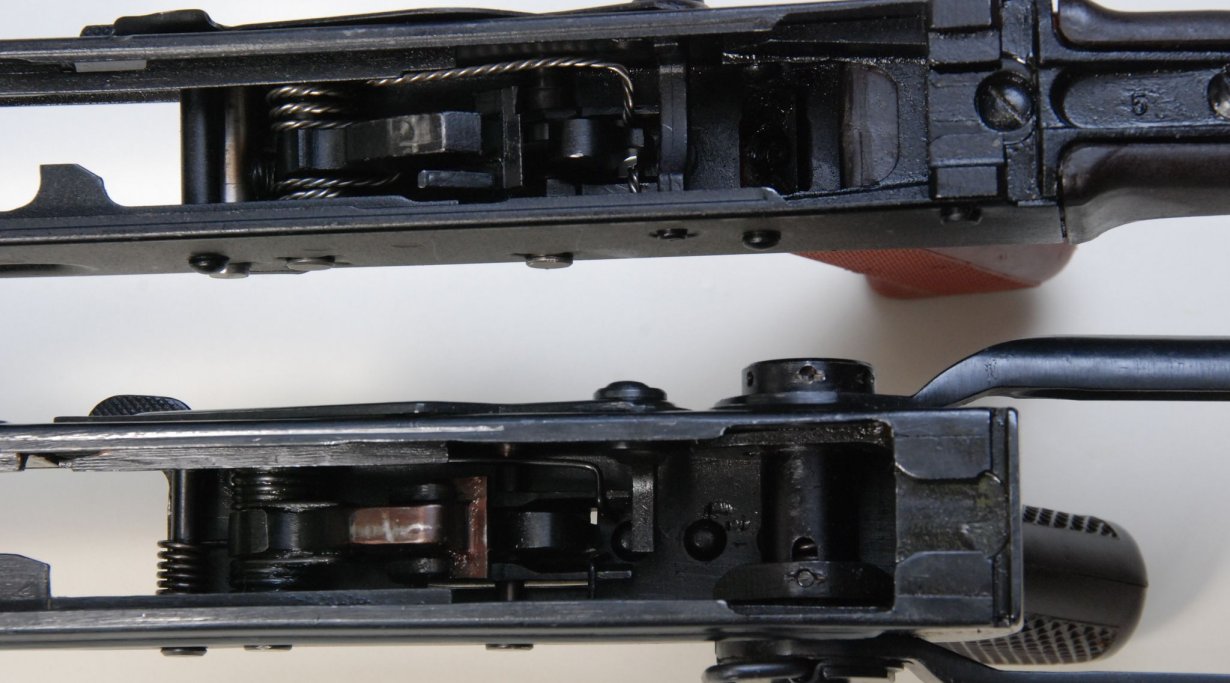

Sugli AK ricavati dal pieno e sugli AKM la sicura è montata su un perno che attraversa l’intero castello e la cui testa sporge a sinistra, ma sul Type 1 la sicura è fissata solo sul fianco destro ed è lunga poco più della metà
Andrea Giuntini

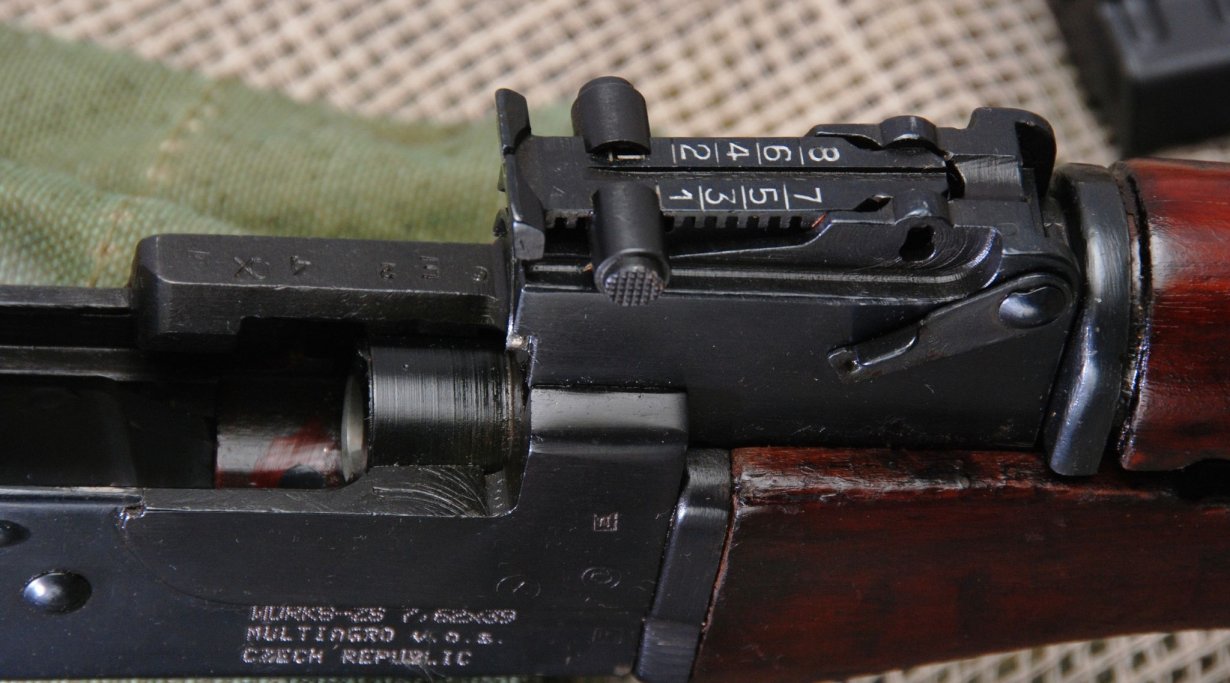

La tacca è tarata fino a 800 metri, come su tutti gli AK. In basso i marchi dell’esportatore ceco
Andrea Giuntini

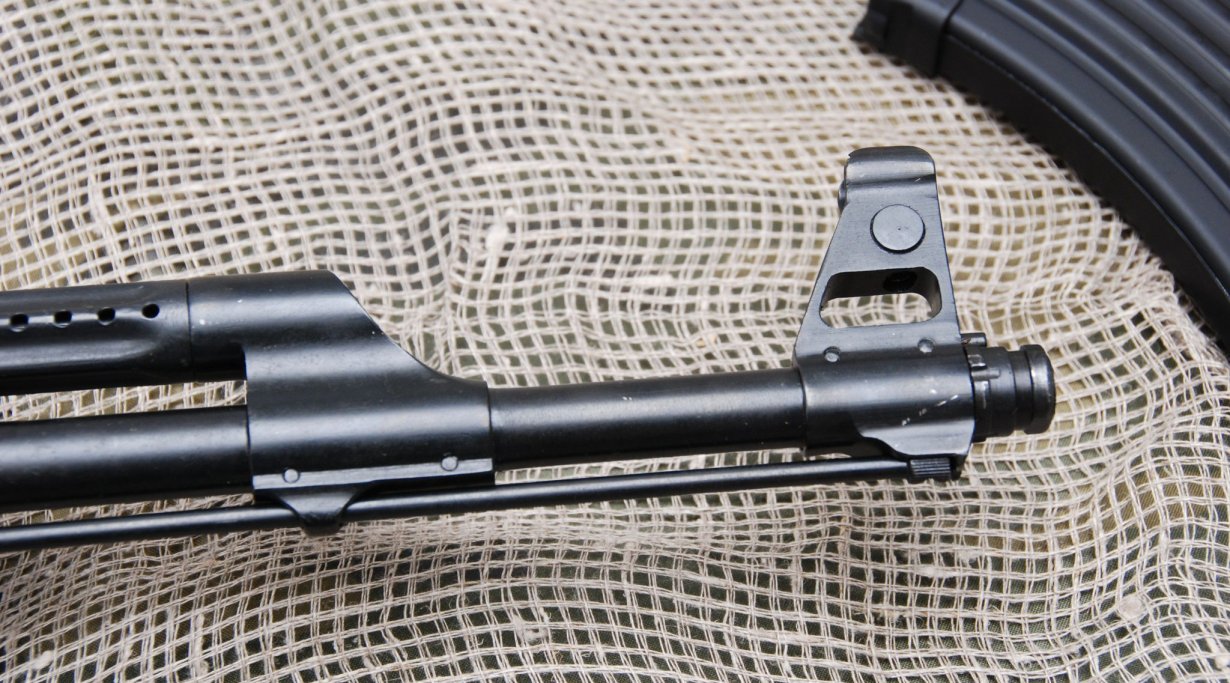

Nessuna differenza apparente nella parte anteriore della canna
Andrea Giuntini
L’unica differenza con i modelli successivi è data dalla presenza di molle a filo semplice anziché ritorto
Andrea Giuntini

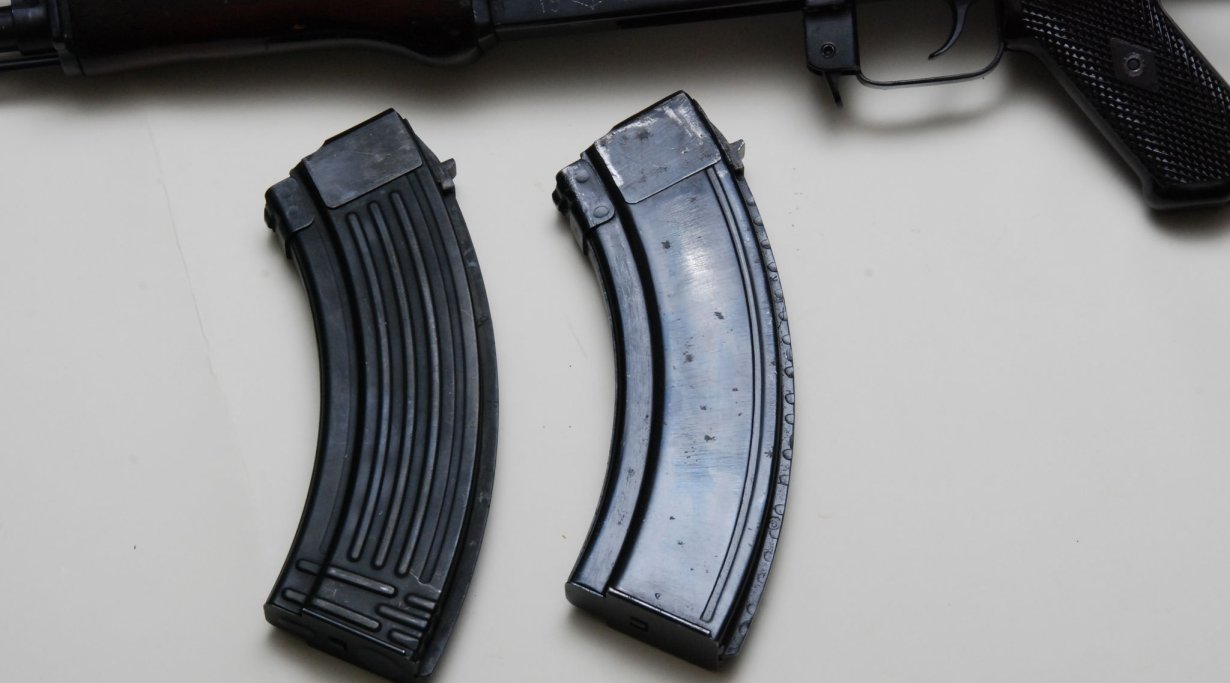

I primi caricatori (a destra) non presentavano le numerose costolature di rinforzo che caratterizzano gli astucci degli AK cui siamo abituati (a sinistra)
Andrea Giuntini

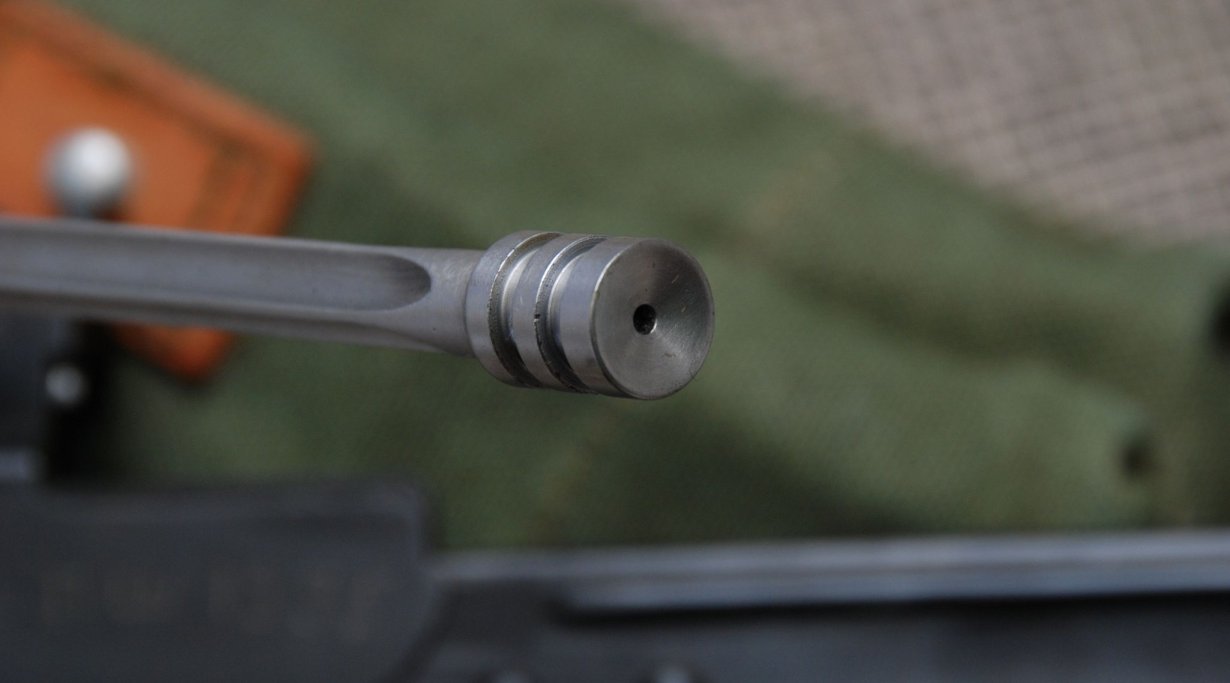

La testa del pistone del tipo 1 presenta inoltre un piccolo foro cieco non presente sugli altri modelli
