Wie man den Revolver Remington 1858 New Model Army zerlegt - Fotostrecke

Der Revolver Remington New Model Army war ein Perkussionsrevolver des Herstellers Remington Arms. Die Ordonanzwaffe im Kaliber .44 kam im amerikanischen Sezessionskrieg zum Einsatz. Beim Abfeuern von Waffen, die Schwarzpulver verwenden bleiben Schmauchspuren zurück. Um diese entfernen zu können, müssen die Waffen komplett zerlegt werden. Während das Zerlegen von Pistolen und Gewehren mit Single-Action-Mechanismus relativ einfach ist, ist dies für mechanisch komplexere Revolver arbeitsaufwändiger. Lernen Sie hier bei all4shooters.com in einer Fotostrecke wie man den Revolver Remington 1858 New Model Army im Kaliber .44 richtig zerlegt.

Anleitung zum Zerlegen des Revolvers Remington 1858
Bruno Ardovini
Zerlegen wir zusammen den Remington 1858 New Army, Kaliber .44

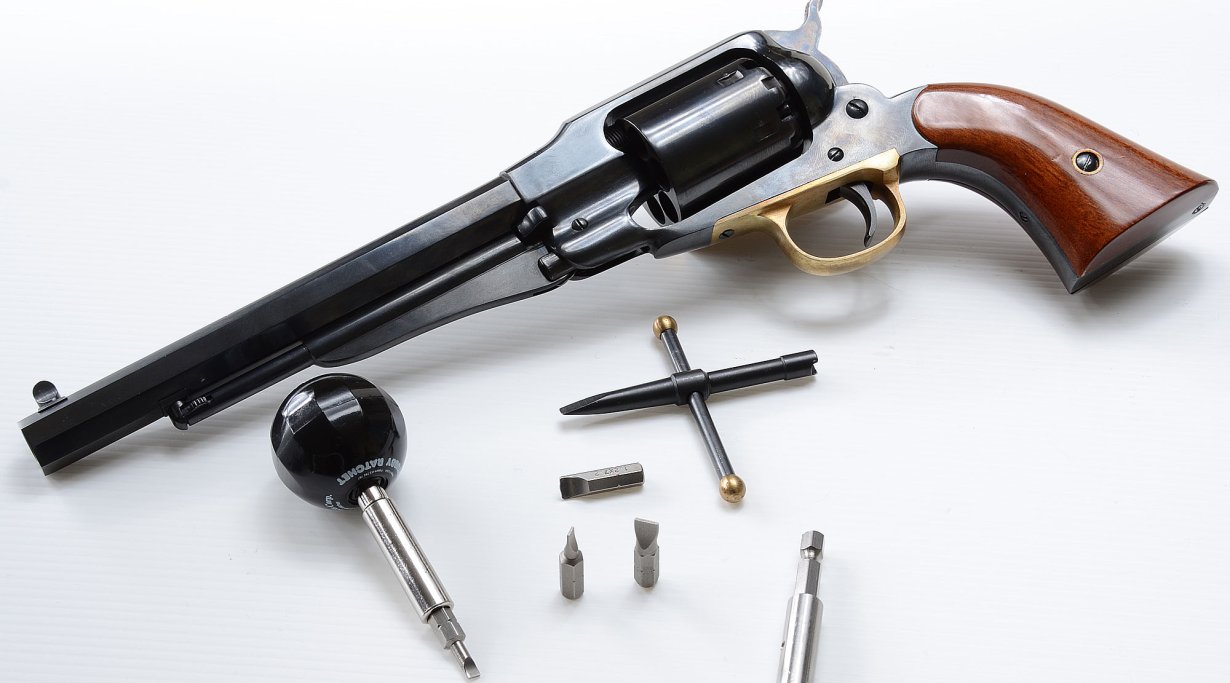

Die nötigen Werkzeuge
Bruno Ardovini
Zum Zerlegen brauchen wir nur wenige Werkzeuge.

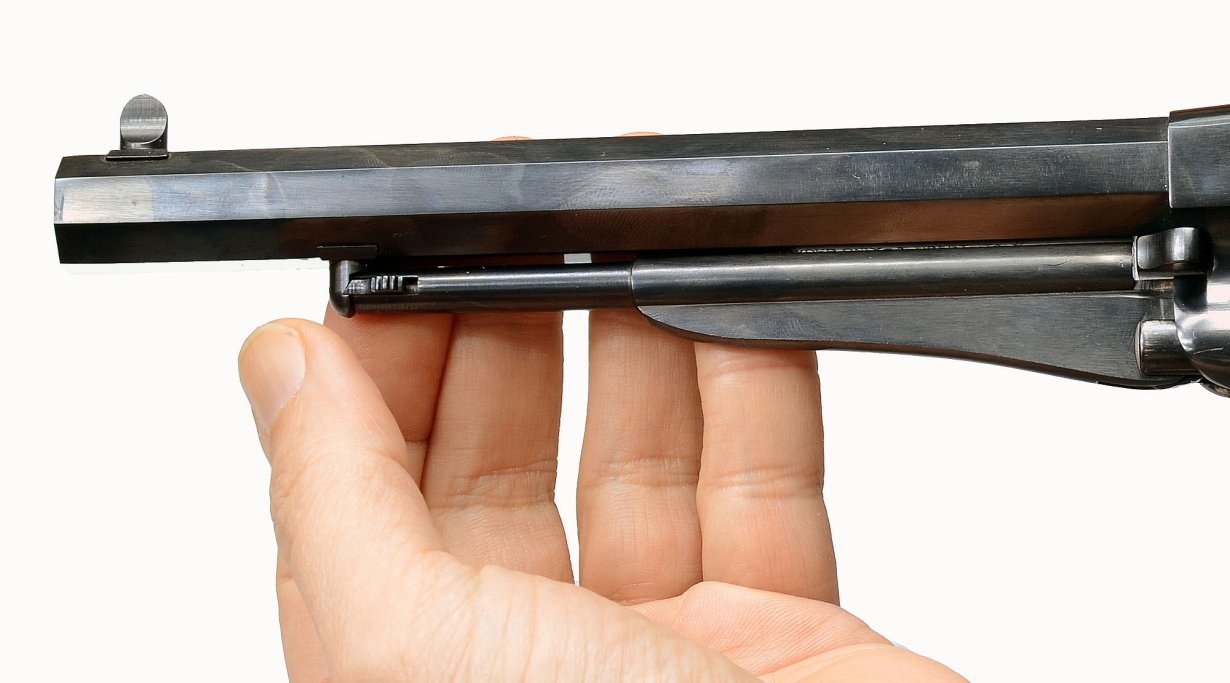

Zerlegen des Revolvers Remington 1858 New Model Army
Bruno Ardovini
Um den Ladehebel freizubekommen muss man den beweglichen Drücker zurückschieben.

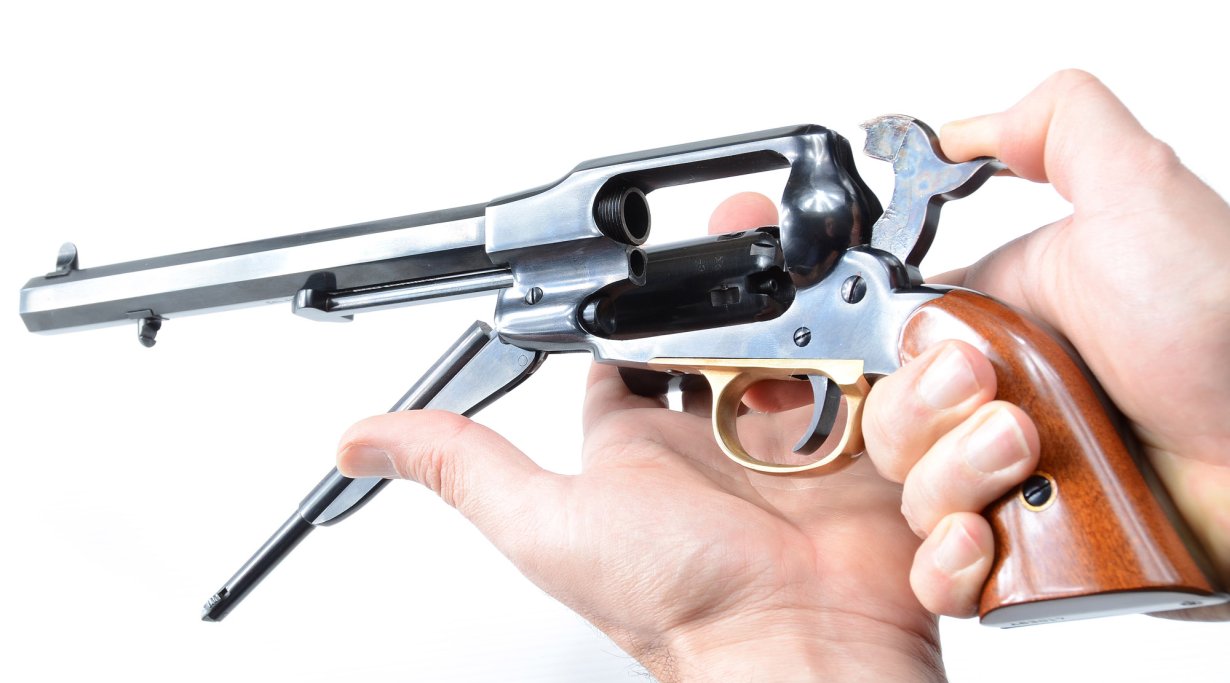

Entfernen der Trommel
Bruno Ardovini
Um die Trommel herausnehmen zu können lässt man den Ladehebel etwas herunter, zieht die Trommelachse ab und zieht den Hahn in die Rast.

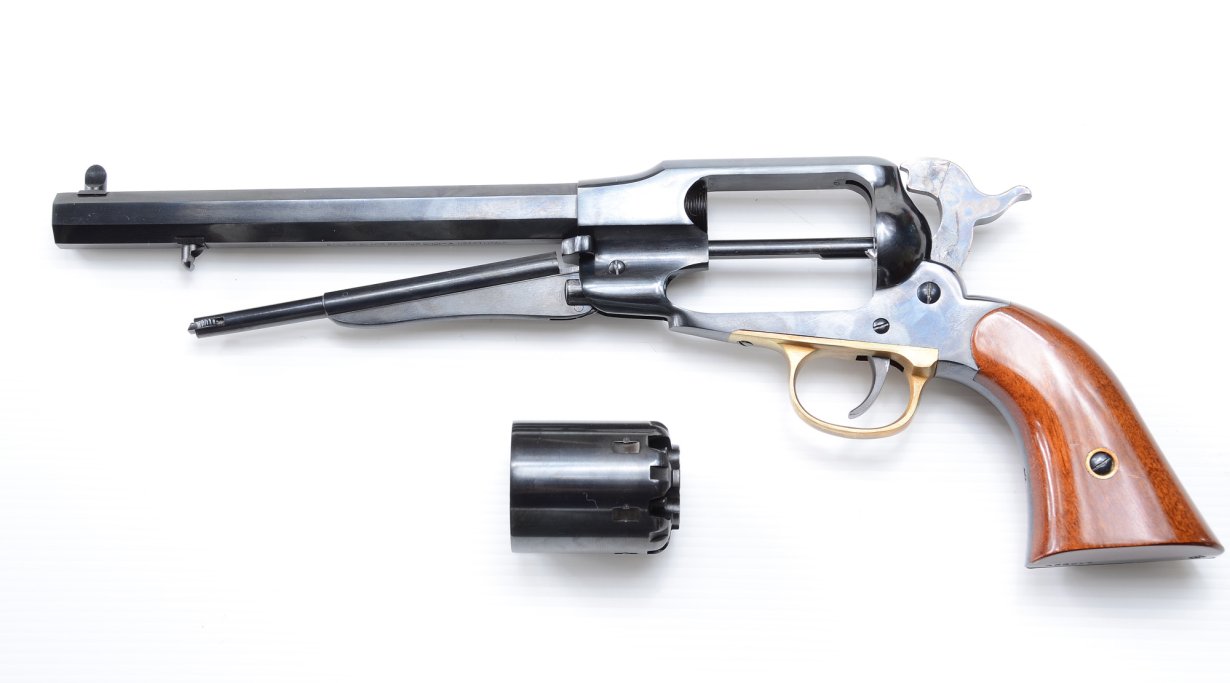

Die Trommel ist raus
Bruno Ardovini
Der Revolver mit entnommener Trommel.

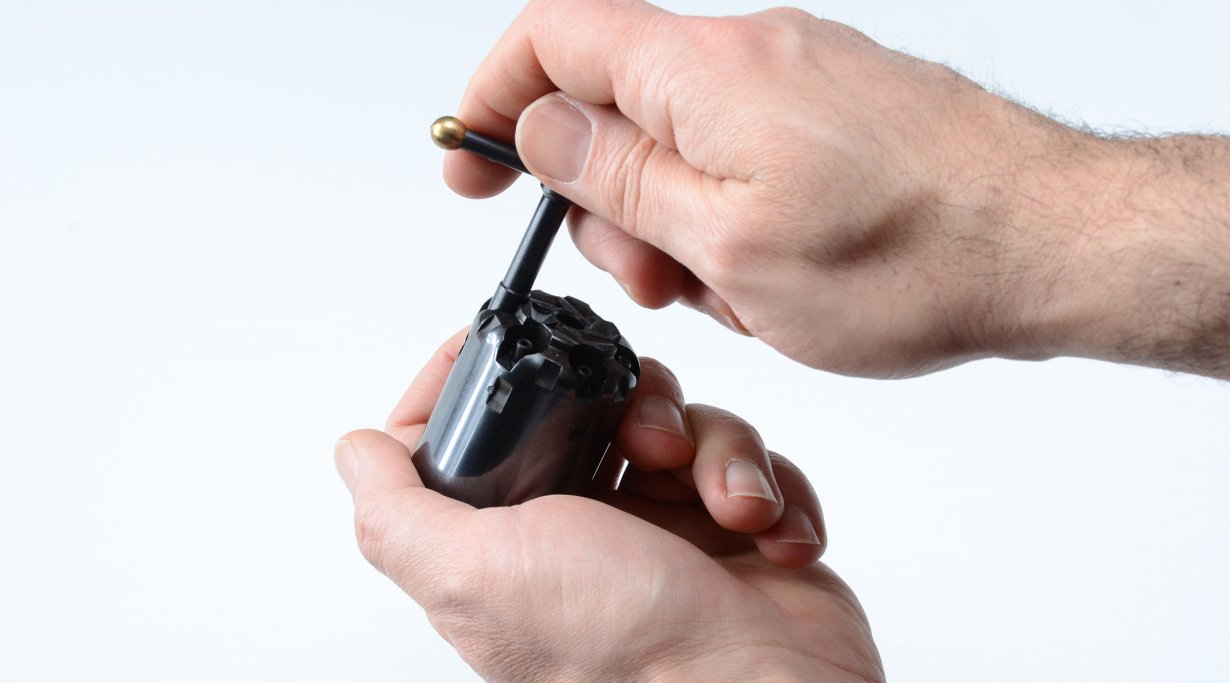

Entfernen der Pistons
Bruno Ardovini
Die Pistons werden mit dem entsprechenden Schlüssel herausgedreht.

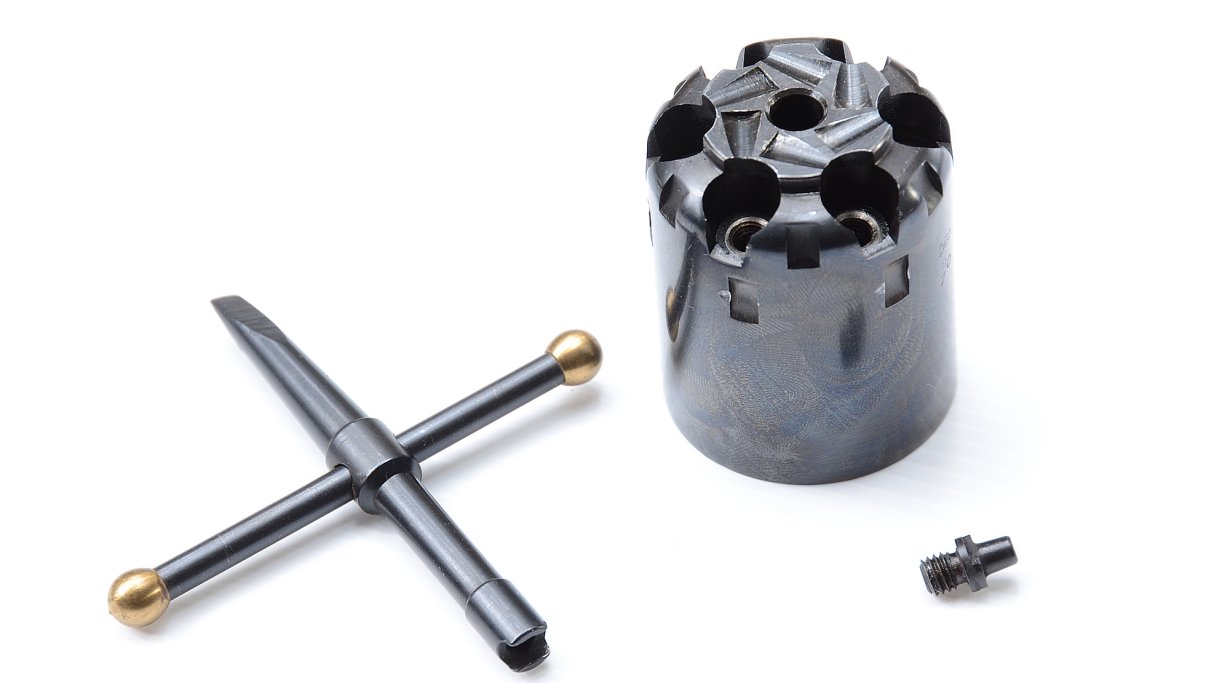

Grundreinigung der Trommel
Bruno Ardovini
Die Trommel ohne Pistons kann nun gründlich gereinigt werden.
Entfernen der Griffschalen
Bruno Ardovini
Der Pistonschlüssel verfügt über einen Schraubenzieher, mit dem die Griffschalen abgeschraubt werden können.
Revolver Remington 1858 ohne Griffschalen
Bruno Ardovini
Bei abgebauten Griffschalen erkennt man gut die Blattfeder für den Hahn.

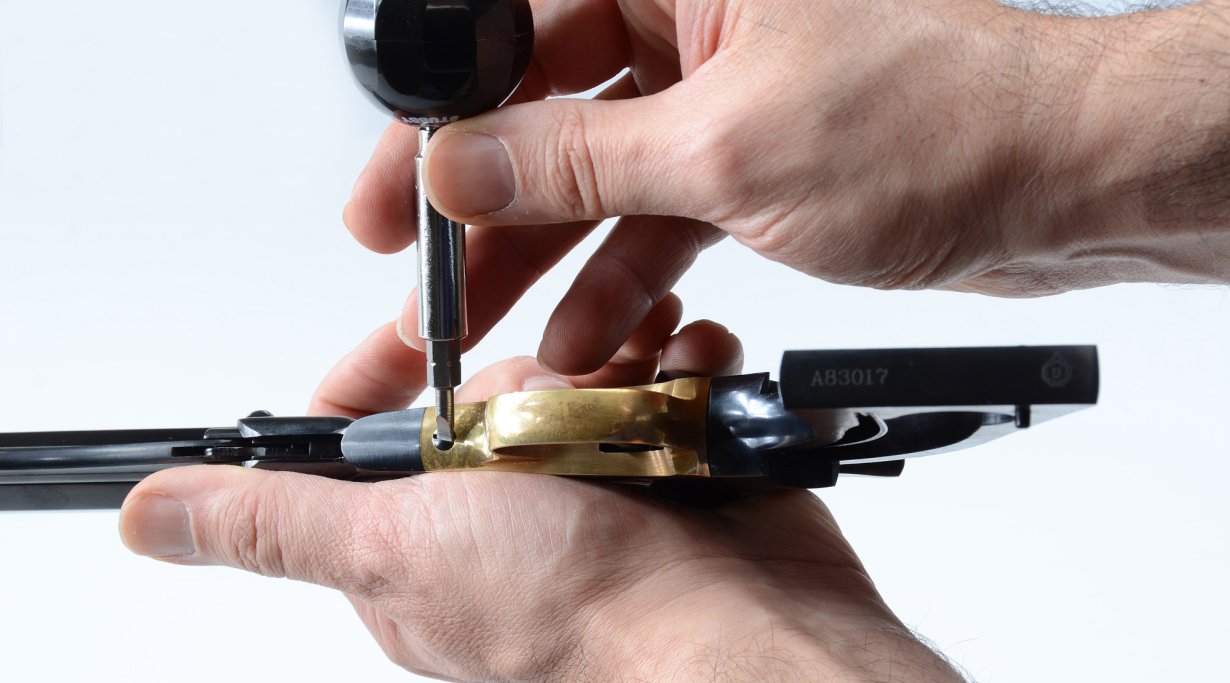

Entfernen des Abzugbügels
Bruno Ardovini
Wir lösen die Schraube, die den Abzugsbügel hält.

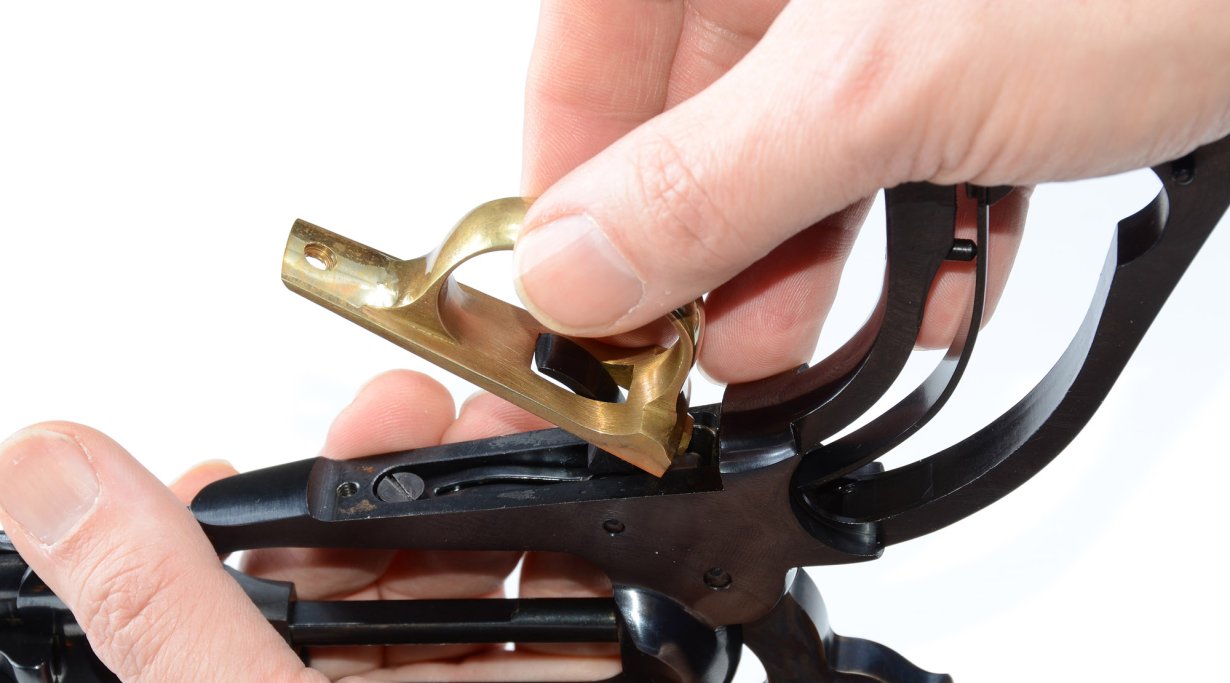

Der Bügel kann raus
Bruno Ardovini
Den Abzugsbügel entfernt man, indem man ihn vorne abhebt.

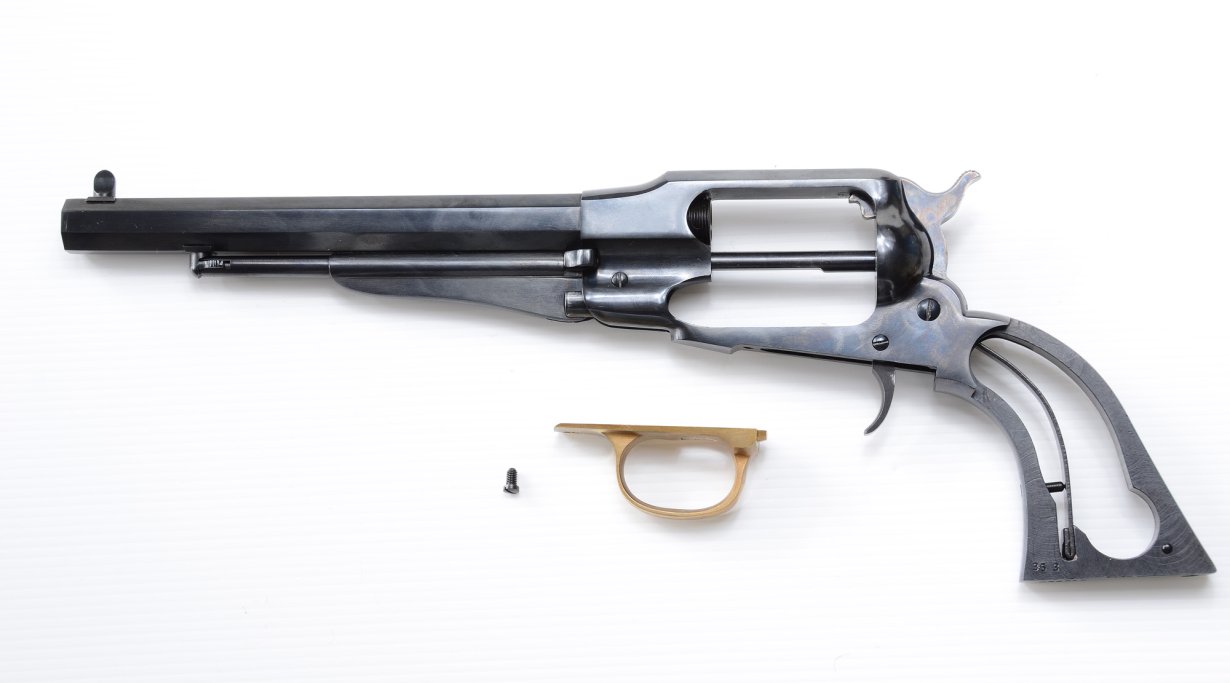

Revolver Remington 1858 mit ausgebauten Abzugsbügel
Bruno Ardovini
Auch der Abzugsbügel ist jetzt abgebaut.

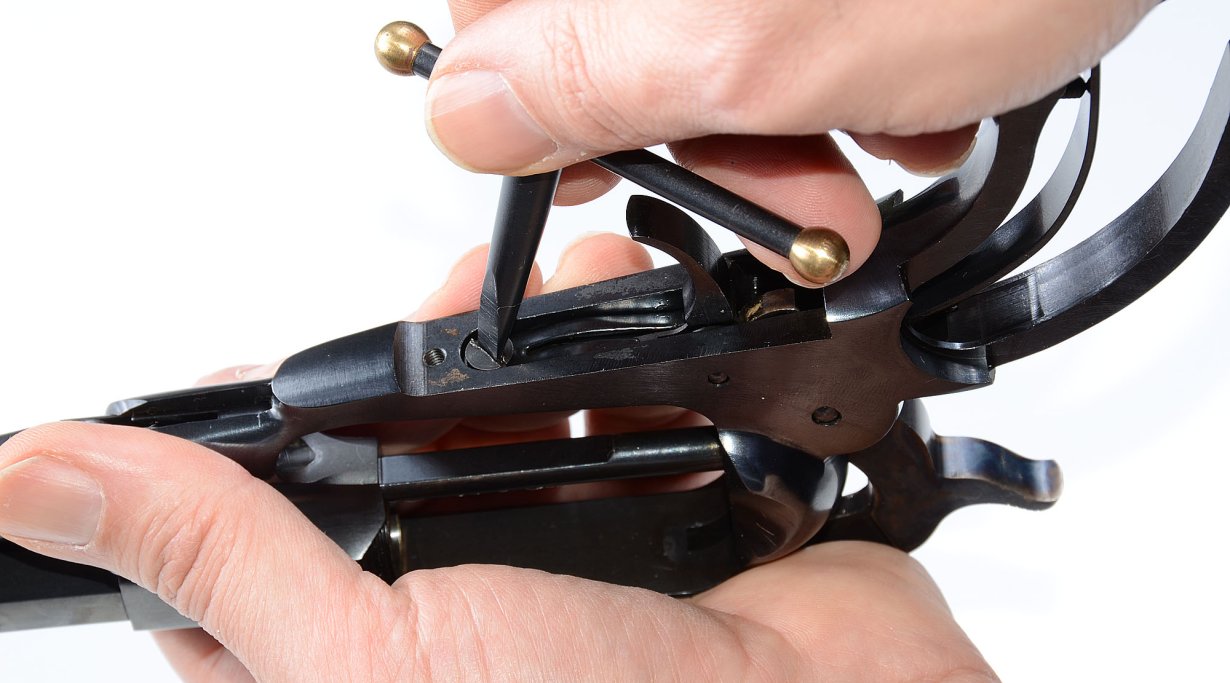

Entfernen der Feder
Bruno Ardovini
Wir lösen die Schraube, die die zweiflügelige Feder hält.

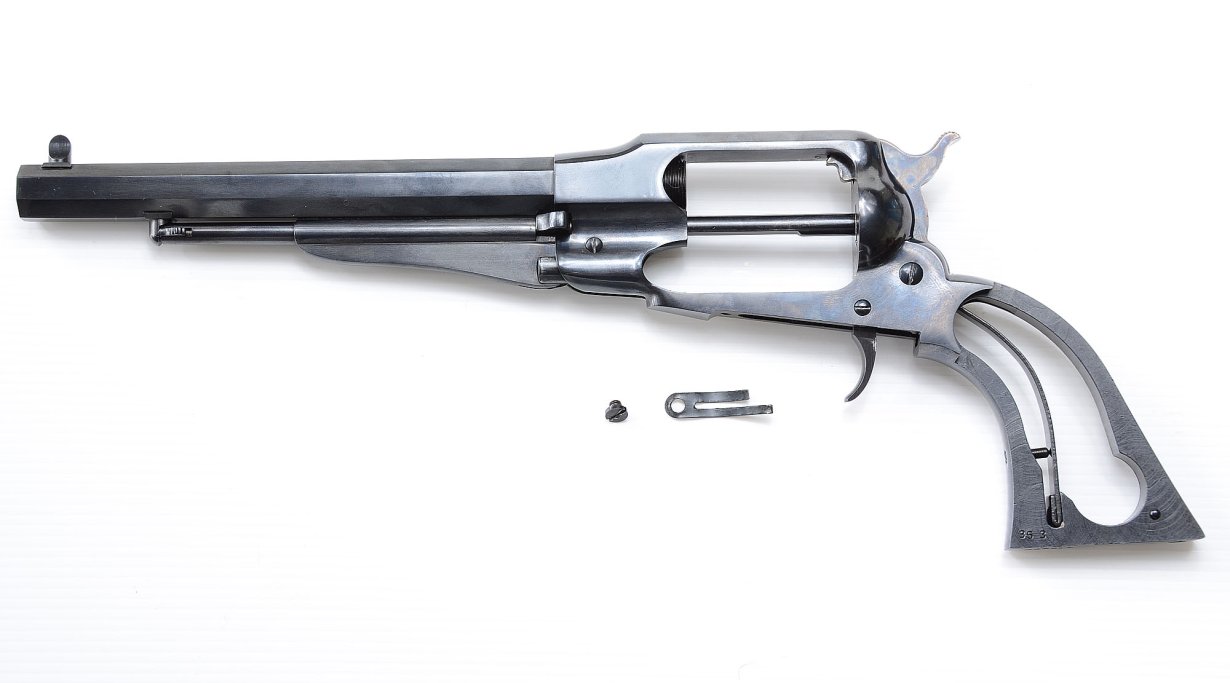

Revolver Remington 1858 mit ausgebauter Feder
Bruno Ardovini
Entfernt ist jetzt auch die zweiflügelige Feder, die den Abzug und die Trommelrast steuert.

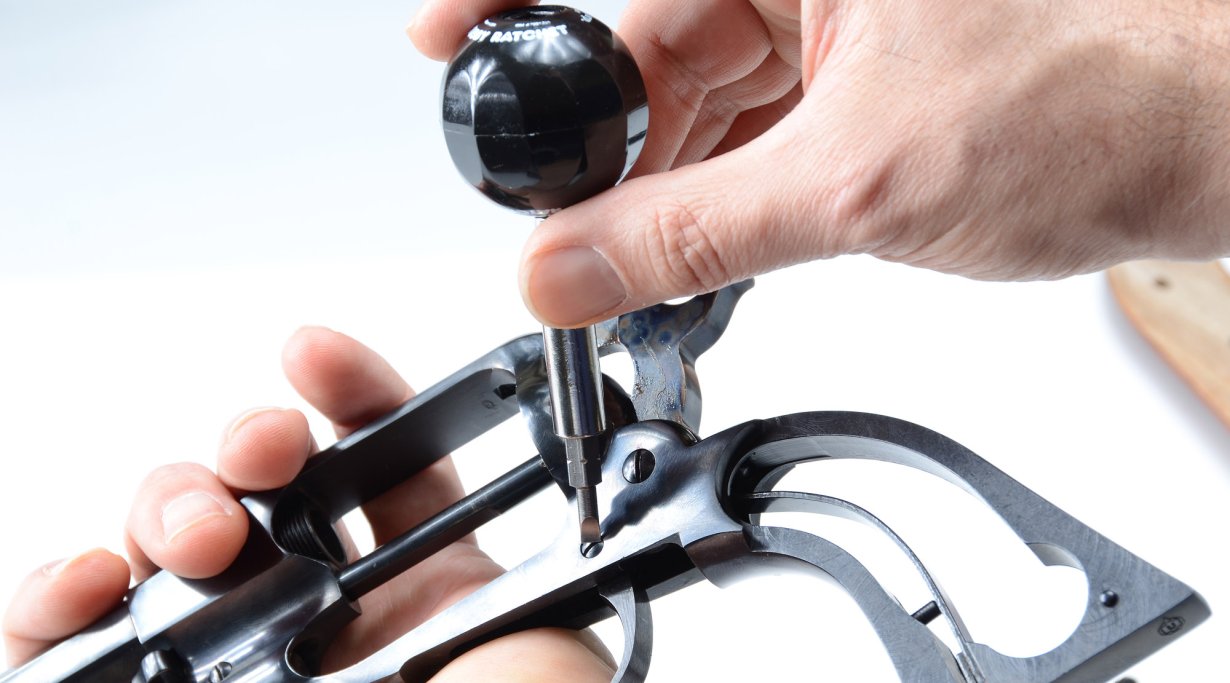

Entfernen des Abzugszüngels
Bruno Ardovini
Diese Schraube hält das Abzugszüngel.
Revolver Remington 1858 ohne Abzugszüngel
Bruno Ardovini
Auch das Abzugszüngel und die Trommelrast haben wir jetzt entnommen.

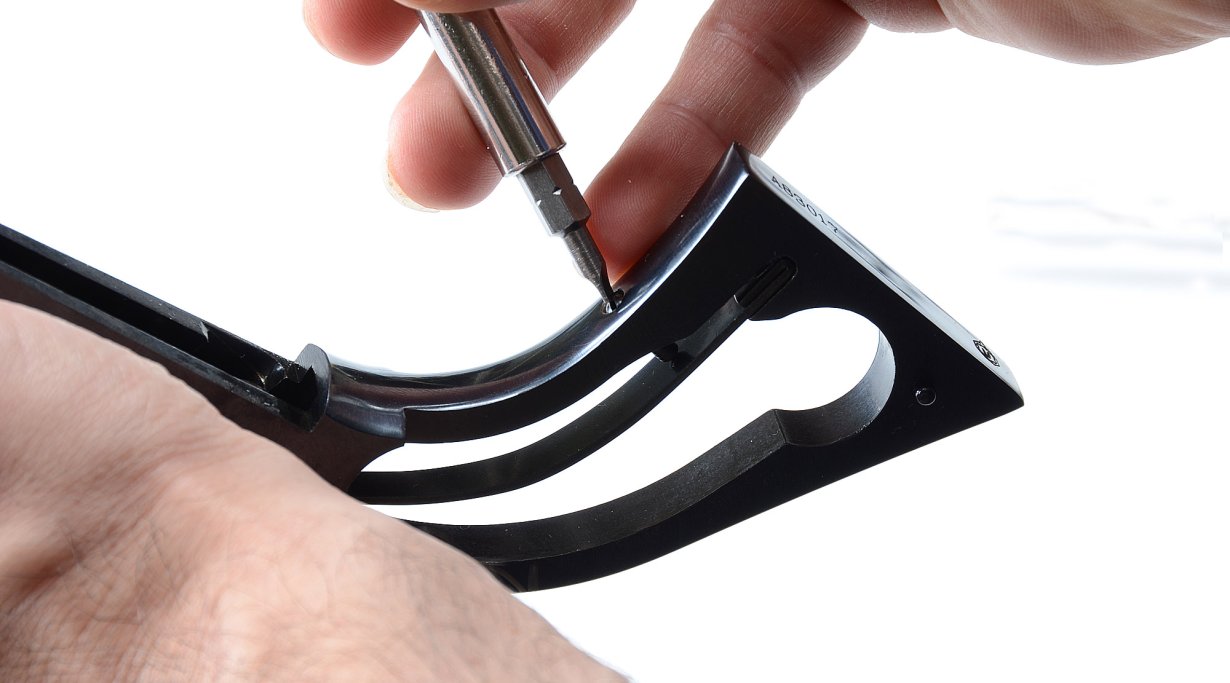

Entfernen der Hahnfeder
Bruno Ardovini
Jetzt müssen noch die Schrauben gelöst werden, die die Hahnfeder halten.
Revolver Remington 1858 mit ausgebauter Blattfeder
Bruno Ardovini
Die Blattfeder für den Hahn und ihre Schraube sind ausgebaut.

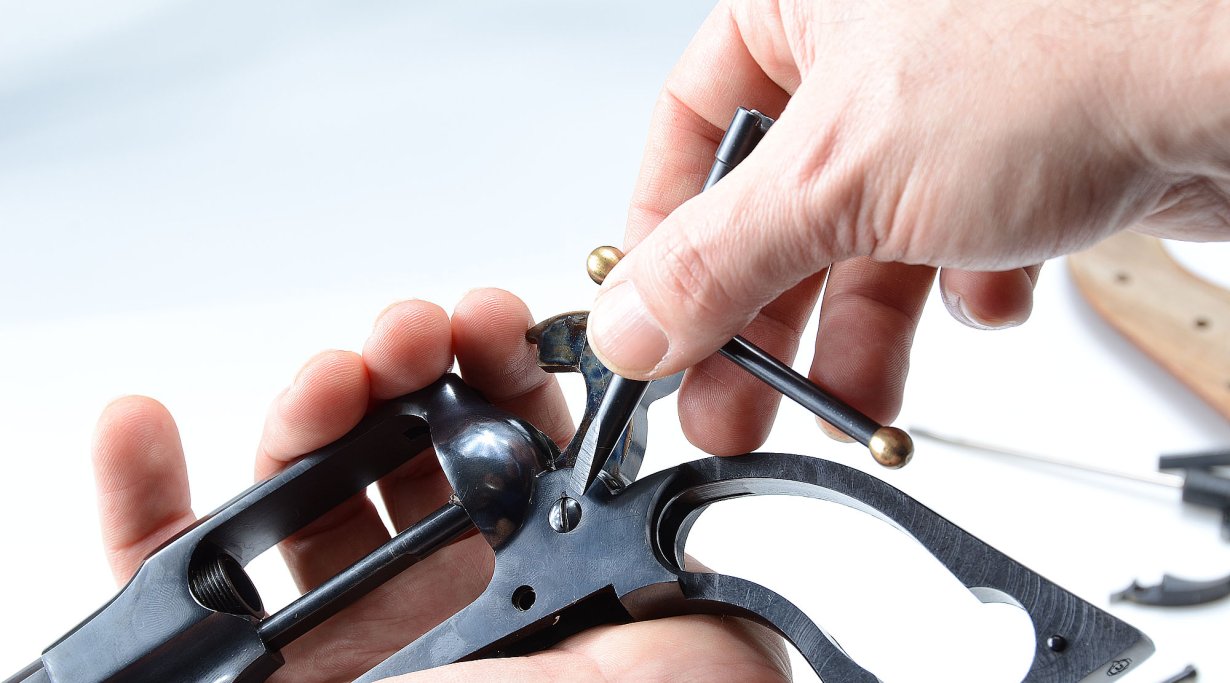

Entfernen des Hahns
Bruno Ardovini
Um den Hahn zu entnehmen langt es nicht, seine Feder auszubauen.

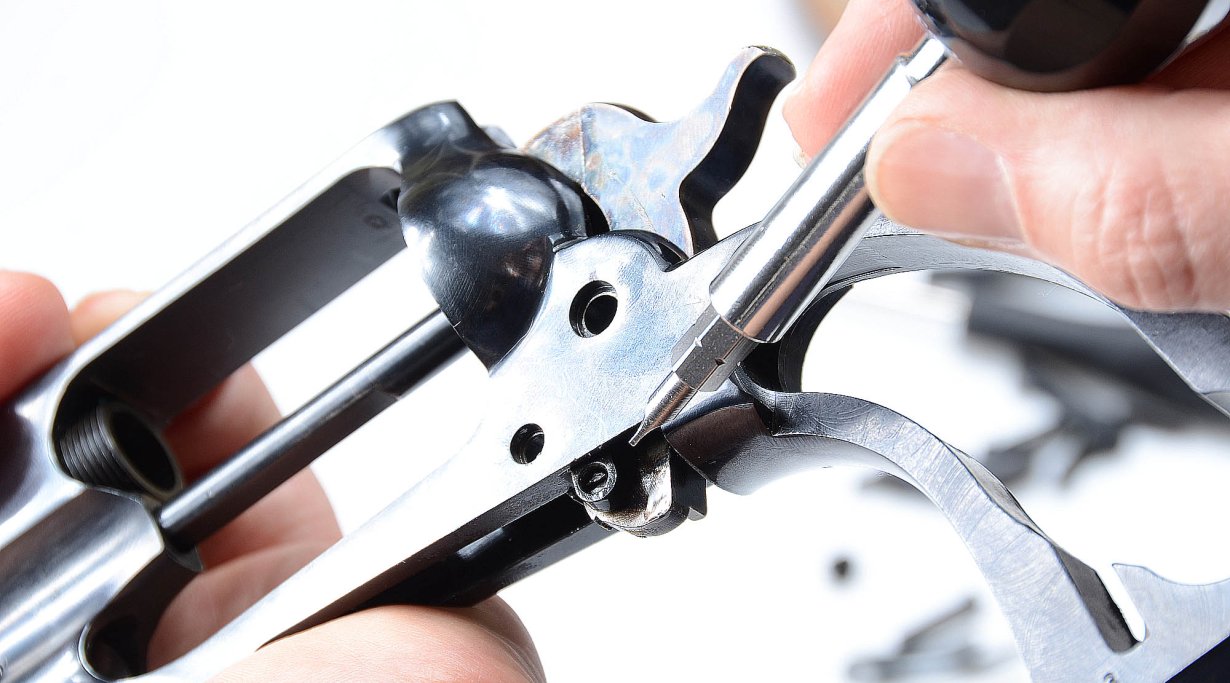

Gleich kann der Hahn raus
Bruno Ardovini
Der Hahn wird in mehreren Schritten ausgebaut

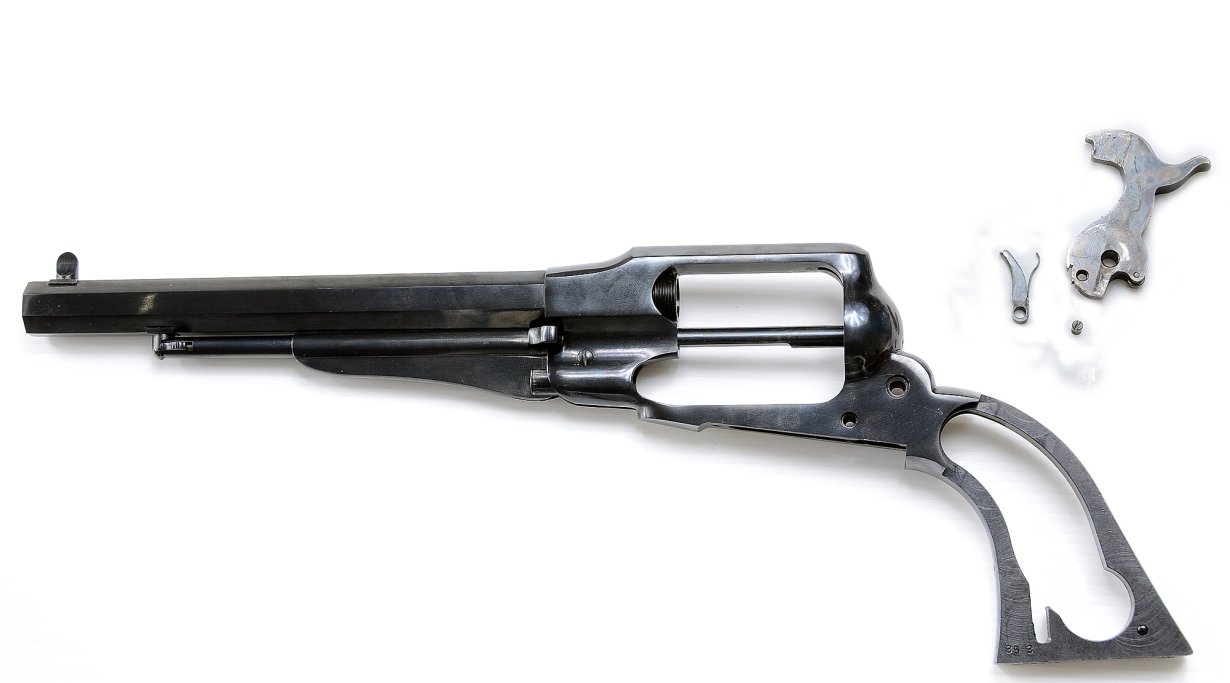

Revolver Remington 1858 ohne Hahn
Bruno Ardovini
Auch der Hahn ist heraus.

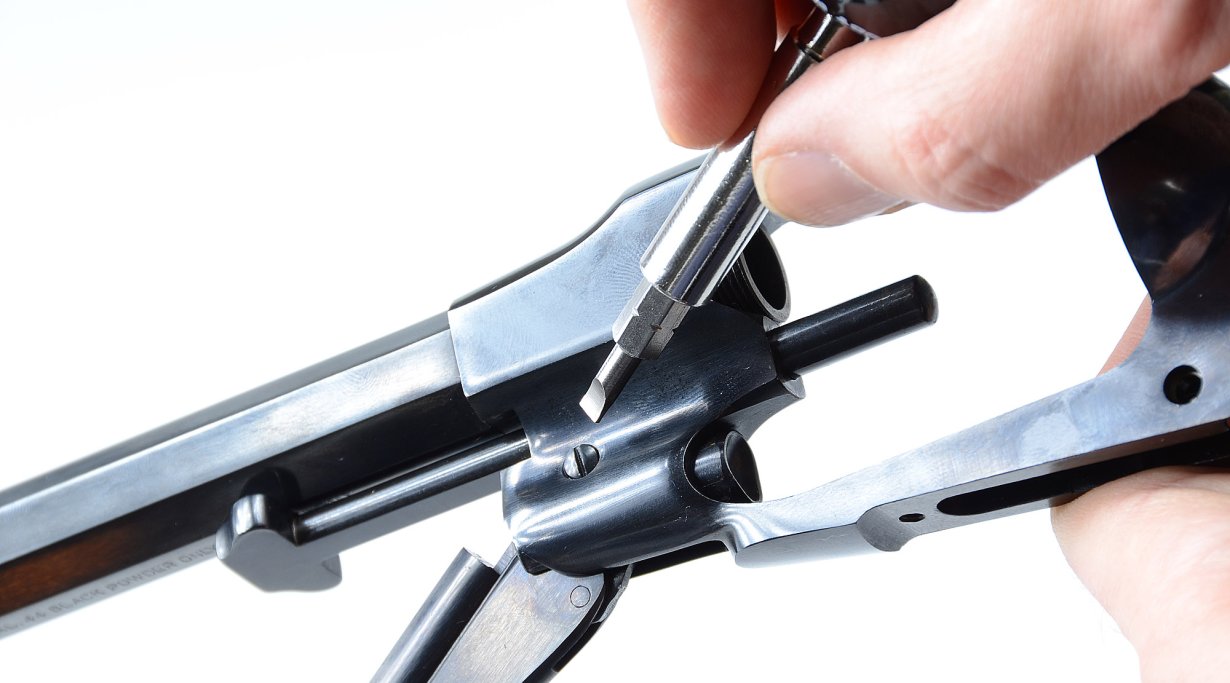

Entfernen des Ladehebels
Bruno Ardovini
Vorne am Rahmen gibt es noch eine Schraube, die den Ladehebel hält.

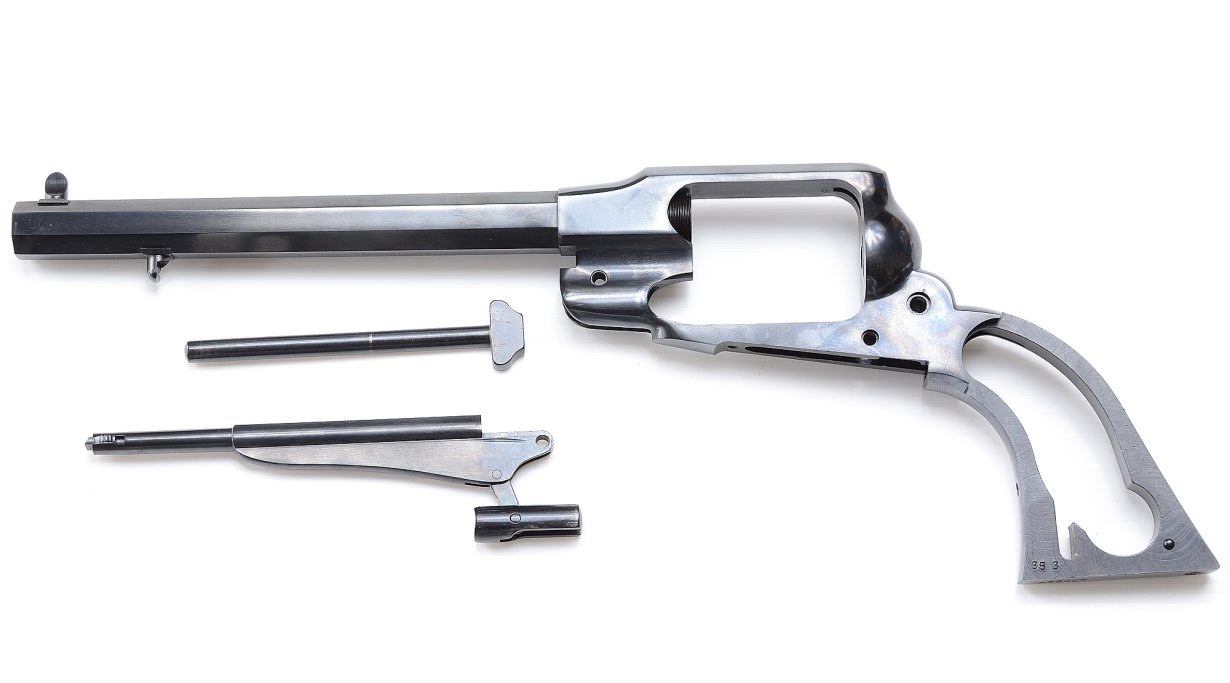

Revolver Remington 1858 mit ausgebautem Ladehebel
Bruno Ardovini
Nun sind auch Ladehebel und Trommelachse aus dem Rahmen genommen.

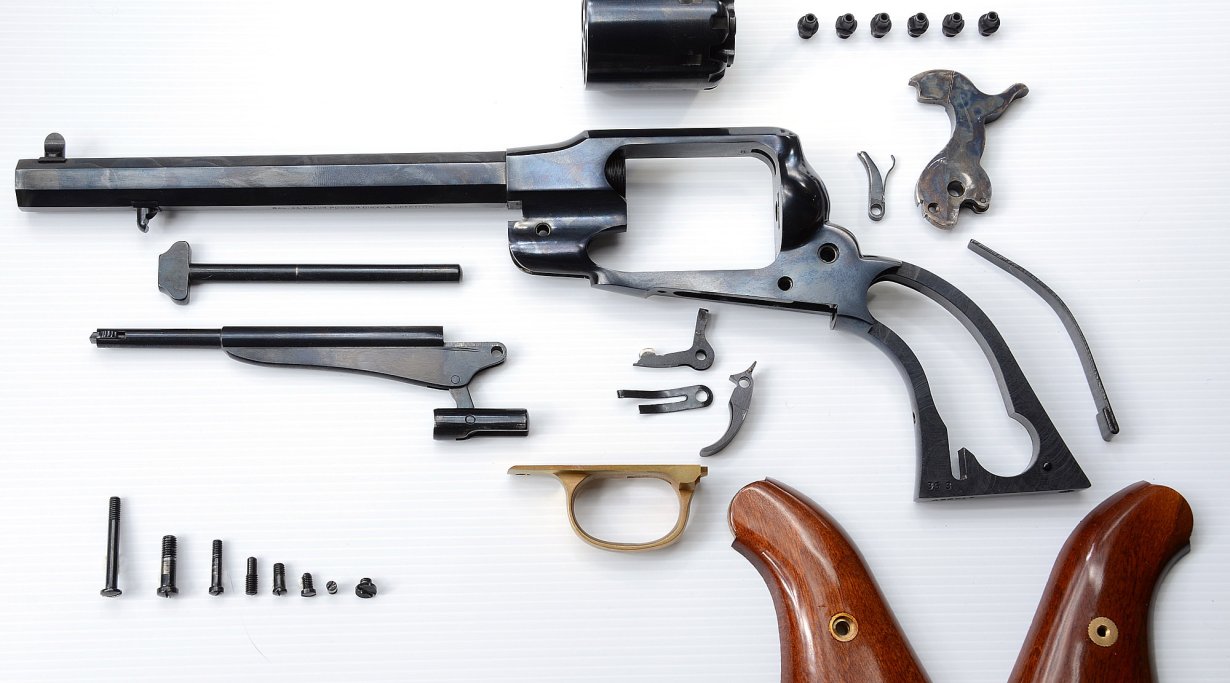

Revolver Remington 1858 New Model Army in seinen Einzelteilen
Bruno Ardovini
So sieht der Revolver aus, wenn man alle Teile ausgebaut hat. Nun kann man ihn überprüfen und jedes Teil gründlich reinigen.
