Das im nordrhein-westfälischen Lippstadt beheimatete Großhandelsunternehmen Lippejagd liefert ein breites Spektrum an Ausstattung für Jäger und Sportschützen. Jagdausstattung, Jagdzubehör und Marken-Zielfernrohrmontagen gehören zum Sortiment. Einen großen Teil des Produktportfolios nimmt dabei die Wärmebildtechnik ein. Da die sich aktuell sowohl in Form von Beobachtungs- ebenso wie Vorsatzgeräten sehr großer und wachsender Beliebtheit erfreuen, haben wir das zum Anlass genommen, uns sowohl den Distributeur wie auch die wichtigsten Modelle von Cyclops einmal näher anzuschauen.
Im Kurzportrait: Großhändler Lippejagd Brinkmann GmbH
Im Fokus steht bei dem Unternehmen Lippejagd immer ein hohes Maß an Fachwissen und Kompetenz. Damit möchte man den Kunden, also Waffenfachhändlern und Büchsenmachern, zur Seite stehen. Der Kreis an Kunden erstreckt sich dabei nicht nur auf Deutschland: Auch beliefert das Unternehmen seine Kunden in Frankreich, Österreich, der Schweiz und den Beneluxstaaten.
Gegründet wurde das Unternehmen von Dirk Brinkmann. Er stammt ursprünglich aus Schwelm. Mit 18 Jahren begann er seine Laufbahn in einem Waffengroßhandel in Lippstadt. Dort konnte er wesentliche Fähigkeiten von seinem damaligen Kollegen Paul Schulte erlernen. Heute beherrscht er - wie sein Mentor - jede Bauart von Waffen bis ins kleinste Detail und kennt jede Eigenheit. Nachdem Brinkmann mehrere Jahre als Prokurist bei einem Kölner Waffenhandel tätig war, entschied er sich dazu, seine Expertise in ein eigenes Unternehmen einzubringen. Er gründete einen Spezialhandel für Montagen und Büchsenmacherbedarf in Lippstadt, wo er bereits wertvolle Erfahrungen in der Branche gesammelt hatte. Seit März 2009 ist auch sein Sohn, Oliver Brinkmann, Teil des Lippejagd-Teams.
Wichtig ist auch zu wissen, dass Lippejagd nicht direkt an den Endkunden verkauft. Das Produktsortiment ist ausschließlich über den gut sortierten Fachhandel erhältlich. Dazu gehört neben der Marke Cyclops auch InfiRay sowie Montagen von Henneberger.
Vorstellung Cyclops: Die Wärmebildkameras 650D, 640D, 335Pro und 325Pro
Ein wesentliches Element des Produktportfolios von Lippejagd besteht in den Wärmebildgeräten Cyclops von ThermTec. Wir haben uns für die Vorstellung einmal die Geräte 650D, 640D, 335Pro und 325Pro angeschaut. Aufgrund der großen Auswahl, ist es dabei erst einmal wichtig, die Bezeichnungen der verschiedenen Geräte genauer zu verstehen: Die erste Zahl steht für den Sensor. Die "3er"-Geräte verfügen über einen solchen mit 384 x 288 Pixeln, während es sich bei den "6ern" um High-End-Geräte mit 640 x 512 Pixel Sensoren handelt. Entsprechend sind die 3er auch günstiger als deren große Geschwister. Die zweite Zahl deutet dann auf die Brennweite, also die optische Vergrößerung, hin. Das heißt also, das Modell 650D ist ein Gerät aus der High-End-Serie mit einer 50mm-Brennweite. Abschließend kommen die Buchstaben. Hier unterscheidet sich in unserer Auswahl die D-Serie sowie die Pro-Serie.
Gemein ist allen Serien ein sehr offensichtliches Feature: Der rote Joystick auf der Oberseite des Geräts. Es handelt sich dabei um das Zentrum des Bedienkonzepts, das es ermöglicht, das Gerät im Einsatz mit nur einer Hand zu bedienen. Dazu kommt die extrem lange Akkulaufzeit: Diese beträgt bei allen Geräten bis zu 12 Stunden!
Die Cyclops 650D-Wärmebildkamera, erhältlich via Lippejagd
Das neue Dual-Field-System (D-Serie) der Wärmebildkamera ist mit einem optischen Zoom von 1,4x bis 2,8x ausgestattet. Das funktioniert über eine duale Linsentechnologie. Es ermöglicht dem Jäger, effizient zwischen einem großen (2,2-Fach) und einem kleinen (1,1-Fach), optischen Zoom zu wechseln. Das verändert das Sichtfeld von 30,6 Meter auf 15,4 Meter. Das funktioniert so: Zunächst wird die Zielortung mit der kleineren Grundvergrößerung vorgenommen und dann zur detaillierteren Zielerkennung auf die größere Grundvergrößerung umgestellt. Die Verstellung der Grundvergrößerung erfolgt dank des versetzten Drehschalters des Dual-Field-Systems in Sekundenschnelle, ohne dass eine Nachjustierung der Schärfe (Fokus) erforderlich ist. Es ermöglicht eine schnelle Detektierung und präzise Identifizierung, was das Gerät besonders gut für die Wald- und Feldjagd geeignet macht.
Ein weiteres besteht im hochempfindlichen Sensor der neuesten Generation, der eine Systemleistung von NETD<25 mK bietet. Die Kamera verfügt zudem über eine elektronische Bildstabilisierung und einen integrierten 32 GB Speicher. Das AMOLED-Display mit einer Auflösung von 1024x768 Pixel stellt eine weitere Neuheit dar. Die Auflösung des Mikrobolometers beträgt 640x512 Pixel (s.o) und bietet einen 12 µm Pixel-Pitch. Die GPS-Funktion ermöglicht die Echtzeitübertragung von Koordinaten und trägt so zu einer sicheren Jagd bei. Das Gerät kommt auch mit KI-Funktionalität in Form eines Entfernungsmessers: Die auf einem Deep-Learning-Algorithmus basierende, künstliche Intelligenz, hat die Fähigkeit, bis zu sechs Lebewesen, sei es Menschen oder Tiere, automatisch zu erkennen und die geschätzte Entfernung in Echtzeit anzuzeigen. Das kann mit einer "sofortige Benachrichtigung"-Funktion kombiniert werden. Die wird dann aktiviert, sobald ein Objekt in das Sichtfeld der Kamera tritt. Die Benachrichtigung enthält Informationen über die geschätzte Entfernung des erkannten Objekts und ob es sich um einen Menschen oder ein Tier handelt. Diese Informationen werden direkt auf Ihr ausgewähltes Endgerät gesendet. Nützliche Funktionen wie Bild in Bild, Heißpunkt-Markierung, Höhen-Sensor und ein digitaler Kompass sind ebenfalls mit an Bord. Zudem ermöglicht das Gerät Bild- und Videoaufnahmen auf dem internen Speicher. Diese können auch über eine 2-Wege-WiFi Verbindung übertragen werden. Wie oben erwähnt, sorgt der integrierte Akku für eine Laufzeit von bis zu 12 Stunden. Er wird über USB-C geladen.
Ein Vergleich zum Modell Cyclops 640D. Was sind die Unterschiede?
Das Cyclops 640D unterscheidet sich vom 650D (wie oben erklärt) ausschließlich durch seine Linse: Statt einer 25/50-Millimeter-Brennweite kommt das Gerät mit 20 und 40 Millimetern. Das hat dann natürlich Auswirkungen auf das Dual-Field-System: Hier kann der Jäger zwischen 1,1x und 2,2x optischem Zoom wechseln. Das entspricht einem Sichtfeld von 19 respektive 38 Metern. Dieses Gerät eignet sich folglich dann besonders, wenn der Jäger etwa einen größeren Waldanteil im Revier hat und deshalb etwas mehr Übersicht und dafür weniger Zoom benötigt, als dies beim 650D der Fall wäre.
Cyclops 650D und 640D: Alle technische Daten der beiden Wärmebildgeräte sowie die Preise
| Modell: | Cyclops 650D | Cyclops 640D |
| Dual-Objektivlinsen-System Ø (mm): | 25 / 50 | 20 / 40 |
| Linsensystem: | F1.0 | F1.0 |
| Bildfrequenz (Hz): | 50 | 50 |
| Pixel-Größe (µm): | 12 | 12 |
| NETD-Systemleistung: | < 25 mK | < 25 mK |
| Akkulaufzeit: | 12 Stunden | 12 Stunden |
| Auflösung des Mikrobolometers (Pixel): | 640x512 | 640x512 |
| Sensor-Art: | VOx | VOx |
| Sehfeld waagerecht/ senkrecht (°) unterer/ oberer Dual-Objektivbereich: | 17,5 x 14,0 / 8,8 x 7,0 | 21,7 x 17,5 / 11,0 x 8,8 |
| Sehfeldbreite auf 100 m (unterer/ oberer Dual-Objektivbereich): | 30,6 m / 15,4 m | 38 m / 19 m |
| Display (Pixel): | AMOLED (1024×768) | AMOLED (1024×768) |
| Optische Vergrößerung : | 1,4x / 2,8x | 1,1x / 2,2x |
| Digitale Vergrößerung (Zoom): | 1x - 6x | 1x - 6x |
| Dioptrieneinstellung für Brillenträger: | Ja, -5 - +5 dpt | Ja, -5 - +5 dpt |
| Farbpaletten: | 6 | 6 |
| Interne Speicher (GB): | 32 | 32 |
| Schutzklasse (nach IEC 60529 Standard) : | IP67 | IP67 |
| Gewicht (g): | 600 | 550 |
| Abmessungen LxBxH (mm): | 200 x 66 x 62 | 200 x 66 x 62 |
| Betriebstemperatur: | -20° C / + 50 ° C | -20° C / + 50 ° C |
| Akku Art : | Li-Ion, integriert | Li-Ion, integriert |
| Preis (UVP DE): | 3.099,- Euro | 2.699,- Euro |
| Lieferumfang: | Linsenabdeckung, USB Ladekabel / Datenkabel, USB - Videoausgang-Kabel, Lanyard, Halsband, Aufbewahrungsbeutel, englische Kurzanleitung, ausführliche Bedienungsanleitung auf Deutsch | |

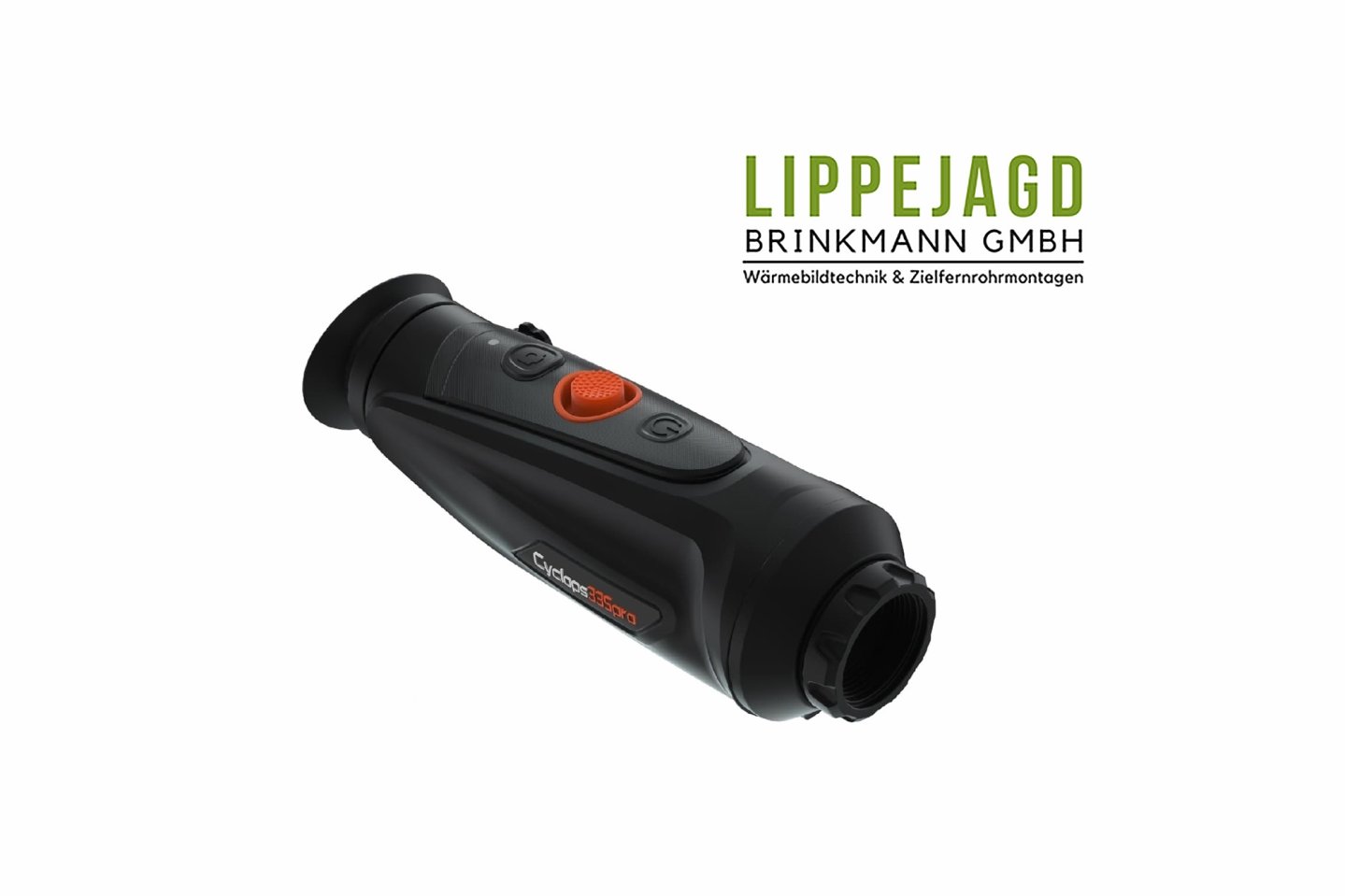

Die Pro-Serie: Cyclops 335Pro - eine gute Wahl für die Feldjagd
Das Cyclops 335 Pro mit dem neuesten V4-Sensor ausgestattet, der über eine 3D-Rauschunterdrückung verfügt und von einer optimal auf den Sensor angepassten Software der neusten Generation unterstützt wird. Er bietet eine Systemleistung mit einem NETD-Wert von weniger als 25 mK bei 300k. Das Mikrobolometer bietet eine Auflösung von 384 x 288 Pixeln und einen Pixel-Pitch von 12 µm. In Kombination mit der hier verbauten 35 Millimeter-Linse sorgt das für eine Entdeckungsdistanz von 1.750 Meter und einer Ansprechdistanz von 870 Meter. Das Macht das Gerät insbesondere für die Jagd in Feldrevieren interessant, während es für den Wald nur bedingt zu empfehlen ist.
Zu den Features des Geräts gehören der innovative Eis-Modus, der leichte Bewegungen neutralisiert, um stets ein stabiles Bild zu gewährleisten. Das HD-OLED Display zeichnet sich durch eine Auflösung von 1024 x 768 Pixel aus. Die KI-Entfernungsmessung, die ebenso wie bei den Modellen oben auf einem Deep Learning-Algorithmus basiert, ist ein weiteres Feature. Die Display-Hintergrundbeleuchtung lässt sich in drei Farben einstellen: Grau, Blau und Lila. Darüber hinaus bietet das Gerät umfangreiche Bild-Einstellungsmöglichkeiten. Neben zwei Szenen-Modi können Sie bei ThermTec-Geräten die Schärfe, das Anti-Bildrauschen, die Helligkeit und den Kontrast in jeweils zehn Stufen anpassen. Sechs Farbpaletten, einschließlich des augenschonenden Grünmodus, stehen zur Verfügung. Jede nicht benötigte Farbpalette kann im Schnellmenü deaktiviert werden. Die Liveübertragung und Livebildteilung sind weitere nützliche Funktionen. Die Geräteeinstellungen können bequem über die App vorgenommen werden. Die Wärmebildkamera unterstützt außerdem 2-Wege-WiFi, sodass eine Verbindung über WLAN oder Hotspot möglich ist, ohne die vorhandene Internetverbindung der Endgeräte zu beeinträchtigen. Das integrierte GPS ermöglicht die Erfassung von Koordinaten in Echtzeit. Eine Wiedergabefunktion ist ebenfalls vorhanden, sodass gespeicherte Daten über die Kamera selbst abgespielt werden können. Die Steuerung und Bedienung erfolgt wie bei allen Cyclops-Geräten über die Joystick- und Wipp-Bedienung. Das gummierte Gehäuse ist nach IP67 wasser- und stoßfest.
Unterschiede: Cyclops 325Pro vs. Cyclops 335Pro
Ähnlich wie bei den Geräten der D-Serie besteht auch der Unterschied beim 335Pro und dem 325Pro in der Linse. Hier ist entsprechend ein 25-Millimeter-Objektiv vor dem selben Sensor verbaut. Das sorgt für eine Entdeckungsdistanz 1.250 Metern und eine Ansprechdistanz von 600 Metern. Das ist zwar weniger als beim höher vergrößernden 335Pro, macht das Gerät aber zu einem wahren Tausendsassa, so dass es von Lippejagd sowohl für die Jagd im Feld, als auch im Wald empfohlen wird.
Cyclops 335 Pro und 325 Pro: Technische Daten und Preise im Überblick
| Modell: | Cyclops 335 Pro | Cyclops 325 Pro |
| Hersteller: | ThermTec | ThermTec |
| Objektiv (mm): | 35 | 25 |
| Linsensystem: | F 1.0 | F 1.0 |
| Bildfrequenz (Hz): | 50 | 50 |
| Pixel-Größe (µm): | 12 | 12 |
| NETD-Wert @300k (Systemleistung): | < 25 mK | < 25 mK |
| Akkulaufzeit (Energiesparmodus) : | 12 Stunden | 12 Stunden |
| Auflösung des Mikrobolometers (Pixel): | 384x288 | 384x288 |
| Sensor-Art (sonnensicher): | VOx | VOx |
| Sehfeld waagerecht/ senkrecht (°): | 7,5 x 5,6 | 10,5 x 7,9 |
| Sehfeldbreite auf 100 m : | 13,1 m | 19 m |
| Display (Pixel): | OLED (1024 x 768) | OLED (1024 x 768) |
| Optische Vergrößerung: | 3,5x | 2,5x |
| Digitale Vergrößerung (Zoom): | 1x - 6x Stufenlos | 1x - 6x Stufenlos |
| Dioptrienverstellung: | Ja | Ja |
| Farbpaletten: | 6 | 6 |
| Entdeckungsdistanz / Erkennen (Mensch): | 1800 m / 827 m | 1300 m / 627 m |
| Entdeckungsdistanz / Erkennen (Hirsch): | 1750 m / 860 m | 1250 m / 600 m |
| Schutzklasse: | IP67 | IP67 |
| Gewicht (g): | 470 | 470 |
| Abmessungen LxBxH (mm): | 181 x 62 x 63 | 181 x 62 x 63 |
| Betriebstemperatur: | -20° C / + 55 ° C | -20° C / + 55 ° C |
| Akku Art: | Li-Ion, integriert | Li-Ion, integriert |
| Preis (UVP DE): | 1.849,- Euro | 1.529,- Euro |
| Lieferumfang: | Linsenabdeckung, USB Ladekabel / Datenkabel, USB - Videoausgang-Kabel, Lanyard, Halsband, Aufbewahrungstasche | |
Was die Geräte in der Praxis können? Das möchte das Team von all4hunters.com natürlich auch wissen. Zum Glück ist eine Lieferung mit ThermTec Cyclops-Testgeräten von der Lippejagd Brinkmann GmbH bereits in der Redaktion eingetroffen, sodass wir Ihnen schon bald unsere ausführlichen Tests der wichtigsten Modelle von Cyclops an dieser Stelle präsentieren.
Weitere Informationen zum Unternehmen und den Wärmebildgeräten von Cyclops erhalten Sie auf den Seiten der Lippejagd Brinkmann GmbH.
