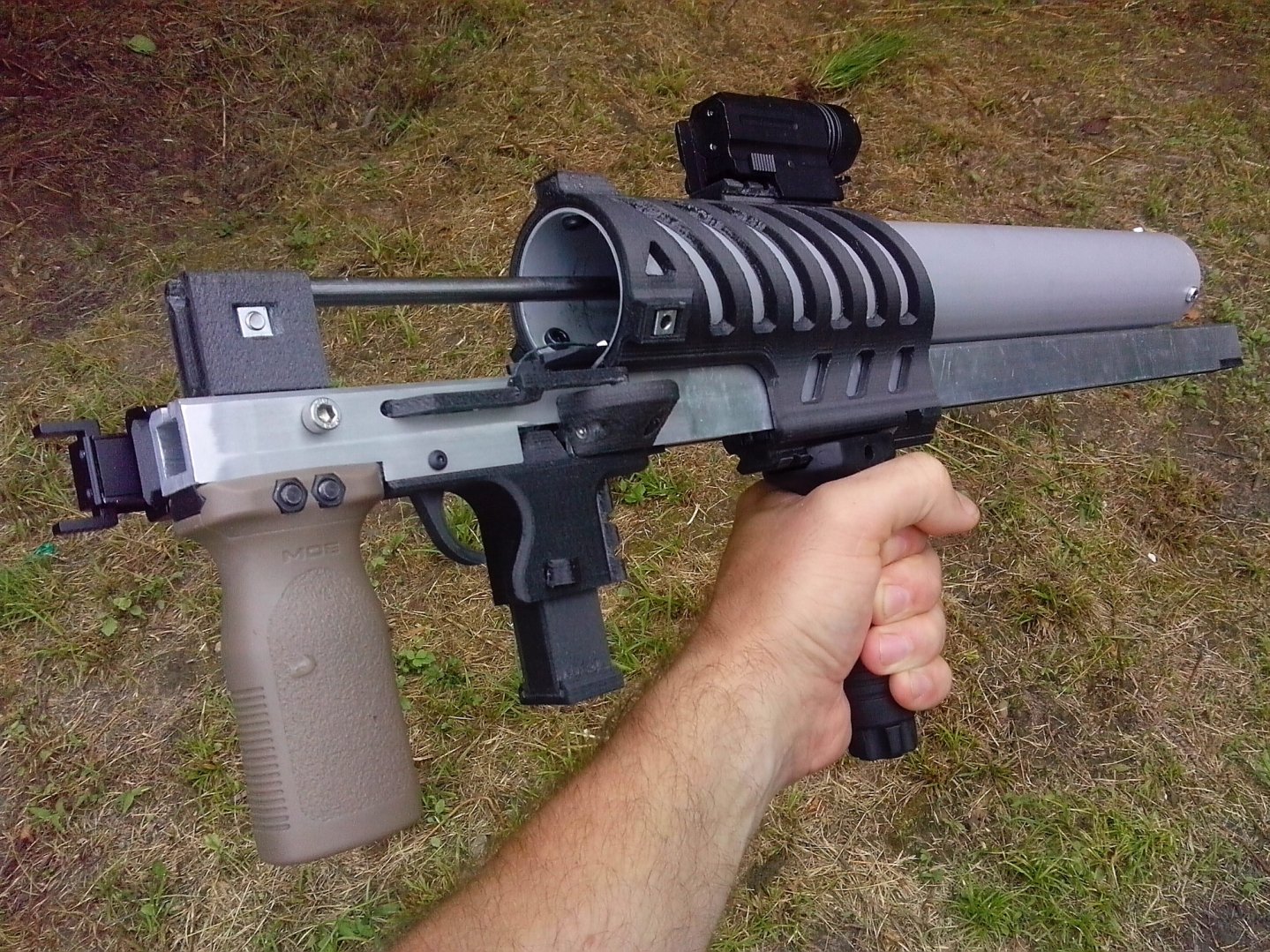

Инженерное бюро «ВИГОТЕХ»: ручное вакуумное оружие (РВО)

Идеолог проекта, Алексей Щусь, характеризует свое изделие так: «это не холодное, не огнестрельное, малошумное, легкое, малогабаритное, многозарядное оружие, предназначенное для стрельбы на дистанции до 20 метров. Изделие создано для любителей стрельбы из оружия, а также РВО может послужить средством самообороны и защиты частной собственности». К идее создания данного образца его разработчиков подтолкнул Федеральный закон «Об оружии», точнее желание его обойти, сконструировав его так, чтобы для приобретения, хранения и ношения РВО и боеприпасов для него не нужно было никаких разрешительных документов.

Вид слева
Инженерное бюро «ВИГОТЕХ»: ручное вакуумное оружие (РВО), вид слева.

К идее создания данного образца его разработчиков подтолкнул Федеральный закон «Об оружии», точнее желание его обойти, сконструировав его так, чтобы для приобретения, хранения и ношения РВО и боеприпасов для него не нужно было никаких разрешительных документов.

Над концепцией данного оружия изобретатели начали работать в 2011 году, прорабатывая различные варианты,  правда, отчасти даже не воплотившиеся в металле. Затем последовал первый работающий удачный прототип, VP-71 «Вакуумный пистолет», затем второй прототип VP-75 и, наконец, окончательные модели VAC-84, VAC-86, VAC-87 и VAC-88.

Инженерное бюро «ВИГОТЕХ»: ручное вакуумное оружие (РВО), вид сверху
Теоретическая выгода «вакуумного оружия» видится одна: это метательное устройство не требует сжатия пружины, следовательно, может очень долгое время оставаться во взведенном состоянии. Может быть здесь сочинским изобретателям поискать область практического применения РВО?

Для достижения поставленной цели сочинские инженеры решили использовать нетрадиционный принцип преобразования мускульной энергии стрелка в кинетическую энергию метаемого снаряда, в качестве которого используются металлические шарики диаметром 12 мм весом 7 грамм. Суть его заключается в следующем. На оружии крепится полый цилиндр с поршнем, имеющим герметичное уплотнение. Перед выстрелом поршень при помощи тяги отводится назад, создавая внутри цилиндра зону разряжения (отсюда термин «вакуумное оружие») и фиксируется в этом положении. После нажатия на спуск поршень освобождается и под действием атмосферного давления энергично возвращается в свое исходное положение, одновременно выталкивая метаемый снаряд из ствола.

Полый цилиндр с поршнем
Инженерное бюро «ВИГОТЕХ»: ручное вакуумное оружие (РВО), вид спереди.

Для стрельбы из VAC-86 (мы опишем данную модель РВО, поскольку принципиальное устройство всех вариантов одинаково) требуется вставить магазин и свести две тактические рукоятки, крепящиеся на стандартизованные планки Пикатинни, по направлению к друг другу, и, затем, приложив некоторое усилие, вдавить толкатель до упора, досылая шарик в ствол.

После этого рукоятки разводятся примерно на 15 мм, возвращая толкатель в исходное положение. Следующий этап подготовки выстрела – такт взвода: рукоятки плавно разводятся в противоположные стороны, образуя «вакуум» в полости цилиндра.

Оружие готово к выстрелу, требуется лишь нажать на спусковой крючок. Выглядит довольно трудоемко, однако при некоторых навыках и тренировки перезарядка выполняется весьма быстро. Другой проблемой является значительная величина усилия, необходимая для взведения - до 20 кгс. Для подростков и женщин поэтому использование РВО будет затруднительным.

Впрочем, примерно такое же усилие прикладывают лучники при натяжении тетивы классического (олимпийского) лука, да и процесс взведения VAC-86 даже чем то напоминает движения лучника. Кстати, сами лучники считают, что приложение значительного физического усилия при стрельбе в спорте даже является преимуществом, поскольку развивает мускулатуру атлета, в отличие от пулевой стрельбы.

Чертеж общего вида VAC-86
Чертеж общего вида изделия VAC-86 с габаритными размерами.

Для установки прицельных приспособлений предусмотрена отдельная планка Пикатинни. Комплект поставки: изделие РВО, две тактические рукоятки, стандартный адаптер на Пикатинни под угол 45°, магазин емкостью 7 шариков, семь шариков калибра 12 мм, титановая запасная спица и паспорт.



Избранный принцип действия позволил «ВИГОТЕХу»  создать простое оружие из легких и недорогих материалов. Разработчики даже предлагают любителям мастерить самим изготавливать его на дому либо полностью, либо частично, заказав  наиболее трудоемкие части у изготовителя. Практическая полезность РВО, кроме коммерческого аттракциона и экзотического плинкинга, где оно, вероятно, будет в основном востребовано, в целом все же вызывает сомнения.

В любом случае, инициатива сочинских инженеров – вне зависимости от результата – все же похвальна, тем более инженерное бюро «ВИГОТЕХ» уже работает над более совершенными моделями. По словам,  Алексея,  cкоро появится немного обновленная модель 88А1,  к концу лета 3Д  - эскизный проект VAC-90 с компоновкой «буллпап».  Создатель РВО утверждает, что по расчетам новое оружие будет выдавать энергию 23-25 Дж при меньшей массе (до 1 кг).

Технические характеристики ручного вакуумного оружия (РВО) VAC-86

Оружие:

VAC-86 (VAC-88A1)

Калибр:

12 мм, металлические шарики

Принцип работы:

«вакуумное» оружие

Энергия:

более 7,5 Дж (17 Дж)

Усилие взведения:

170-200 Н

Ствол:

гладкий

Начальная скорость:

около 50 м/с (70 м/с)

Общий вес без магазина/со снаряженным магазином:


1100/1300 г (0,96 кг)

Прицельная дальность стрельбы:


более 20 м

Масса снаряда:

7 г

Общая длина:

 51,5 см

Лицензия:

не требуется

Цена:

9900 рублей (VAC-88A1, данные производителя, по состоянию на июль 2017 года)


За дальнейшей информацией обращаться по адресу:



Инженерное бюро «ВИГОТЕХ»

E-mail: info@vigoteh.ru

Интернет: http://www.vigoteh.ru


18.07.2017
