Тест: оптический прицел Minox ZP8

Вид слева Minox ZP8
Оптический прицел переменного увеличения Minox ZP8 1-8x24mm весит чуть менее 700 г и имеет длину 295 мм; диаметр тубуса равен 34 мм.

Мы впервые увидели инновационный оптический прицел Minox ZP8 1-8x24mm с переменным увеличением – вместе с другими тактическими прицелами Minox - на выставке Shot Show 2015, когда немецкий производитель представил результаты своего стратегического партнерства с фирмой Optronika, производителем оптических прицелов из Биберталя (Германия), о начале которого было объявлено в конце 2013 года.

Окуляр с кольцом быстрой диоптрийной настройкой на Minox ZP8
Окуляр с кольцом быстрой диоптрийной настройкой и кольцо для его фиксации, оба выполнены из того же самого сплава, что и корпус самого прицела.

Оптический прицел Minox ZP8 1-8x24mm призван занять нишу на рынке в области приборов, имеющих оптическую схему с 8-кратным зумом и позволяющих отнести его к немногочисленной группе высокотехнологичных продуктов, изготавливаемых лучшими в мире производителями оптики.

Тем не менее, некоторые специфические особенности оптического прицела Minox делают его весьма уникальным: например, концепция Complete Combat Reticle (CCR), сочетающая в себе черты подсветочных прицельных сеток, расположенных в первой и второй фокальных плоскостях.

Прицельная сетка Minox ZP8
Прицельная сетка MR10+ прицела Minox ZP8 1-8x24mm c горизонтальными и вертикальными штрихами; красным показана подсвечиваемая часть сетки при увеличении более 2.5x.

Прицельная сетка во второй фокальной плоскости представляет лишь очень резкую, подсвечиваемую прицельную марку, яркость которой может настраиваться на 9 различных степеней, она включается автоматически при увеличениях от 1x до 2.5x; прицельная сетка в первой фокальной плоскости является обычной вытравленной на стекле сеткой типа “милитари”, центральная часть которой подсвечивается при увеличении более 2.5x, когда прицельная марка сетки во второй фокальной плоскости отключена.

При увеличении 1x изображение полностью соответствует реальному, поэтому оптический прицел ZP8 вполне можно использовать как коллиматорный прицел (сетка в первой фокальной плоскости при такой установке практически невидима), прицеливаясь двумя глазами на типичных для городского боя дистанциях, в то время как увеличение 8x дает возможность очень точно прицеливаться на дальних дистанциях. Параллакс отстраивается на необычное расстояние 200 метров, вместо привычных 100 метров для подобных прицелов такого класса.

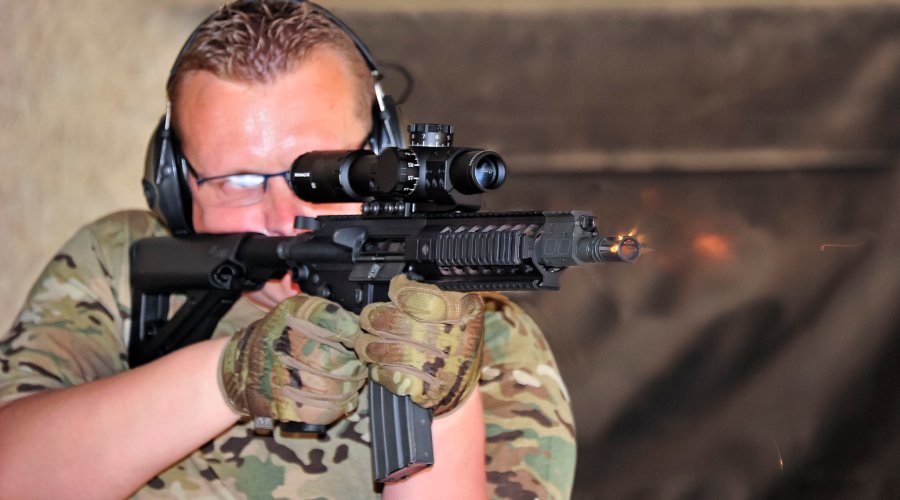

Ход нашего стрелквого теста
Оптический прицел Minox ZP8 1-8x24mm в ходе нашего стрелквого теста на стрельбище в Филлипсбурге (Германия); обратите внимание на 42-мм барабанчики.

Барабанчики вертикальной и горизонтальной настройки несколько крупноваты (диаметр 42 мм), но в тоже время имеют низкий профиль, так что они не являются помехой в ситуации, когда требуется широкий обзор (взгляд поверх прицела); оба они фиксируются – и в тоже время не фиксируются: лучше всего при использовании прицела запереть оба барабанчика, утопив их вниз в нулевом положении, и, используя сетку MR10+ (которую мы рекомендуем в противовес

двум другим доступным сеткам, MR10 и A8-D), ввести все поправки на понижение траектории полета пули для разных дистанций, которые можно быстро сделать при помощи нитей и штрихов прицельной сетки. Барабанчики могут быть заперты лишь в “нулевом” положении и не фиксируются в иной другой позиции.

Барабанчики
Барабанчики несколько крупноваты, что позволяет делать установки очень легко, хотя усилие на них весьма тугое. Один щелчок перемещает прицельную сетку на 0,1 MRAD, а один поворот барабанчика вертикальной настройки соответствует общему пермещению на 10 MRAD.

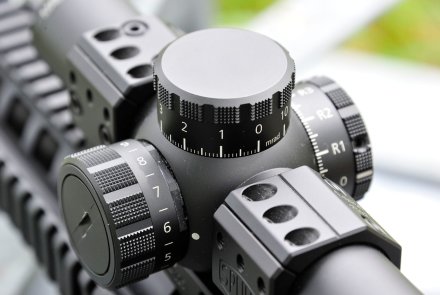

Ячейка для батареи
Третий барабанчик содержит только ячейку для батареи и рукоятку настройки подсветки прицельной сетки с 9 градациями яркости и положением "выключено" между каждой из них, параллакс отстраивается на дистанции 200 м.

Один поворот барабанчика вертикальной настройки соответствует общему пермещению на 10 MRAD, один щелчок соответствует 0,1 MRAD; тем не менее, оптический прицел в общей сложности можно настраивать в диапазоне 30 MRAD. Третий барабанчик, точно такого же диаметра 42 мм, служит только для размещения батареи и рукоятки для регулировки яркости прицельной сетки. Доступны девять градаций яркости, между которыми происходит переключение в положение "OFF" (выключено). Этот барабанчик может быть зафиксирован, но это делается иначе, чем в других барабанчиках, для фиксации его нужно вытянуть, а не утопить. Подсветка прицельной сетки отключается после 6 часов при отсутствии активности, благодаря датчику движения.

Габариты оптического прицела
Габариты оптического прицела Minox ZP8 1-8x24mm сравнимы с конкурентами (например, Schmidt & Bender's Short Dot) и отлично подят для винтовки ближнего боя.

Оптический прицел переменного увеличения Minox ZP8 1-8x24mm весит чуть менее 700 г и имеет длину 295 мм; наименьший диаметр тубуса равен 34 мм.

Мы получили возможность испытать этот интересный оптический прицел непосредственно при стрельбе на стрельбище в Филиппсбурге (Германия): мы установили оптический прицел Minox ZP8 на самозарядной винтовке SIG-Sauer 516 CQB со стволом длиной 10 дюймов и калибром .223 Remington, тестируя оружие с оптикой на дистанциях стрельбы от 15 до 200 метров. Нами использовались во всех тестах боеприпасы GECO и RWS. Оптический прицел монтировался на интерфейсную планку Пикатинни с использованием великолепного кронштейна Spuhr.

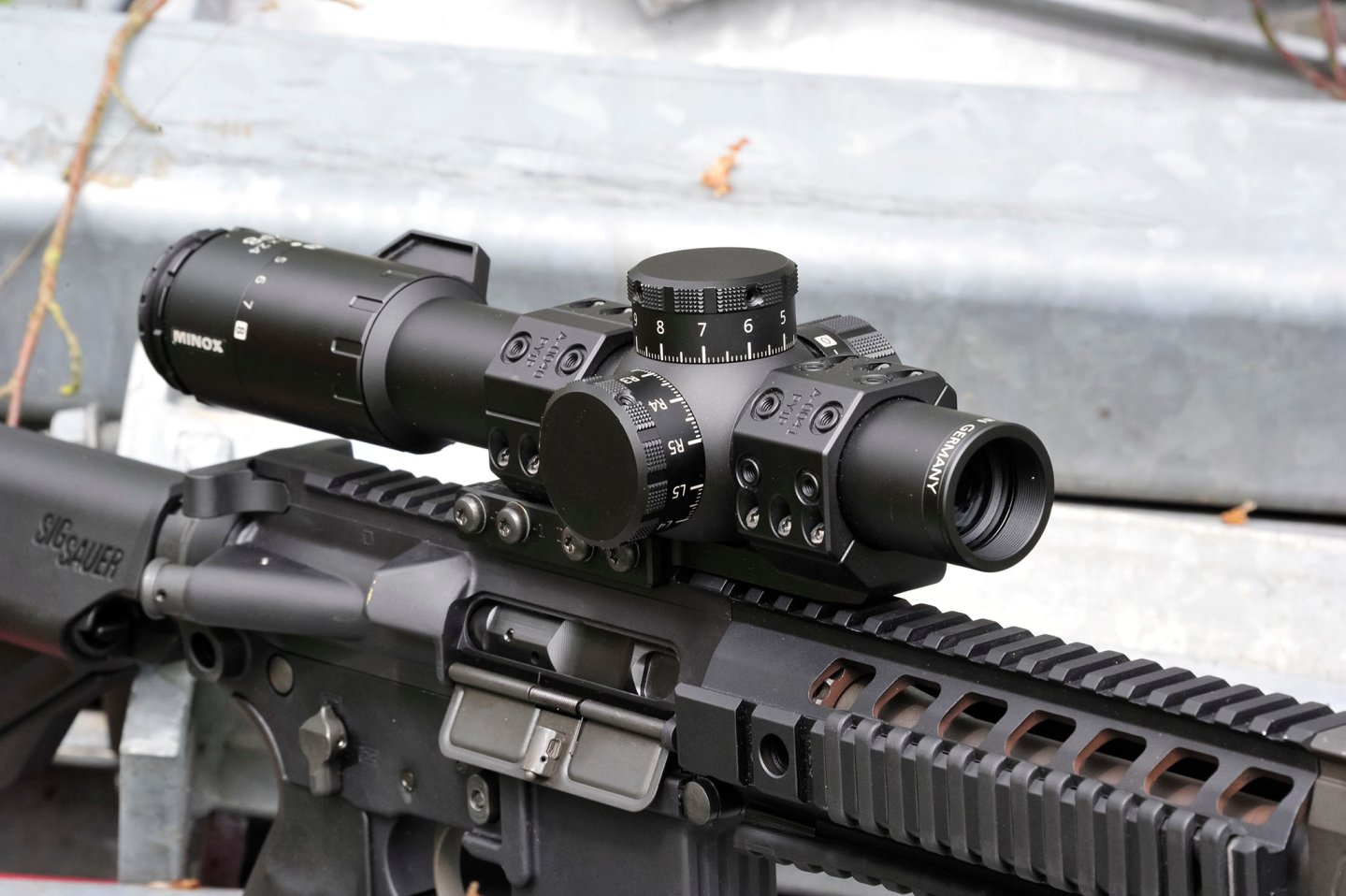

Оптический прицел Minox ZP8 для профессионального применения
Оптический прицел Minox ZP8 1-8x24mm был задуман для профессионального применения, однако он может равным образом использоваться в гражданских целях, в дисциплине 3gun и других спортивных соревнованиях.

Нас впечатлил широкий угол поля зрения, причем во всем диапазоне увеличений прицела.

Мы не будем углубляться в оптические свойства данного оптического прицела, так как совершенно не уступает по качеству лучшим доступным коммерческим продуктам среди подобных прицелов с увеличением 1-8x практически во всех аспектах, таких как резкость, хроматические и геометрические аберрации, разрешение и яркость.

Широкое кольцо настройки увеличения на окуляре
Широкое кольцо настройки увеличения на окуляре имеет увеличенный “плавник” для выбора зума при необходимости быстро поменять дистанцию стрельбы.

Конечно, мы установили и некоторые компромиссные решения: по сравнению с настоящими коллиматорными прицельными системами, у ZP8 глазной зрачок должен привыкнуть при переходе к увеличению 1x; однако, это общая особенность всех оптических прицелов с переменным увеличением, имеющих действительную кратность 1x.

С другой стороны, выходной зрачок при увеличении 8x очень мал (3 мм), делая расположение головы и прикладку очень критической; иными словами, “коробочка зрачка” (допустимое положение зрачка относительно окуляра) слишком мала.

Добиться хороших результатов при стрельбе на дальние дистанции можно путем очень точного и правильного расположения головы – впрочем, здесь нет ничего нового.

Оптический прицел на SIG Sauer 516 CQB
Мы установили оптический прицел Minox ZP8 1-8x24mm на самозарядную винтовку SIG-Sauer 516 CQB со стволом длиной 10 дюймов и калибром .223 Remington, тестируя оружие с оптикой на дистанциях стрельбы от 15 до 200 метро. Во всех тестах мы использовали боеприпасы GECO.

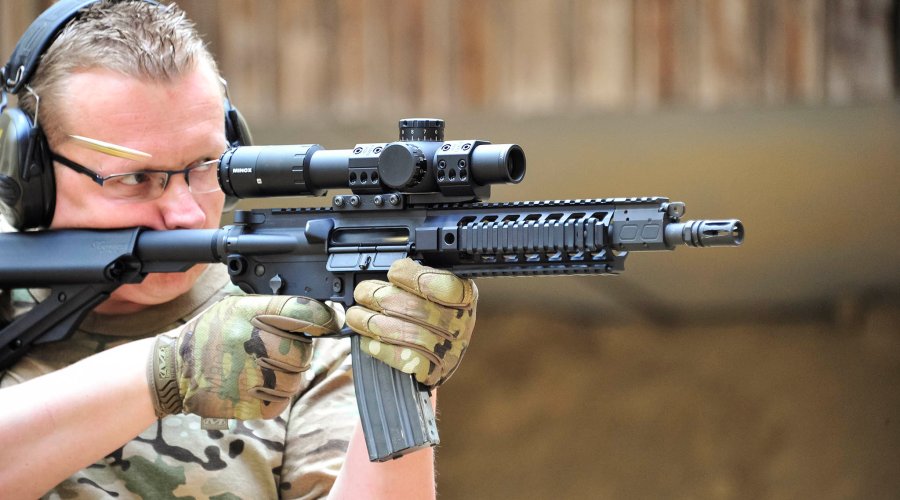

Оптический прицел Minox ZP8 1-8x24mm на самозарядной винтовке SIG-Sauer 516 CQB
Мы установили оптический прицел Minox ZP8 1-8x24mm на самозарядную винтовку SIG-Sauer 516 CQB со стволом длиной 10 дюймов и калибром .223 Remington, тестируя оружие с оптикой на дистанциях стрельбы от 15 до 200 метро. Во всех тестах мы использовали боеприпасы GECO.

Первоначально в некотором смысле смущали барабанчики, которые можно было зафиксировать только в нулевом положении, однако они были задуманы таким образом, поскольку для ввода поправок на понижение траектории полета пули можно легко пользоваться специальными нитями и штрихами сетки MR10+ (имеющей сходную концепцию с сетками Horus Vision), так как они были спроектированы для условий, когда прицел пристрелян на 100 м и барабанчики выведены на нуль.

Оптический прицел Minox ZP8 1-8x24mm с переменным увеличением имеет на европейском рынке рекомендуемую цену производителя 2700 евро.
