Замок Экольдта: воплощение совершенства

В последние десятилетия 19-го века и в последующие годы до начала Первой мировой войны в 1914 году существовала масса изобретений в области гражданского оружия. После успешного запуска в производство бездымного пороха и усовершенствания латунной гильзы многочисленные оружейные мастера и изобретатели занялись совершенствованием существующих систем.

 Комбинированное ружье Эмиля Экольдта

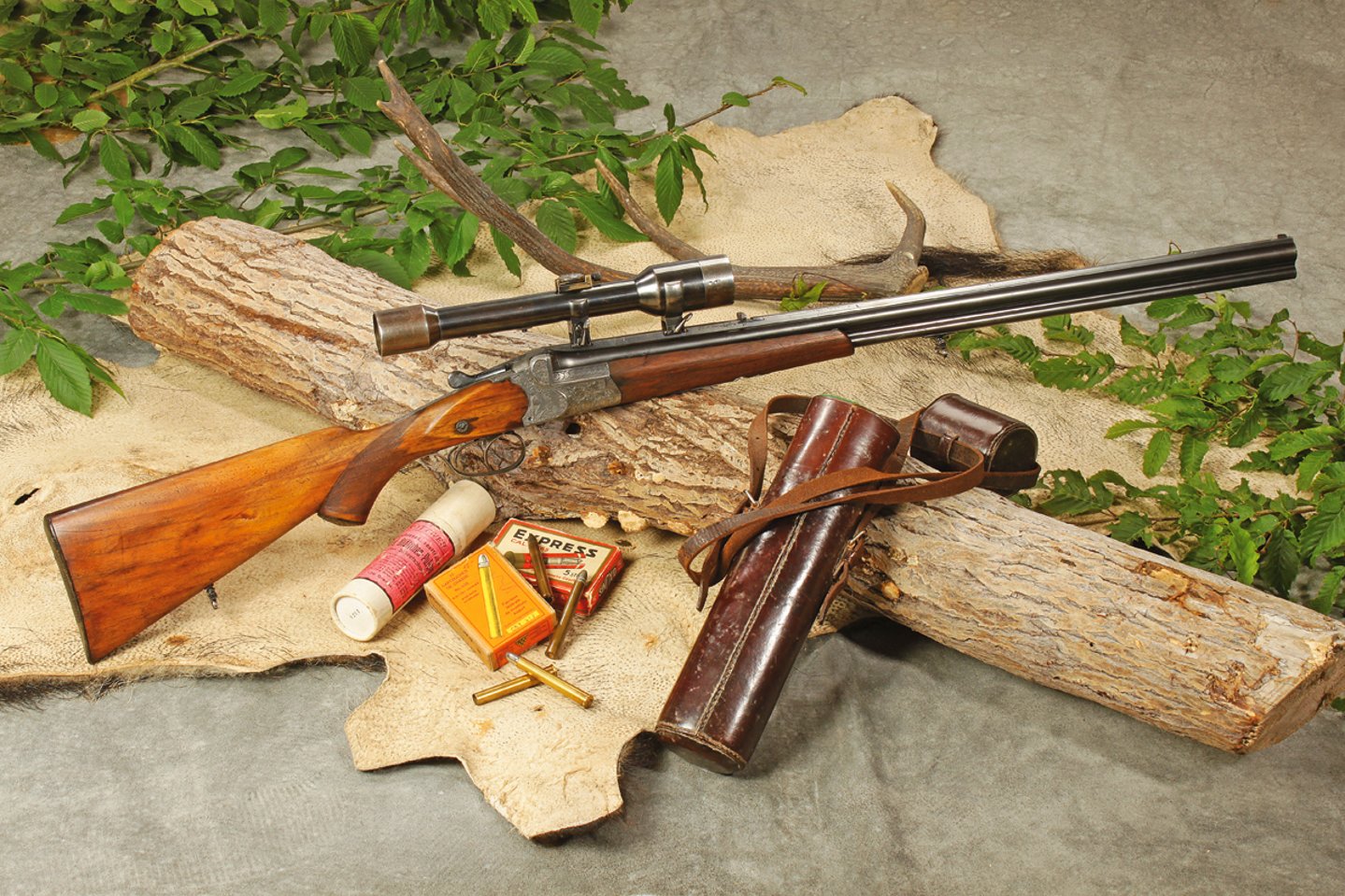

Комбинированное ружье Эмиля Экольдта: сверху гладкий ствол калибра 16/65, ниже нарезной ствол под патрон „Försterpatrone“ 9,3 x 72 R, длина ствола 68 см. Установлен оптический прицел Ajack 4 x 90.

Большой шаг вперед в области охотничьего оружия с откидными стволами было изобретение бескурковых и самовзодящихся  ружей.  Здесь замки взводились уже при отпирании оружия - в отличие от замков с внешними курками, которые были готовы к действию, лишь после того, как стрелок закрыл ружье. Отдельное взведение курка больше не требовалось.В то время существовало опасение, что данный,  мгновенно готовый к действию механизм может способствовать инстинктивной, непроизвольной стрельбе. Особенно опасными были признаны самовзводящиеся  тройники. Это привело к введению автоматических предохранителей, к довольно спорныму решению, кстати. Охотничье оружие с курками было популярно еще и потому, что колодка получалась узкой, закругленной и внешне более эффектной. Но сегодня на первое местно вышли безкурковые ружья. Идея самовзводящегося оружия сразу же нашла своих поклонников и ружья с обеими системами взведения  в течение длительного времени выпускались параллельно.

Гравировки и клейма
Многочисленные клейма: справа сверху клеймо об испытании бездымным порохом гладкого ствола 16-го калибра с чоком, буква W под короной. „W“ означает „Würgebohrung“, чок. Нарезной ствол клеймлен датой отстрела пулей с медной оболочкойt: K.m.G. 13 gr(amm). Здесь не показано клеймо, обозначающее диаметр ствола по полям нарезов 8,7 мм и длину гильзы 72 мм.

Эмиль Экольдт из Зуля, Пруссия, предложил свою, особую идею. В 1912 году императорское германское патентное ведомство (Kaiserliches Patentamt) выдало ему германский райхспатент (D.R.P.) за номером 262444.  Название было довольно лаконичным: „Schloß für Kipplaufgewehre“, то есть замок переламывающегося ружья. Целью патента было  «улучшение замка самовзводящегося ружья».

На первый взгляд, вы не найдете ничего необычного в оружии  системы Экольдта, за исключением изящной гравировки «Патент Экольдта»  на нижней стороне ствольной коробки. При нажатии на верхний рычаг оружие открывается автоматически - как это бывает у высококачественных английских горизонталок с их устройством «самоотпирания». Система Экольдта имела значительные преимущества, так как не нуждалась  во многих дополнительных частях, таких как пружины. Обычно замки переломного оружия взводятся при открывании оружия. В зависимости от состояния взводимого элемента на это требуется много энергии. Если стволы не откинуты достаточно далеко, замки или, по крайней мере, часть замков, может остаться невзведенными - обстоятельство, которое гораздо больше, чем простое неудобство, особенно если вы охотитесь.

 Крюки
Ружья Экольдта запираются двойным подствольным крюком

Конструкция Экольдта работает полностью наоборот: замки взводятся при запирании оружия. Оружие может быть открыто путем откидывания стволов, после нажатия на отпирающий рычаг, без преодоления сопротивления пружин. Благодаря грамотному устройству механизма взведения, оформленного в виде  переключателя, усилие, затрачиваемое на взведение при закрывании оружия, практически не ощущается.

Обычные ружья с откидывающимися стволами имеют рычаги взведения в боковых частях колодки. Поэтому материал колодки в этих частях вырезан и ослаблен. Это также мешает сделать элегантный контур нижней стороне колодки, как в оружии с внешнии курками. В конструкции Экольдта  требуется только один рычаг взведения, оружейный мастер не должен вырезать колодку и ослаблять материал. На левой и правой стороне ствольного крюка оставалось еще достаточно материала, чтобы получить прочную, но элегантную колодку , как это бывает в курковых ружьях.

Экольдт применил модифицированный замок, изобретенный примерно 1875 г. Энсоном и Дилеем. Эта конструкция состояла только из нескольких частей.  Тяга шептала располагалась над бойком, что давало серьезные преимущества. Тяга была удалена от точки вращения бойка, это благоприятно сказывалось на усилии спуска. При тщательной обработке выреза на тяге шептала и бойков, спусковой крючок мог настраиваться на плавный и сухой спуск.

С другими конструкциями замков это может быть достигнуто только при помощи сложных и дорогих боковых замков. Передний спусковой крючок отвечает за нижний нарезной ствол. И хотя у  него нет предупреждения, он мог бы быть более эффективным как большинство УСМ с предупреждением. Ручной предохранитель расположен на левой стороне над спусковыми крючками.

Предохранитель
Ручной предохранитель расположен на левой стороне над спусковыми крючками.

Для тогдашних комбинированных вертикалок (комбинированных бокфлинтов) Экольдт выбрал в качестве запирающего механизма подствольные крюки с двумя отверстиями, в дополнение к еще одному механизму, поперечному болту Гринера. Комбинация калибров в стволах длиной 68см более или менее типична для первых двух десятилетий 20-го столетия: нижний нарезной ствол выполнен в калибре 9,3 x 72 R, известном как „Försterpatrone“ (патрон лесничего, смотри врезку), нижний ствол – гладкий калибра 16/65.  Оба ствола были рассчитаны на стрельбу бездымными порохами.  На клейме калибр нарезного ствола обозначен как „8,7-72“. 100 лет назад калибры измерялись по иному, по полям нарезов,  и числовое значение диаметра ствола дополнялось длиной гильзы. Другое клеймо, «N c короной», ставилось при  испытании нитропорохом и дополнялось надписью с указанием типа пули, использовавшейся на испытаниях: „K.m.G 13 gr.“. В данном случае это „Kupfermantel-Geschoss“, пуля с медной оболочкой, весившая 13 г.

Крепление оптики
Зажимы и рельсовая направляющая кронштейна для оптики соответствуют пазам на ствольной планке. Основание припаивается к оптическому прицелу.

Латунная круглая мушка располагалась на ствольной планке, а откидной целик имел две установки, одна, полукруглой прорезью,  служила для стрельбы дробью а вторая, с прорезью меньших размеров – для нарезного ствола.  Монтаж оптики был возможен при помощи зажимного и рельсового кронштейна. В этом случае замысловатые лапки зажимных рычагов заходили в соответствующие выемки на призматическом основании. Если обе стороны были безупречно выверены, то при отделении и повторной установке оптики соблюдалась очень хорошая повторямость настроек прицела.В те дни большинство кронштейнов имели только один винт в заднем зажиме для регулировки его положения в боковом направлении, а сам прицел давал возможность менять только настройки по высоте.

Регулировка прицела
Регулировка по высоте прицела Ajack, имеющего увеличение 4x и теоретическую светимость 90.

Прицел „Ajack“ 4 x 90 крепился при помощи жестких полуколец. „Ajack“ оброзначало A. Jackenkroll, название одной из берлинских фирм. Напомню, что „90“ не обозначает диаметр входной линзы объектива, как это принято сейчас.  Это число показывало теоретическое значение светимости: диаметр делился на увеличение, что и давало вторую цифру в обозначении. Маховичок для регулировки по высоте, назывался  „Elevationsschraube“ (подъемный винт) и имел положения, отмеченные цифрами от  1 до 8. Точно также была устроена регулировка большинства оптических прицелов вермахта. Имеется также несколько отверстий для отвода влаги, попавшей внутрь при легких повреждениях прицела.  Вместе с прицельной сеткой Nr. 1 эти основные принципы легли в основу военных прицелов, устанавливавшихся на оружие после 1945 года. Благодаря высокому качеству исполнения и способности оставаться сухими, в первые годы после Второй мировой войны множество снайперских прицелов вермахта использовалось в гражданском охотничьем оружии.Ложа изготовлена из орехового дерева. Пистолетная шейка соединяется с  элегантным цевьем защелкой и украшена высококачественной насечкой.  Затыльник приклада и колпачок шейки изготовлены из рога, очень  распространенного матриала в те времена.

Замок
Надежный замок Энсон-Дилея был усовершенствован, он состоит всего из нескольких частей. Тяга шептала удачно располажилась над бойком. Конструкция Экольдт позволяет сделать колодку уже и безопасно и комфортно взводить бойки.

Гравировки на колодке, спусковой скобе и защелке цевья выполнены очень тщательно и  делают оружие внешне еще более привлекательным. Что типично для Зуля, посреди изображений полей и лесов, рядом с изображениями растительности, на левой стороне колодки можно увидеть олениху с двумя олененышами, а на правой стороне – токующего глухаря. Это также указывает на типичные объекты охоты с помощью комбинированного оружия в охотничьих угодьях начала 20-го столетия. Эмиль Экольдт выпускад вертикальные ружья, а также тройники со своей системой запирания. Хотя он и не достиг какого-либо принципиального прорыва, его изобретение пережило своего создателя:  изготовляемое по высоким зульским стандартам качества, оружие с системой запирания Экольдта до сих пор находится в производстве.

(()) Оружейная фабрика Эмиля ЭкольдтаЭмиль Экольдт основал в 1876 году в Зуле оружейную и винтовочную  фабрику на улице Юдитштрассе. Фабрика выпускала охотничьи ружья и спортивное оружие  для целевой стрельбы, преимущественно нарезные ружья с откидывающимися стволами по запатентованной им системе. Эмиль Экольдт умер в возрасте 76 лет в 1930 году. Но уже  в 1923 компания была the превращена Хуго Экольдтом и Робертом Шиллингом в коммерческое предприятие. Большую часть времени торговая марка представляла собой буквы E.E.S., заключннные в рамку. В 1935 году компания получила несколько малозначимых патентов на двухствольный сигнальный пистолет. В ходе Второй мировой войны фабрика Экольдт выпускала двуствольный сигнальный пистолет „Flieger“ («Пилот») модели L 4-го калибра. Он получил неофициальное название „ECKO“. Произведенные на фабрике пистолеты обозначались клеймом „ojr“. Конец войны и оккупация советскими войсками Восточной Германии означали одновременно и окончание производства этого оружия и закрытие оружейной фабрики. (())

(()) „Försterpatrone“ – патрон лесничего калибра 9,3 x 72 R Примерно в 1890 году английский патрон .360 Express стал основой для нескольких других патронов с длиной гильзы от 48 мм до  82 мм.  Наиболее известным из них был патрон 9,3 x 72 R. Так как он часто использовался профессиональными охотниками, он получил второе имя, „Försterpatrone“ («Патрон лесничего»), под которым он известен сегодня. В первые десятилетия 20-го столетия это был наиболее популярный патрон в нарезном оружии с откидными стволами. Cегодня же его баллистические характеристики некоторыми воспринимаются с улыбкой. Большое значение калибра привело к его «стандартизации» - первой среди четырех наиболее важных калибров. Различные производители делали патроны с небольшими отклонениями размеров на чертежах, так что могло случиться, что патроны стороннего происхождения не заходили в патронник оружия и не могли быть использованы.  В 1909 году синдикат из ряда компаний и организаций  ввел обязательные размеры для гильзы, закрепленные в стандарте „9,3 x 72 R NORM.“. Размеры были подобраны таким образом, чтобы имелась возможность доработки патронника при помощи развертки.  Это позволило без труда произвести необходимую доработку оружия.

Типичный заряд дымного пороха составлял 3,2 г/ 49 гран со свинцовой пулей весом 14,7 г / 227 гран. Данная комбинация давала значение начальной скорости v0 около 440 м/s = 1444 футов в cекунду. Очень скоро патрон стал снаряжаться бездымным порохом. Хороший пример представляет собой патрон, снаряженный пулей весом 12,5 г / 193 гран, имеющей медную оболочку, и зарядом пороха весом  2,5 г / 38,6 гран марки Rottweiler Büchsen Pulver (винтовочный порох) No. 5. Он давал значение v0  614 м/с = 2014 футов в cекунду. Обычная энергия пули на 100 м составляла около 1400 Джоулей. В Германии не разрешена охота на крупную дичь с пулей, имеющей энергию менее 2000 Джоулей. Благодаря современной разработке, тяжелым пулям Impala Europe с соответствующими зарядами, удалось достичь величины E100 в 2140 Джоулей при весе пули 11,7 г / 180,5 гран. Почему бы и нет, если оружие технически к этому пригодно.  Из-за большого объема цилиндрической гильзы повторное снаряжение патрона связано с рядом проблем. Современные бездымные пороха развивают крайне высокие давления, поэтому необходимо очень точно соблюдать инструкцию по снаряжению.  Допустимое давление в патроннике составляет всего 1800 бар. Проблемы могут иметь место также при выборе пули. Только компания RWS выпускает полуоболочечные пули весом 12,5 г / 193 гран с  медной оболочкой, специально приспособленные для патрона 9,3 x 72 R. (())

Заголовки

Стр. 72

Комбинированное ружье Эмиля Экольдта: сверху гладкий ствол калибра 16/65, ниже нарезной ствол под патрон „Försterpatrone“ 9,3 x 72 R, длина ствола 68 см.  Установлен оптический прицел Ajack 4 x 90.

Типичный  Экольдт: обратите внимание на верх колодки с осевым рычагом взведения и дополнительным болтом Гринера.

Стр. 73

Зажимы и рельсовая направляющая кронштейна для оптики соответствуют пазам на ствольной планке. Основание припаивается к оптическому прицелу.

Справа: Регулировка по высоте прицела Ajack, имеющего увеличение 4x и теоретическую светимость 90.
Стр. 74

Надежный замок Энсон-Дилея был усовершенствован, он состоит всего из нескольких частей. Тяга шептала удачно располажилась над бойком. Конструкция Экольдт позволяет сделать колодку уже и безопасно и комфортно взводить бойки. Ручной предохранитель расположен на левой стороне над спусковыми крючками. Многочисленные клейма: справа сверху клеймо об испытании бездымным порохом гладкого ствола 16-го калибра с чоком, буква W под короной. „W“ означает „Würgebohrung“, чок. Нарезной ствол клеймлен датой отстрела пулей с медной оболочкойt: K.m.G. 13 gr(amm). Здесь не показано клеймо, обозначающее диаметр ствола по полям нарезов 8,7 мм и длину гильзы 72 мм.
