Винтовочный прицел Pulsar Apex XD38

Всего несколько лет назад тепловизионные прицельные устройства – расценивающиеся охотниками и стрелками как один из наиболее желаемых аксессуаров – ограниченно  использовались лишь в спецподразделениях вооруженных сил ввиду их астрономической стоимости.

Pulsar - довольно габаритный винтовочный прицел
Pulsar Apex XD38 представляет собой довольно габаритный прибор, обладающий длиной 343 мм, высотой 80 мм и шириной 75 мм при весе 700 г.

Однако в последние 10 лет технический прогресс в технологии тепловизионных сенсоров (особенно микроболометрических матриц) сделал гигантские шаги, результатом чего стало резкое падение цен при одновременном существенном улучшении характеристик.

Постепенное внедрение на гражданском рынке первых тепловизионных устройств для неспециализированного использования (то есть не для медицинских, противопожарных и строительных целей) по доступным ценам – хотя речь идет все же о тысячах евро – открыло дорогу и тепловизионным оптическим прицелам.

Сегодня в крупных оружейных магазинах можно найти целый ряд тепловизоров, начиная от профессиональной оптики самого высокого качества и характеристик (по заооблачной цене) и заканчивая сериями винтовочных охотничьих прицелов, и что встречается реже, спортивных прицелов с несколько компромиссными свойствами в угоду более доступной цене.

Кольцо для настройки фокуса изображения
Кольцо для настройки фокуса изображения очень тугое, делающее фокусировку весьма затруднительной (само оружие приходит в движение !), но зато оно надежно фиксирует сделанную настройку.

Серия тепловизионных винтовочных прицелов Pulsar Apex выделяется среди всех новых приборов.

Семейство винтовочных прицелов Apex включает в себя три версии: XD38, XD50 и XD75, цифровое обозначение которых указывает на их увеличение и диаметр объектива (1.5x38 мм, 2x50 мм и 3x75 мм, соответственно).

Важнейшие базовые свойства всех трех моделей, а именно разрешение, характеристика ИК-сесора, микродисплей OLED, основная механика внутри корпуса, кронштейны, питание, электроника и даже программное обеспечение, полностью идентичны.

Фирма Pulsar любезно предоставила нам  для тестирования образец винтовочного прицела Apex XD38.

Мы также рекомендуем прочиталь наш обзор Тепловизионный винтовочный прицел Quantum HD38S фирмы Pulsar, чье “тепловизионное ядро” (сенсор, электроника и программное обеспечение для обработки изображения), так же как и описанные базовые функции прицела, сходны с тестируемым здесь винтовочным прицелом Apex.

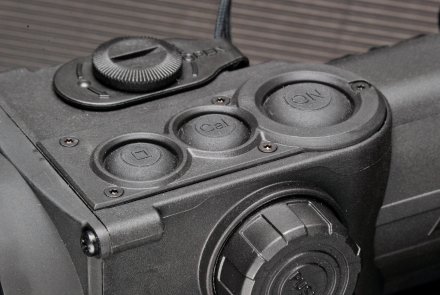

Многофункциональные кнопки Pulsar Apex XD38
Три армированные резиной кнопки (включено/выключено, калибровка и кнопка программирования, например, для цифрового зума) на верхней части винтовочного прицела вместе с многофункциональной кнопкой.

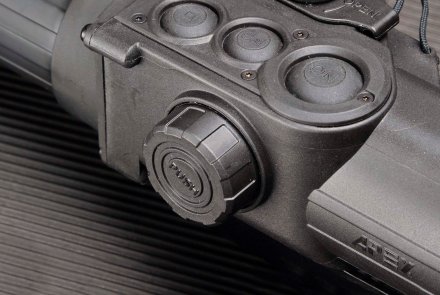

Многофункциональная кнопка на винтовочном прицеле Pulsar
Поворот многофункциональной кнопки в любую сторону позволяет регулировать основное изображение (яркость и контраст) и получить доступ к расширенным опциям меню. Для подтверждения выбора требуется нажатие кнопки.

Главной особенностью всех винтовочных прицелов Apex XD является высокая частота обновления (50 Гц или, используя терминологию видео, 50 кадров в секунду) сенсора и микродисплея OLED, на котором отображается наблюдаемое через окуляр изображение. При такой частоте подвижное изображение абслютно четкое, без какого-либо “хвоста” или размытостей, снижающих в ответственный момент качество изображения (например, при наблюдении за бегущим через чащу кабаном).

В отличие от тепловизионных камер, сконструированных только для наблюдения, у винтовочных прицелов частота обновления играет очень важную роль. Большинство американских продуктов имеют частоту 9 Гц, что едва хватает лишь для наблюдения за статическими или медленно движущимися целями.

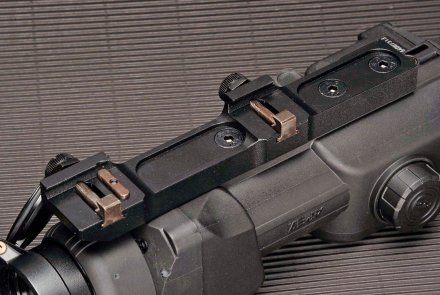

Планка Пикатинни
Планка Пикатинни крепится к корпусу винтами и может быть установлена в трех различных положениях на корпусе винтовочного прицела, предоставляя широкие возможности для настройки.

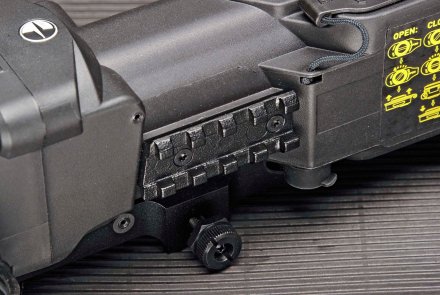

Аксессуары в виде акумуляторной батареи
Аксессуары в виде акумуляторной батареи (EPS3 или EPS5) или видеокамеры (Yukon MPR) могут крепиться на боковую планку Пикатинни.

Pulsar Apex XD38 сделан полностью из полимерного материала, армированного стекловолокном и имеет германиевые линзы, защищенные водонепроницаемой пылезащитной крышкой (класс защищенности IPX7 – выдерживает быстрое погружение в воду).

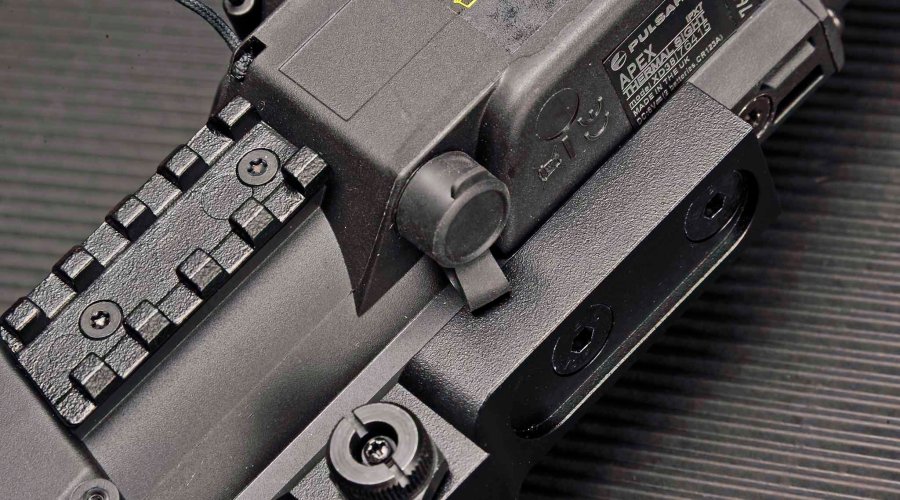

Батарейный отсек
Многоштырьковый разъем, защищенный резиновой крышкой, располагается под батарейным отсеком.

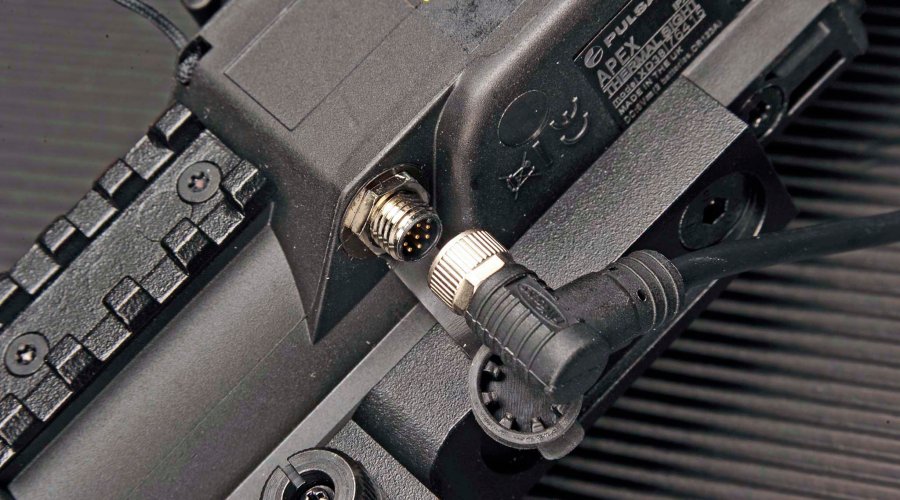

Разъем кабеля видеовыхода
Подключенные к данному разъему кабеля видеовыхода и внешний источник питания.

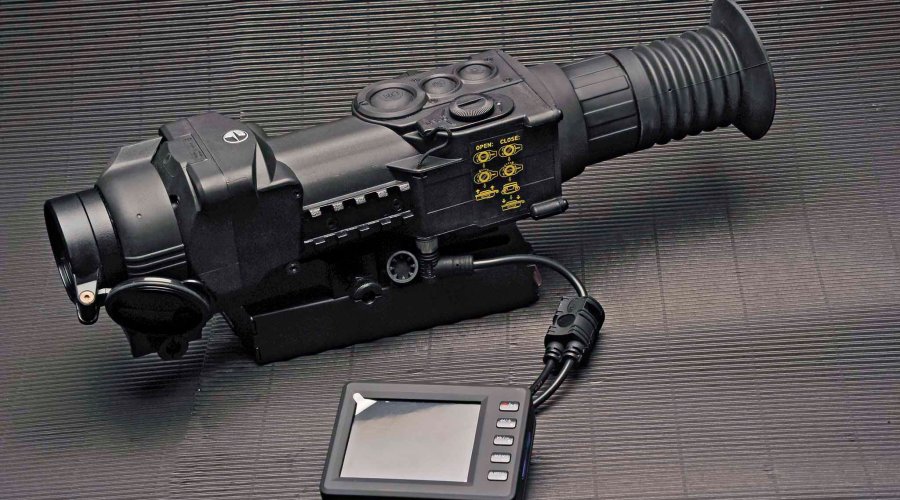

Видеоплейер Yukon MPR
Мобильный пишущий видеоплейер Yukon MPR, подключенный к винтовочному прицелу. Данная версия этого плейера, полученная нами, не поставляется с адаптером к Пикатинни для крепления к винтовочному прицелу Appex XD38.

Pulsar Apex XD38 имеет много общего с цифровым прицелом Pulsar Digisight с CCD, уже описанным на all4shooters – исключая очевидные различия, упомянутые в тексте статьи - и может использовать те же самые опциональные аксессуары, включая внешний источник питания и пишущий видеоплейер.

Pulsar всегда использует ИК-сенсоры французкого производителя ULIS и винтовочный прицел Apex XD38 не является исключением, он построен на  микроболометрической матрице размером 384 x 288 пикселей из резистивного аморфного кремния с  размером пикселя 25 μм. Изображение выводится на экран OLED-дисплея в 640 x 480 пикселей, которое можно наблюдать через широкий окуляр с удалением выходного зрачка 67 мм. Диаметр выходного зрачка равен 6 мм, а диапазон настройки лежит в пределах от - 4 до + 3 диоптрий.

“Строка состояния” на дисплее отображает различные текущие параметры (выбранное оружие, заряд батареи, выбранное увеличение, активные опции и т. д.).

Пристрелка прицела производится полностью цифровым способом, используя виртуальную прицельную сетку, выводимую на дисплей и сходную с системой прицела Digisight. Это представляет собой интересную опцию, поскольку дает возможность пристрелять прицел одним выстрелом.

Для пристрелки винтовочного прицела мы использовали обычную химическую грелку для рук, поместив ее в центр мишени.

Для настройки по вертикали и горизонтали доступны 200 щелчков (+100 и -100). Каждый щелчок эквивалентен 40 мм на 100 м, позволяя в целом перемещать среднюю точку попадания примерно на 8 метров на удалении 100 м.

Прицел имеет оптическое увеличение 1,5x, которое может быть 3-х кратно увеличено с половинным разрешением, причем прицельная сетка не меняется. Как и у тепловизионного винтовочного прицела HD38, такая функция оказывается исключительно полезной для точной фокусировочной настройки.

Две литиевые батареи
Две литиевые батареи CR123A расположены вертикально в водонепроницаемом отсеке около ряда из трех главных кнопок.

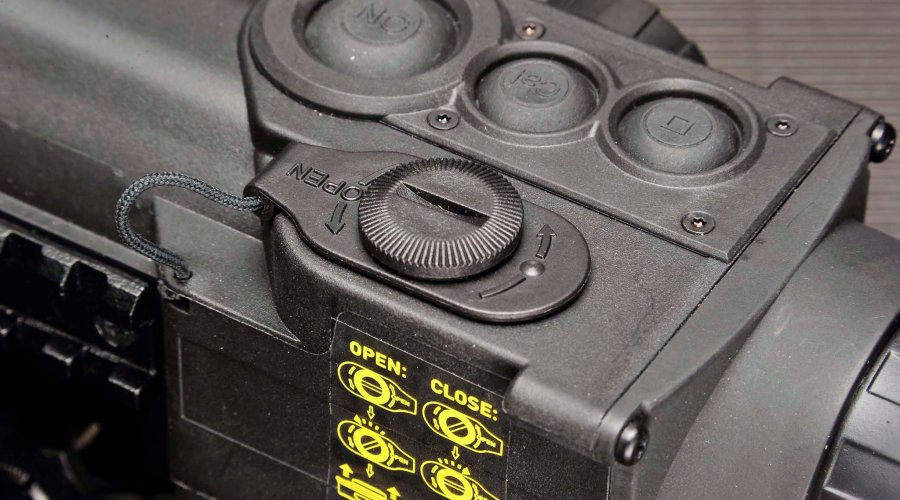

Батарейный отсек закрыт
Батарейный отсек закрыт. Чтобы открыть его, следует использовать монету, однако отпереть его можно и просто при помощи ваших пальцев.

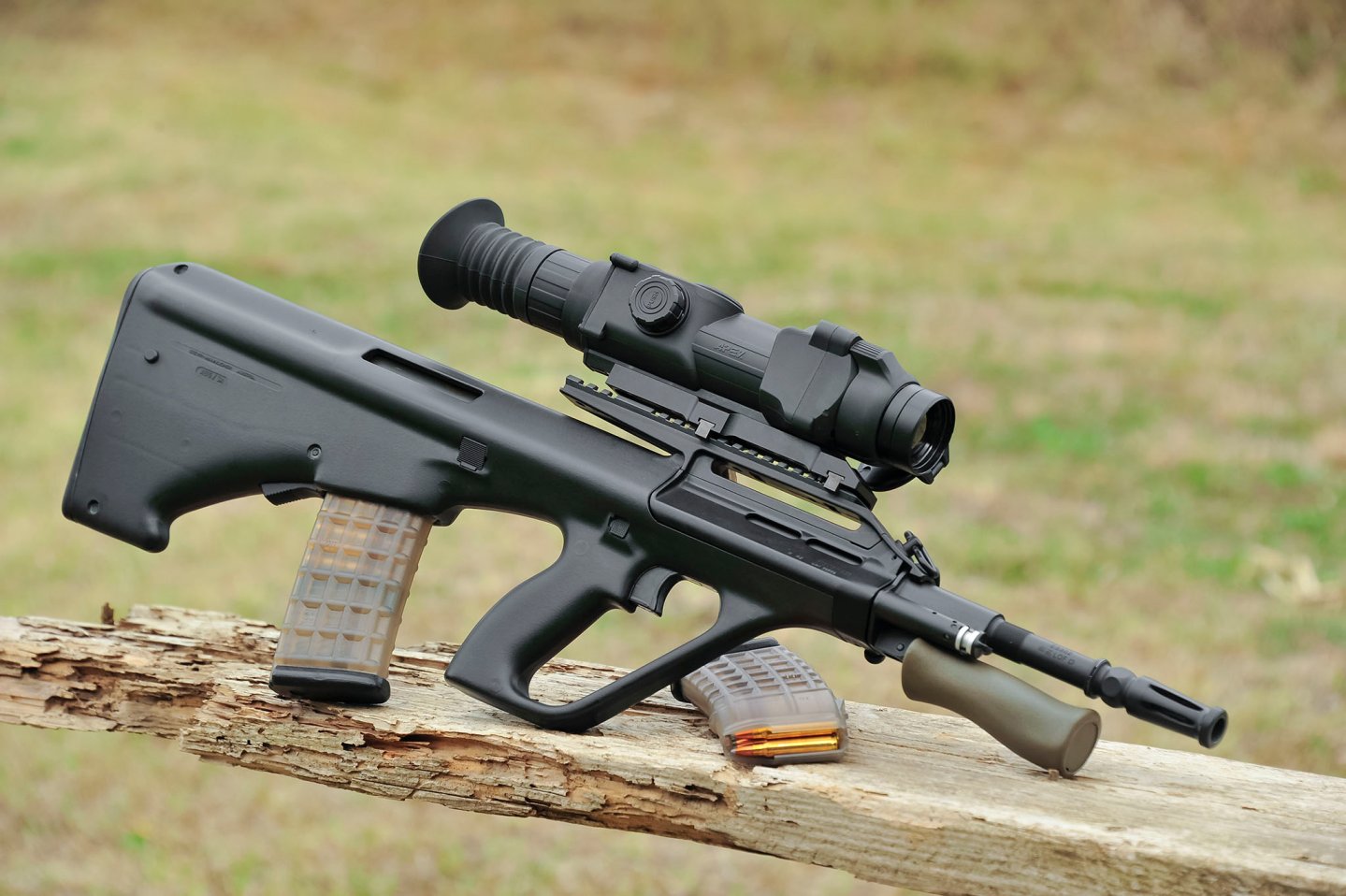

Pulsar Apex XD38 на винтовке Steyr AUG A1
Тепловизионный винтовочный прицел Pulsar Apex XD38, установленный на полуавтоматической винтовке Steyr AUG A1 калибра .223 Remington при помощи планки Пикатинни вместо штатного 1,5-кратного винтовочного прицела.

Мы установили тепловизионный винтовочный прицел Pulsar Apex XD38 на самозарядный охотничий карабин Benelli Argo E-Pro калибра .30-06 Springfield и на полуавтоматическую винтовку Steyr AUG калибра .223 Remington.

Винтовочный прицел Pulsar Apex XD38 на Benelli Argo
Некоторые стрелки находят, что выходной зрачок винтовочного прицела Apex XD38 расположен несколько высоковато.

В то время как стрелкам, использовавшим  охотничий карабин Argo, понадобилось подстраивать регулируемую щеку для оптимального расположения головы, высота Apex XD38 великолепно подходила для AUG, на которой он располагался всего лишь на 15 мм выше стандартного винтовочного прицела Steyr 1.5x.

Те, кто имеют опыт работы с тепловизионными винтовочными прицелами, знают, что тепловое изображение живых и неживых объектов отличается от естественного изображения. Наблюдение окружающего мира через тепловизор является одновременно захватывающим занятием, но в тоже время может несколько сбивать с толку.

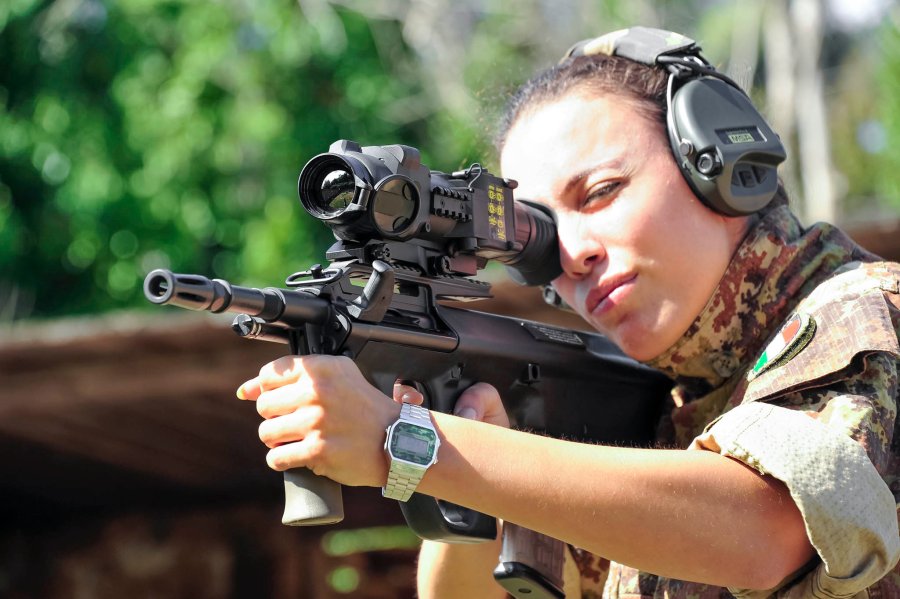

Тест на Steyr винтовочного прицела Pulsar Apex XD38
Расположение Apex XD38, смонтированного AUG, можно считать идеальным, вне зависимости от роста стрелка.

Взяв впервые в руки тепловизионный винтовочный прицел, через некоторое время можно убедиться, что через него можно наблюдать не только живые объекты, но объекты неживой природы, такие как скалы, нагретые днем под лучами солнца. Поэтому требуется определенное исскусство, чтобы различать предметы и животных по их контурам и движению.

Охота на кабана с винтовочным прицелом Pulsar Apex XD38
Охота на кабана с винтовочным прицелом Apex XD38: ваш трофей буквально излучает собственный свет! Окружающая среда имеет относительно низкую температуру, поэтому сигнал от тепла животного обладает высокой контрастностью.

Кроме того, могут возникать трудности при распознавании добычи в горах или густых зарослях.

Упомянув имеющиеся ограничения, которые справедливы для всех тепловизионных винтовочных прицелов, теперь остановимся на позитиве. Во первых, в основе тепловизионного винтовочного прицела лежит совершенно иной принцип, чем у прицелов ночного видения и он может одинаково успешно работать как днем, так и в темноте. Винтовочный прицел позволяет видеть сквозь туман, давая кристально-чистое тепловое изображение. На практике винтовочный прицел наиболее эффективен при рассвете и в более ранние часы, благодаря высокой контрастности между теплом тела животного и окружающей средой, температура которой падает в ночное время. Это справедливо для любого охотничьего сезона.

Трехкнопочный беспроводной пульт дистанционного управления
Трехкнопочный беспроводной пульт дистанционного управления обеспечивает контроль над всеми цифровыми установками прицела без нарушения хвата оружия.

Камуфляж и расцветка не играют никакой роли; совершенно неподвижная косуля, практически невидимая в густых зарослях, светится как маяк. Все особи стада кабанов, спрятавшегося в кустарнике могут быть легко распознаны, даже только одна из них находится в движении  и, как правило, обычно находится в центре внимания.

Эргономика прицела в целом оставила великолепное впечатление, единственным объектом критики явилась тугая кнопка настройки фокуса. Остальные кнопки удобно расположены, а наличие пульта дистанционного управления означает, что все важнейшие настройки винтовочного прицела можно сделать, не отрывая ваших рук (например, закрепив пульт на ложе оружия).

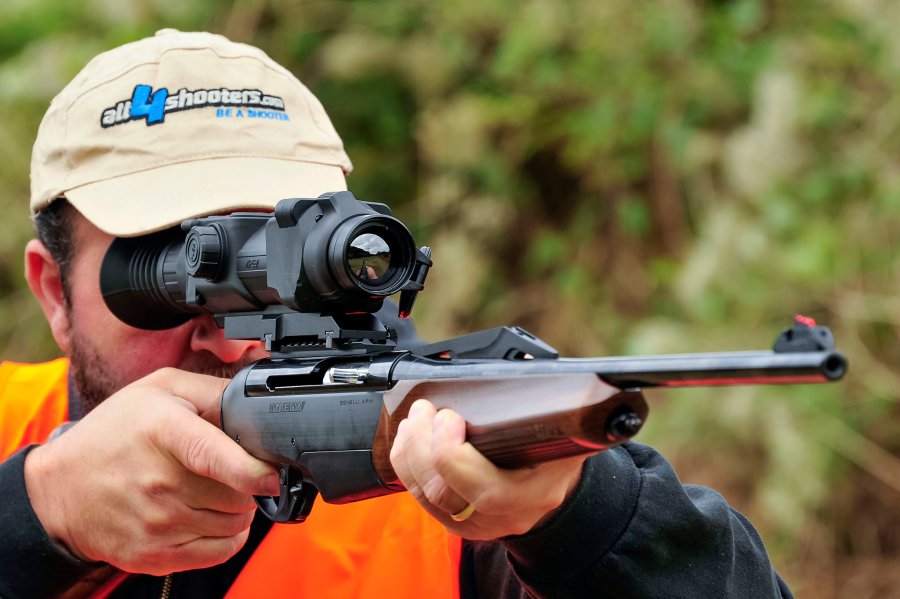

Тестирование тепловизионного винтовочного прицела на Benelli Argo E Pro
Тестирование тепловизионного винтовочного прицела Pulsar Apex XD38, установленного на охотничьем самозарядном карабине Benelli Argo E-Pro калибра .30-06 Springfield.
Комплект поставки
Винтовочный прицел поставляется вместе с сумкой из черной ткани кордура, двумя батареями CR123A, планкой Пикатинни, пультом дистанционного управления, чистящими салфетками и многоштырьковым кабелем для пишущего видеоплейера и внешнего источника питания.

Винтовочный прицел Apex обладает отличными характеристиками. При тестировании Quantum HD38S максимальная дистанция применения винтовочного прицела, на которой он мог был использован в  близких к реальности условиях, составляла примерно 400 метров. Однако, следует напомнить, что оптическое увеличение прицела составляет лишь 1,5x (3x c цифровым зумом), что делает Apex XD38 идеальным для загонной охоты или стрельбы на дистанции не более 150 метров.

Мы заканчиваем наш обзор на позитивной ноте: несмотря на относительно приличную цену 4000 евро, тепловизионный винтовочный прицел Pulsar XD38 открывает ворота в мир, который был ранее охотнику недоступен, вполне претендуя даже на радикальное изменение стиля охоты и охотничьих предпочтений.
