Тепловизор Pulsar Quantum HD38S

Тепловизор Pulsar Quantum HD38S

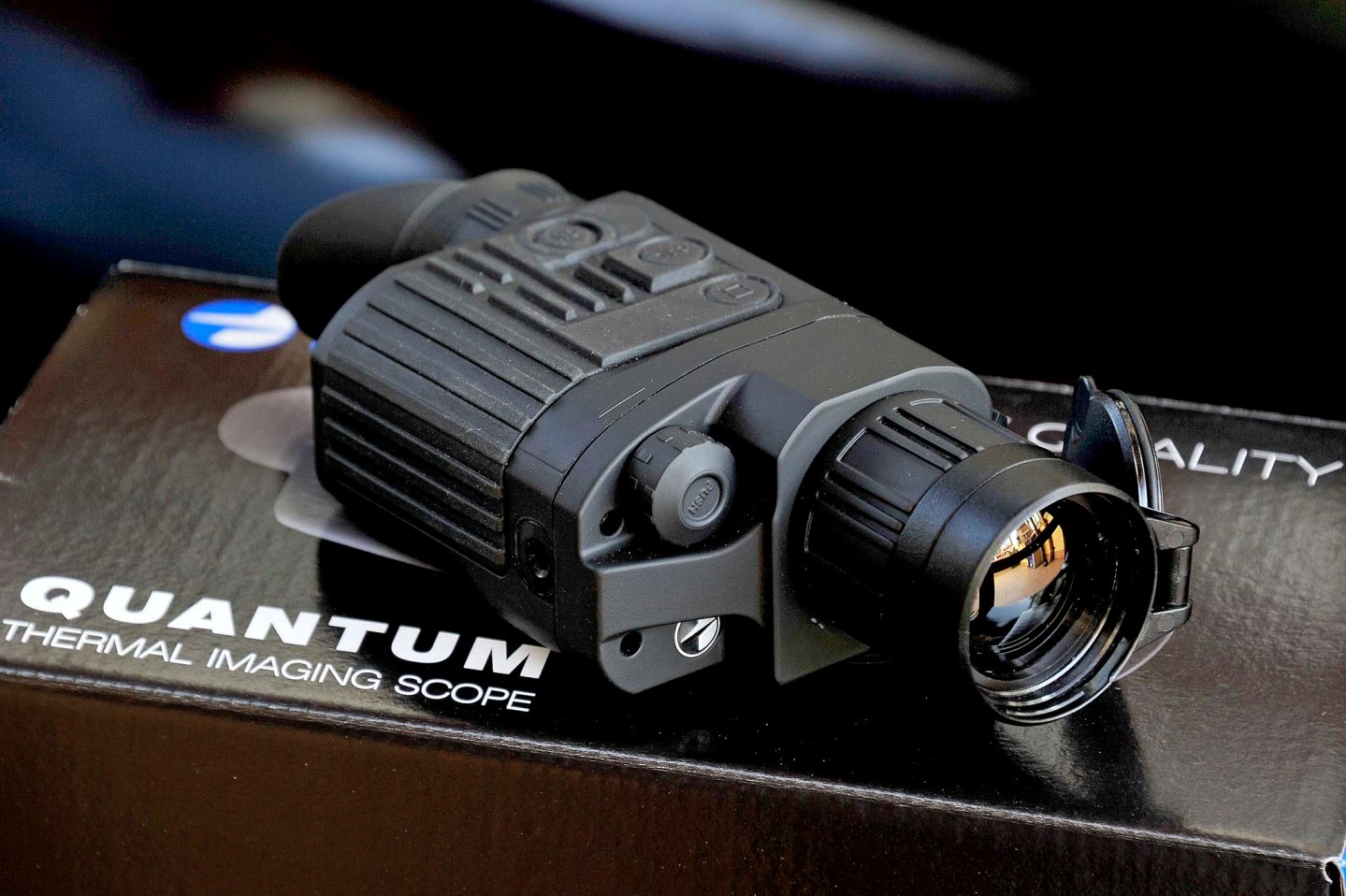

Объектив из германия в тепловизоре Pulsar Quantum HD 38S

Возможность наблюдать тепловое излучение окружающих нас объектов, в данном случае, действительно "видеть невидимое", цитируя особенно уместный лозунг одного из производителей этих приборов, это впечатляющий опыт.

После того, как вы поняли, что вы видите через прибор тепловое излучение объектов, вас буквально захватит почти детское любопытство и вы захотите увидеть все "так, как оно выглядит", наблюдая за различными предметами вокруг нас: за кастрюлям на плите, за котом, который прогуливается по коридору, за стекающей с террасы водой, за фруктовыми соками, которые вы достанете из холодильника и нальете в стакан.

Вы узнаете некоторые весьма интересные вещи, например, то, что стекло является абсолютно непрозрачным при нагреве, в то время как некоторые непрозрачные пластмассы становятся прозрачными.

Даже после нескольких недель использования тепловизора Pulsar Quantum HD 38S, который нам был любезно предоставлен итальянским импортером этой компании - Adinolfi, до сих пор он вызывает улыбки и удивление среди наших знакомых и посторонних людей.

Тепловизор Pulsar Quantum HD38S
Тепловизор Pulsar Quantum HD 38S имортирован для теста в Италию компанией Adinolfi

Очевидно, что это касается его развлекательной части.

Но этот прибор, который был дан нам для теста, предназначен для охоты и профессионального использования, для наблюдения и определения местанахождения добычи, для периметрального наблюдения охраняемых объектов или для поиска людей, нуждающихся в помощи в случае аварий или стихийных бедствий, а также для других целей. Приведем один из нетривиальных примеров, где инспектор полиции спросил у нас, сможет ли Quantum HD 38S определить, какой из припаркованных автомобилей на стоянке передвигался за последние часы. Или, если анонимный склад в пригороде используется для незаконного культивирования конопли.

Тепловизор Pulsar Quantum HD38S

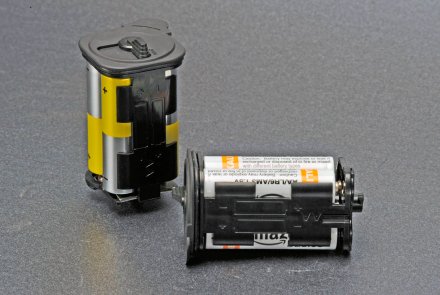

Два картриджа на четыре батарейки AA 1,5В, входят в комплект поставки Pulsar Quantum HD 38S
Тепловизор Pulsar Quantum HD38S

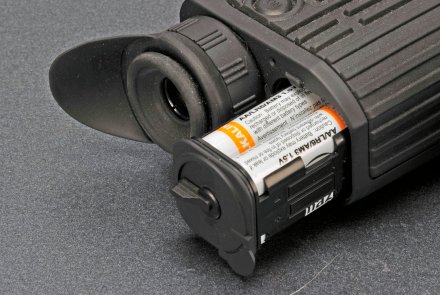

Картридж с батарейками расположен в отсеке рядом с окуляром, для электропитания камеры. Отсек герметичен

Потенциальные и конкретные характеристики оптико-электронных систем для теплового видения (точный термин термографическая камера) будут предметом предстоящей статьи; вопрос не только особо интересный, но он также широко распространен даже среди любителей, вызывая путаницу и сомнения, как и приборы ночного видения.

Тепловизор Pulsar Quantum HD38S
Картридж установлен на устройстве; Обратите внимание на фиксирующий рычаг. Небольшое отверстие сверху содержит индикатор состояния

Сейчас достаточно знать, что каждый объект излучает определенное количество инфракрасного излучения, длина волны которого связана с температурой объекта; и что это излучение, которое ведет себя как свет, может быть обнаружено с помощью сенсора, который в основном напоминает сенсор цифровой камеры.

Разрешение данного сенсора является, конечно, необходимым для создания пригодного к употреблению изображения: важно знать, что в отношении к разрешению обычной цифровой камеры (которое в настоящее время измеряется в мегапикселях, то есть в миллионах пикселей), разрешение отличной телекамеры для военного использования равно или меньше, чем 640 х 480 пикселей, то есть 0,3 мегапикселей.

Тепловизор Pulsar Quantum HD38S
Окуляр можно регулировать в пределах ± 5 диоптрий, выходной зрачок 8 мм, а вынос выходного зрачка 20 мм

Кроме того, только специальные элементы являются прозрачными для инфракрасного излучения среднего и длинного диапазона (те, что между 3 и 14 мкм, используемые в наиболее распространенных телекамерах), такие как германий и кремний, что делает линзы и объективы для этих инструментов очень дорогих.

После того, как изображение обнаруживается сенсором оно может отображаться на обычном жидкокристаллическом дисплее, или, как в случае с испытываемым тепловизором Quantum HD 38S, отображается на микродисплее OLED через окуляр идентичный тому, который используется в видеоискателях высококачественных камер.

Изображение генерируется сенсором не аналоговым, а полностью цифровым, и как таковой может быть записано: большинство камер, в том числе HD38S, уже оснащены видеовыходом, а некоторые даже имеют возможность записывать прямо на карту памяти (SD или MicroSD).

Тепловизор Pulsar Quantum HD38S

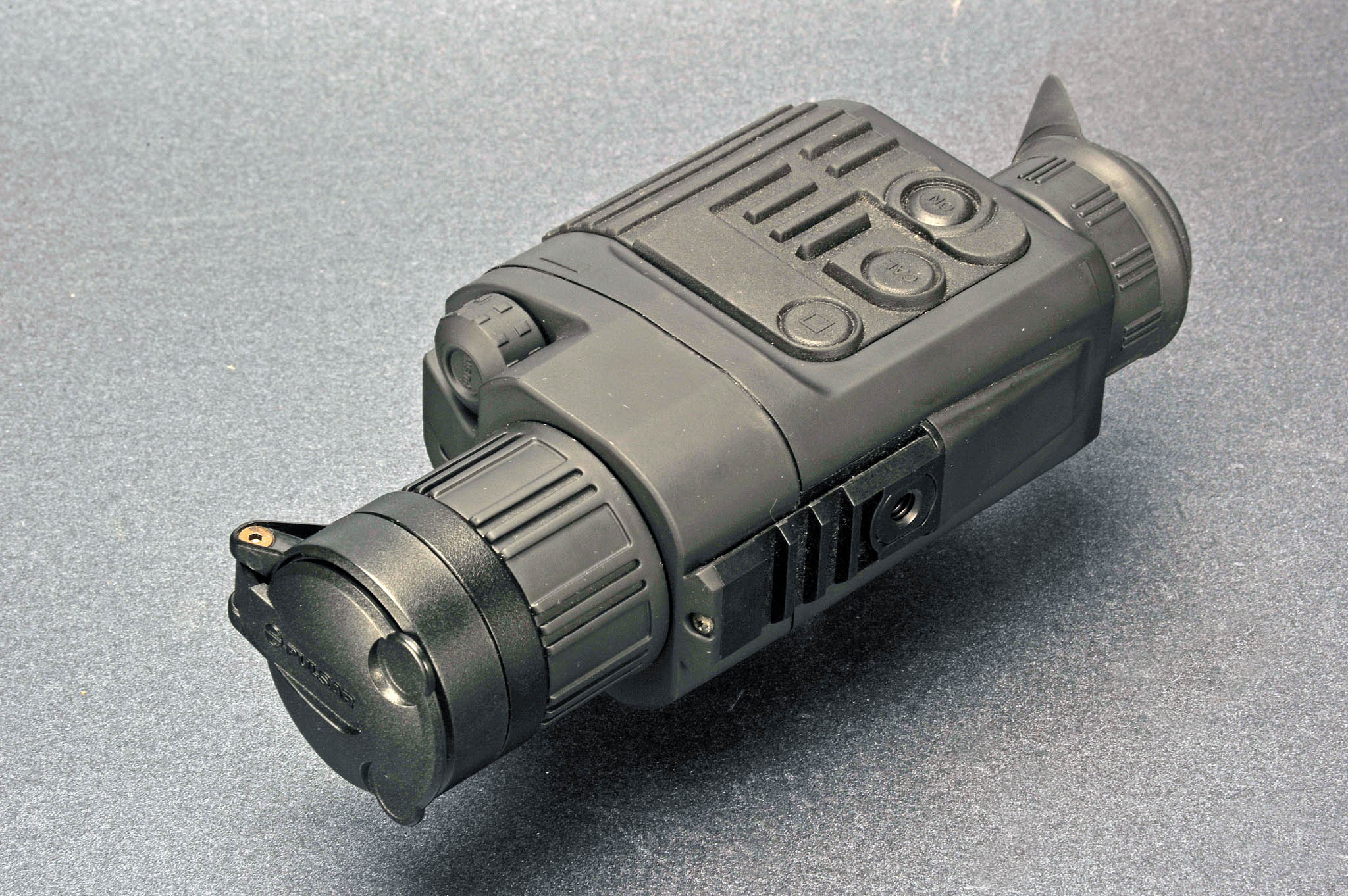

Небольшая планка Пикатинни, расположенная сбоку, для запасного аккумулятора и записывающего устройство. Стандартное крепление 1/4" для треноги.

Сенсор, используемый в камере HD38S производится во Франции: речь идет о неохлаждаемом микроболометре ULIS (группы Sofradir) с технологией аморфного кремния и разрешением 384 х 288 пикселей, с шагом пикселей 25  мкм, модель UL03262-031.

Несмотря на то, что Pulsar не сообщает специфику чувствительности и теплового разрешения сенсора, учитывая данные таблицы сенсора, мы можем сказать, что NETD (Noise Equivalent Temperature Difference - Разница эквивалентной температуры шума) HD 38S, безусловно, лучше на 70 мК, чем с объективом в F1.2 б/у.

Тепловизор Pulsar Quantum HD38S
Защищенный резиновой крышкой, под Quantum HD38S мы находим мини гнездо 3.5мм и гнездо внешнего питания

Важно отметить, что Quantum HD38S предлагает частоту смены кадров 30 Гц, другими словами показывает 30 изображений в секунду, с плавным воспроизведением видео и без эффекта "двоения изображения" или подергивания, типичного для большинства тепловизоров из Соединенных Штатов, экспорт которых ограничен по причинам юридического характера из-за использования материала "двойного назначения", с частотой смены кадров всего 9 Гц.

По той же причине, хотя приобретение и владение Quantum HD38S не ограничено законом в Италии, он не может быть экспортирован в другие страны, которые не входят в состав Европейского Союза.

В комплект доставки монокулярного тепловизора Quantum HD 38S компании Pulsar входят, помимо самого прибора, красивый черный чехол из Кордуры, два картриджа для батареек АА, четыре литиевых батарейки AA 1.5В, ремень через плечо и крепления, инструкция по эксплуатации и кабель для записи изображений.

Тепловизор Pulsar Quantum HD38S

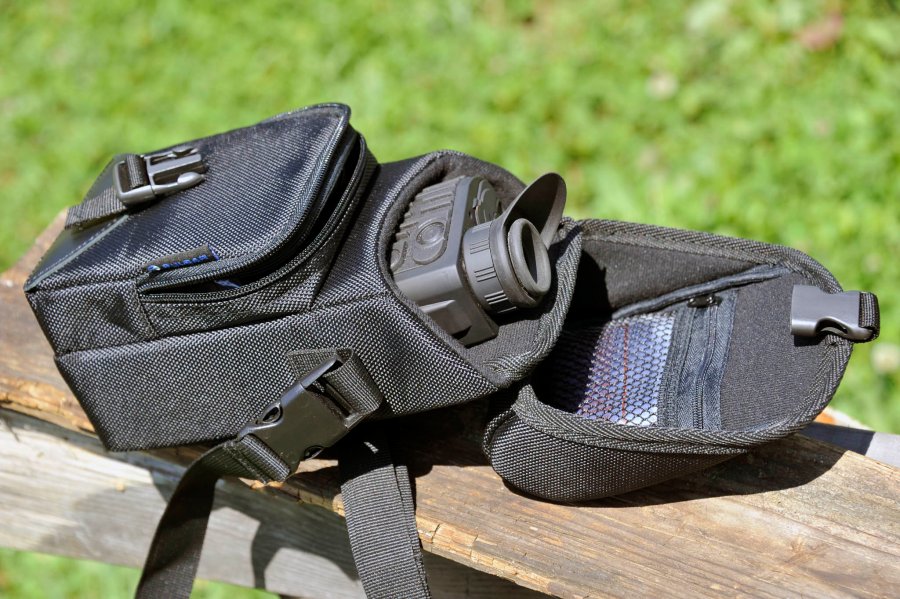

Красивый чехол из Кордуры из мягкого нейлон поставляется с тепловизором Pulsar Quantum HD 38S. Передний карман содержит картридж с запасными батарейками и провода адаптера для видеомагнитофона (и, если вы приобрели и его, то у вас будет достаточно места для его размещения)

Quantum HD38S является прибором достаточно компактным и легким (весит он около 350 г без батареек), он изготовлен полностью из полимера армированного стекловолокном и частично покрытого резиной.

Только корпус линзы выступает на несколько сантиметров относительно передней части прибора, с хрупкой фронтальной линзой из германия, защищенной крышкой на петлях, которая в полевых испытаниях оказалась достаточно надежной и водонепроницаемой  благодаря уплотнительному кольцу.

Тепловизор Pulsar Quantum HD38S
Относительно хрупкий объектив из германия (который имеет твердость значительно ниже, чем стекло) защищен крышкой на петлях

Небольшая планка Пикатинни, расположенная сбоку, служит для фиксации любых аксессуаров Pulsar, например, запасного аккумулятора повышенной емкости (EPS3 или EPS5) или записывающего устройства (CVR640 Newton), оба доступны через импортера Adinolfi.

Ремешок для переноски цепляется за съемное кольцо, которое использует одно из двух резьбовых отверстий 1/4" дюйма для стандартной треноги.

На верхней стороне прибора имеются три прорезиненные кнопки и вращающийся регулятор, расположенный рядом с объективом, для управления всеми функциями устройства, в том числе включение и выключение. Выбор основных функций (яркость и контраст) и тех, что предлагаются в дополнительном меню, осучествляется вращением регулятора в любом направлении, а подтверждается нажатием кнопки.

Тепловизор Pulsar Quantum HD38S
Три кнопки управления на Quantum HD 38S: слева направо, кнопки включения / выключения, ручная калибровка и цифровой зум / инвертирование цветов

Окуляр предлагает вынос выходного зрачка, которого, на наш взгляд, достаточно только для выполнения этой работы, и может быть сравнен с тем, что в имеется в цифровых камерах средней дальности; выходной зрачок также может быть улучшен.

Цветной дисплей OLED с разрешением 640x480 пикселей используется только в черно-белом режиме, но он предлагает контраст и отличное качество изображения, не сравнимое с предыдущим поколением на основе технологий LCD-TFT.

Рядом с окуляром имеется небольшой встроенный светодиод, который указывает на состояние питания и заряда батареи.

Четыре батарейки АА находятся в съемном картридже, который расположен в отсеке рядом с окуляром, для электропитания камеры; если двух картриджей, включенных в пакет не достаточно, то вы можете купить дополнительные. Каждый картридж, в зависимости от типа используемого аккумулятора, обеспечивает 4,5 или 5,5 часов автономной работы, соответственно со щелочными или литиевыми батарейками.

При включении питания, до того как камера будет готова к использованию, проходит пятнадцать секунд, в течение которых на дисплее отображается логотип Pulsar; как только сенсор осуществляет механическую калибровку (которая сигнализируется щелчком как тот, что издает фотокамера), тепловое изображение отображается на экране. Начиная с этого момента, каждый раз, когда изображение ухудшается, он будет выполнять повторную калибровку (которая может быть автоматической, ручной и ручной по умолчанию).

Нажимая на переднее регулировочное кольцо, вы можете настроить яркость и контраст; удерживая его в течение трех секунд, открывается доступ к дополнительному меню, где можно настроить параметры для коррекции дефектных пикселей, а также адаптировать или не адаптировать видеовыход, режим калибровки и предварительные настройки для использования в городе, сельской местности или при "идентификации".

Тепловизор Pulsar Quantum HD38S
Многофункциональный регулятор для управления дополнительным меню: яркостью и контрастом

С органами управления, расположенными сверху, прибор включается и выключается, вы можете вручную откалибровать его (... и если вы не будете осторожны, то можете легко нажать на кнопку выключения), помимо этого вы можете выбрать цифровой зум 2x; удерживая в течение одной секунды кнопку зума, вы активируете режим реверса (от "теплого белого", и до "теплого черного").

Фокусировка осуществляется довольно просто, регулировачное кольцо объектива предлагает хорошую устойчивость к вращению и остается стабильным после ее выполнения; мы обнаружили, что кнопка зума 2x является гораздо более полезной, чем мы думали, потому что вы можете сделать точную фокусировку, увеличивая центральную часть поля зрения на 4.2x.

Тепловизор Pulsar Quantum HD38S
Есть крепления для традиционных ремней через плечо на Quantum HD 38S, но также имеется пара переходников для завинчивания в резьбовые отверстия для треноги

Мы протестировали данный прибор днем и ночью, пытаясь обнаружить объекты, людей и животных на разных расстояниях.

Если предположить, что данные, указанные изготовителем относительно максимального расстояния обнаружения в оптимальных условиях, которое составляет 950 м для прямоугольного объекта 170x50 см, то оно, по существу, соответствует минимальному размеру "теплого" объекта для освещения одного пикселя на таком расстоянии - другими словами: "освещается один пиксель, поэтому, стоит предположить, что там что-то есть" - опираясь на тест, мы можем сказать, что фактическое расстояние максимального использования составляет 500 м.

Качество сенсора действительно высокое, весьма далеко от того, что было доступным всего пять лет назад, с невероятным уровнем детализации: вы можете отлично рассмотреть каждый волосок на лице человека, стоящего в  десяти метрах от вас, голубя в полете на расстоянии более 200 метров (перевернут изображение в теплый черный), пятна от влажности под лестницей. Отдельные гвозди, скрытые в штукатурке и гипсокартоне. И многое другое...

Для охотников Quantum HD 38S станет настоящим откровением: вы сможете проследить капли крови раненых в подлеске животных, как если бы они были рядом сверкающих огней на новогодней елке, вы можете найти животных и людей даже в густом подлеске, камуфляжной одежде, а камуфляжные сетки гораздо менее эффективны.

А потом, особенно на рассвете, вы понимаете, что туман становится практически прозрачным! И если невооруженным глазом не видны три метра, с помощью тепловизора можно увидеть животных, деревья и людей на большом расстояним.

Нам ничего не остается другого, как только рекомендовать тепловизор Quantum HD 38S от компании Pulsar, благодаря его отличной эффективности, рекомендованной розничной цене, очень конкурентоспособной с большинством прибороб равной конечной эффективности. Частота смены кадров 30 Гц, разрешение 384x288 (320x240 против продукции из-за рубежа), отличный дисплей OLED 640x480, хотя и не с высококачественным окуляром, и богатый ассортимент дополнительного оборудования делают его почти непревзойденным в стоимостном выражении.

Эта статья также доступна на этих языках:
Pulsar Quantum HD 38S
ДАННЫЕ ТАБЛИЦЫ

Pulsar-Quantum-HD38S-003Franco Palamaro

€ 2.950,00
ПроизводительPulsar - Yukon Advanced Optics (www.pulsar-nv.com)
ДистрибьюторAdinolfi S.p.A. (www.adinolfi.com)
МодельQuantum HD 38S
Тип Монокулярный тепловизор
Увеличение2.1x, с цифровым зумом 4.2x
Объективиз германия, диаметр 38 мм F/1.2
Сенсормикроболометр из аморфного кремния 384x288 пикселей, с шагом пикселей 25  мкм с ручной и автоматической калибровкой
Спектральный диапазон чувствительности

LWIR (7.7 - 13.2 мкм)
Тип дисплея
Микродисплей OLED 0.31" дюйма по диагонали с разрешением 640x480 пикселей, предел перефокусировки окуляра, дптр ± 5, Выходной зрачок 8 мм, Вынос выходного зрачка 20 мм
Характеристикимаксимальная дальность обнаружения в оптимальных условий 170x50 см для прямоугольного объекта: 950 м
Поле зрения: 25 x 19м на 100м
Дистанция фокусировки: от 2м и до бесконечности
Размеры200 x 86 x 59мм
Масса 350 г (без батареек)
Материалы / Отделка
Изготовлен полностью из полимера армированного стекловолокном и частично покрытого резиной
Примечания
питается от четырех литиевых батареек AA 1.5В, видеовыход NTSC/PAL мини гнездо 3.5мм, гнездо внешнего питания, сертификат водонепроницаемости IPX4
Цена2.950 € - Pulsar Quantum HD 38S
(официальная розничная цена, включая НДС)
